【穴加工無料】アルミフリーサイズサッシ型高強度 ASHKシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 3.0平均満足度3.0 この商品のレビューをみる（1件）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

3辺1mm単位で指定、色展開のアルミボックス!前後パネルをネジで固定可能!

詳細情報を確認する

規格・仕様：

アルミ
フリーサイズ

端子台有無：

端子台無し
材質：

アルミ
穴加工対応：

Web設計対応
形状：

サッシ型
設置：

屋内
基板・中板：

無
保護機能（耐環境性）：

無
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）

選定サポート情報：ボックス

型番

ASHK-S-[100-500/1]-[50-300/1]-[150-500/1] 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
前後パネル	t2.0	A5052
天板・底板	t1.6	SPHC
サイドパネル	t2.0	A5052

サイズ	範囲	単位
W（幅）	100～500mm	1mm
H（高さ）	50～300mm	1mm
D（奥行）	150～500mm	1mm

備考	耐荷重の保証値はございません。
	防水仕様ではありません。(IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

規格表

	型番	-	穴加工	-	塗装色	-	W	-	H	-	D	-	穴加工コード
穴加工無し	ASHK	-			S	-	200	-	200	-	350	-
穴加工有り	ASHK	-	PS	-	S	-	200	-	200	-	350	-	WB□□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 塗装色や追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

一台単位

D	W　 H	¥通常単価
D	W　 H	100～200	201～300	301～400	401～500
150～200	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
201～250	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
251～300	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
301～350	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
351～400	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
401～450	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○
451～500	50～100	○	○	○	○
	101～150	○	○	○	○
	151～200	○	○	○	○
	201～300	○	○	○	○

概要仕様

■塗装色

粉体塗装溶剤塗装（シルバーのみ）


K：クリーム近似マンセル値 2.5Y9/1	S：シルバーメタリック	B：ブラック近似マンセル値 N1 3分ツヤ	E 近似マンセル値 5Y8/1

[ ! ]塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ]裏面も塗装しております。
[ ! ]上記以外の塗装色は標準対応しておりません。


穴加工もおまかせください [ ! ] 本製品に中板は付属しておりません。パネル・中板単品は>>こちら		全面タップ加工が可能です		組み立てた状態で出荷されます。 ※全面パネルにばらせます

■組立方法


1.（下）パネル止めとコノ字金具を組付けます。	2.（下）パネルを組付けます。	3..サイドパネルを組付けます。	4.前後パネルを挟みます。	5.（上）パネル止めを組付けます。	6.（上）パネルを組付けます。

[ ! ] 前後パネルは同サイズ・はめ込みのため、前後を入れ替えての使用も可能です。

穴加工サービス

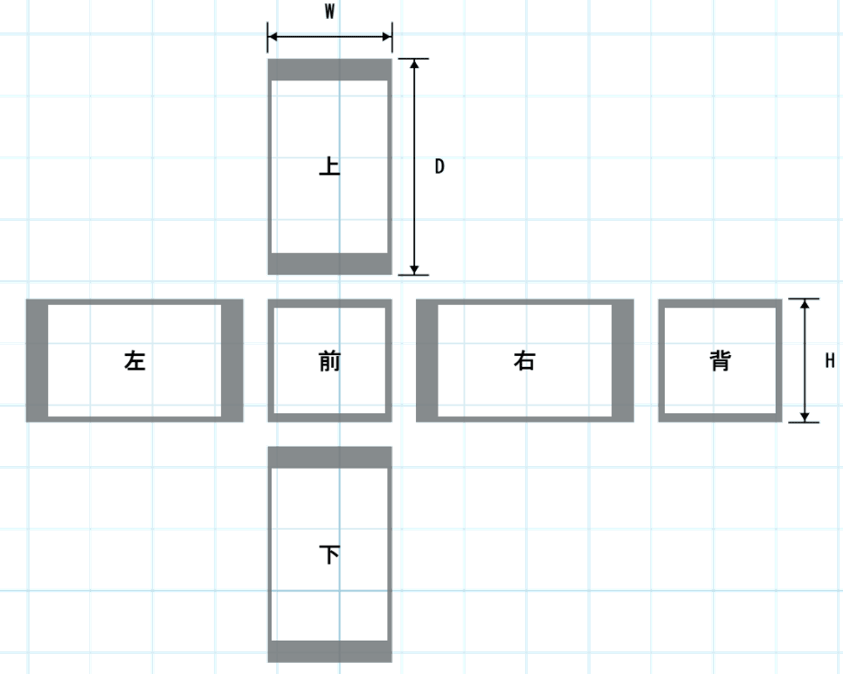

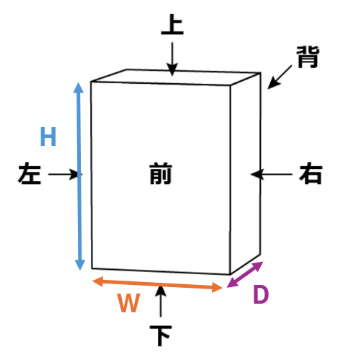

立体図、展開図

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

■穴加工パターン種類

パターン	種類
丸穴
	丸穴	丸穴ビス穴	丸穴ビス穴	丸穴ビス穴	キー溝付	廻止メ	丸穴3個	丸穴ビス穴	弧切欠き	U字欠き
	丸穴	2個付	3個付	4個付	丸穴	丸穴	（PCD）	4個付（PCD）	丸穴	丸穴
角穴
	角穴	角穴ビス穴	角穴ビス穴	丸穴4個	角穴ビス穴	角穴ビス穴
	角穴	付	4個	丸穴4個	4個内付	2個掛違い
角丸角穴
	角穴角丸	角穴角丸	角長穴	角長穴ビス	ファン穴	ファン穴	ファン穴	ファン穴
	角穴角丸	ビス穴付	角長穴	穴付	1	2	3	4
ネジその他
	タップ穴	バーリング穴	皿穴	スリット穴	スリット穴	D-subコネクタ
	タップ穴		皿穴	1	2	（ハンダ・圧着）

[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~31.9	0.1	±0.2
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130.9	+0.3 -0.2
131	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。

■部材

貼付ゴム足（4個付属）	コの字金具（4個付属）	皿小ねじ小頭（16個付属）	ナベ小ネジ（8個付属）
型番：B15-5 厚さ：5.1mm 材質：天然ゴム（黒色）	材質：SPCC 厚さ：1.2	材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1	材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1
型番：B15-5 厚さ：5.1mm 材質：天然ゴム（黒色）	材質：SPCC 厚さ：1.2	材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1	材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1
	ー
	※単品販売しておりません。	※単品販売しておりません。	※単品販売しておりません。

※1　本体がシルバー色の場合は三価ホワイト。本体が黒色、クリーム色、E色の場合は三価ブラック
[ ! ]ゴム足は製品に同梱します。任意の位置にお取り付けください。

型番リスト

表示件数:

型番	外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ASHK-S-[100-500/1]-[50-300/1]-[150-500/1]

1個

-( - )

5日目

詳細情報

基本情報

基本情報

3辺1mm単位で指定、色展開のアルミボックス!前後パネルをネジで固定可能!

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）

大口注文もお任せください！
30個までの数量は、即見積・即注文可能！

【ココが特長】
3方向フリーサイズ！
強度面に優れたサッシ型！
●天板・底板の材質が鉄の為、強度面に優れております。
●穴加工の有無に関らず5日目出荷。
●全6面にタップ加工が可能です。

【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052

技術情報
