高純度ガス用溶接SUS配管 2次元曲げタイプ

高純度ガス用溶接SUS配管 2次元曲げタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 高純度ガス用溶接SUS配管 2次元曲げタイプ
  • 高純度ガス用溶接SUS配管 2次元曲げタイプ
  • 高純度ガス用溶接SUS配管 2次元曲げタイプ
  • 高純度ガス用溶接SUS配管 2次元曲げタイプ
  • 高純度ガス用溶接SUS配管 2次元曲げタイプ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【溶接加工品を最短7日目出荷】全5形状、フジキン製UJR（R）継手から選択可能...

詳細情報を確認する

(i)ご注意

  • 出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
  • 継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 使用継手はN-II認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

型番

未確定8件の候補があります。

  • CADデータ未対応

Loading...

外形図・規格表

外形図

■Type表
製管方法
[ M ]材質
Type
角度90°固定タイプ
角度指定タイプ
光輝焼鈍(BA管)
SUS316L
SBAML・SBAMU・SBAMZ
SBAMFL・SBAMFZ
電解研磨(EP管)
SUS316L
SEPML・SEPMU・SEPMZ
SEPMFL・SEPMFZ



■角度90°固定タイプ

SBAML
SEPML
SBAMU
SEPMU
SBAMZ
SEPMZ

■角度指定タイプ

SBAMFL
SEPMFL
SBAMFZ
SEPMFZ

[ ! ]角度指定方法はこちらをご参照ください。

■継手仕様
メーカー名
[ M ]材質
最高使用圧力
使用温度範囲
メスナット
オスナット
ナット無
株式会社
フジキン
SUS316
21.5MPa
(呼び径1/2の場合、16.2MPa)
－196～450℃
FA
FB
FN
[ ! ]使用継手はN-Ⅱ認定継手ではありません。
[ ! ]使用継手一覧はこちらをご確認ください。
[ ! ]ガスケットが必要な場合は追加工からお選び頂けます。
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は－196～180℃となります。
FA：メスナット
管長さ
FB：オスナット
管長さ
FN：ナット無
管長さ

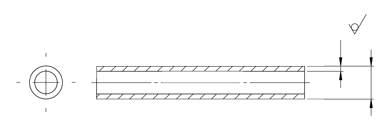

■管仕様
■角度寸法の許容差
公差等級
対象とする角度の短い方の辺の長さ（単位mm）の区分
記号
説明
10を超え
50を超え
120を超え
400を
超えるもの
50以下
120以下
400以下
許容差
c
粗級
± 1°
±30′
±15′
±10′

[ ! ]角度寸法の許容差は個々に公差の指示がない寸法および角度寸法
に対する公差（JIS B 0405：1991）の公差等級：C級を採用して
おります。

■面取り部分を除く管長さ寸法に対する許容差 単位：mm
公差等級
基準寸法の区分
記号
説明
30を超え
120を超え
400を超え
120以下
400以下
1000以下
許容差
c
粗級
±0.8
±1.2
±2

[ ! ]管長さ寸法に対する許容差は個々に公差の指示がない
寸法および角度寸法に対する公差（JIS B 0405：1991）
の公差等級：C級を採用しております。

D
D公差
t
t公差
内面粗さ
SBA□
SEP□
3.2(1/8インチ)
+0.06
0.71
±0.1
Ry≦4.5μm
Ry≦1.0μm
0
6.35（1/4インチ）
+0.05
1
±0.1
Ry≦3.0μm
（Ra≦0.4μm）
Ry≦0.5μm
（Ra≦0.3μm）
0
9.53（3/8インチ）
+0.06
1
±0.1
0
12.7（1/2インチ）
+0.07
1.24
±0.13
0
[ ! ]内面粗さRa・Ryの定義については、こちらの表面性状に関する技術情報をご参照ください。

[ ! ]BA管は脱脂洗浄、EP管は精密洗浄した管を使用しておりますので、高いクリーン度が要求される半導体製造装置の高純度ガス供給ラインでご使用頂けます。
またナットのねじ部には、かじり防止の銀メッキ処理を施しているため、溶接後の洗浄、電解研磨等の化成処理はしておりません。

規格表

■型式例
型式

継手K

継手L

長さA

長さP

長さB

角度指定PH

角度指定BHL・BHR
SBAMZ2
‐
KFA
‐
LFB
‐
A200
‐
P100
‐
B300

SBAMFZ3
‐
KFA
‐
LFB
‐
A200
‐
P100
‐
B300
‐
PH135
‐
BHR135
■角度90°固定タイプ
型式
継手
管長さ
100～500mm（指定1mm単位）
曲げR
Type
呼び径
ミリ（インチ）
K
L
A
B
継手形状①
継手形状②
SBAML
（BA管）

SEPML
（EP管）
1
3.2（1/8）
KFA（メスナット）
KFB（オスナット）
KFN（ナット無）
LFA
LFB
LFN
100～500
100～500
9.5
2
6.35（1/4）
14.3
3
9.53（3/8）
23.8
4
12.7（1/2）
38.1
型式
継手
管長さ
100～500mm（指定1mm単位）
曲げR
Type
呼び径
ミリ（インチ）
K
L
A
P
B
継手形状①
継手形状②
SBAMU
SBAMZ
（BA管）

SEPMU
SEPMZ
（EP管）
1
3.2（1/8）
KFA（メスナット）
KFB（オスナット）
KFN（ナット無）
LFA
LFB
LFN
100～500
100～500
100～500
9.5
2
6.35（1/4）
14.3
3
9.53（3/8）
23.8
4
12.7（1/2）
120～500
38.1
■角度指定タイプ
型式
継手
管長さ
100～500mm（指定1mm単位）
角度指定
指定5°単位
[ ! ]角度指定方法参照
曲げR
Type
呼び径
ミリ（インチ）
K
L
A
B
PH
継手形状①
継手形状②
SBAMFL
（BA管）

SEPMFL
（EP管）
1
3.2（1/8）
KFA（メスナット）
KFB（オスナット）
KFN（ナット無）
LFA
LFB
LFN
100～500
100～500
95～175
9.5
2
6.35（1/4）
14.3
3
9.53（3/8）
23.8
4
12.7（1/2）
38.1



型式
継手
管長さ
100～500mm（指定1mm単位）
角度指定
指定5°単位
[ ! ]角度指定方法参照
曲げR
Type
呼び径
ミリ（インチ）
K
L
A
P
B
PH
BHL・BHR
継手形状①
継手形状②
SBAMFZ
（BA管）

SEPMFZ
（EP管）
1
3.2（1/8）
KFA（メスナット）
KFB（オスナット）
KFN（ナット無）
LFA
LFB
LFN
100～500
100～500
100～500
95～175
95～175
9.5
2
6.35（1/4）
14.3
3
9.53（3/8）
23.8
4
12.7（1/2）
120～500
38.1
[ ! ]使用継手一覧はこちらをご確認ください。
■角度指定方法
[ ! ]角度指定タイプのみ適用
[ ! ]角度寸法の許容差はこちらをご確認ください。
[ ! ]角度指定の基準となる管部は、下記手順①と②で異なります。①→②の順にご指定ください。

①角度PH：A部を0°基準として、
P部の角度を95～175の範囲（5°単位）でご指定ください。

★画像作成中★

②角度BHL・BHR：P部を0°基準として、
B部の角度を95～175の範囲（5°単位）でご指定ください。

[ ! ]SBAMFZ・SEPMFZのみ適用
★画像作成中★

追加工

型式 継手K 継手L 長さA 長さP 長さB 角度指定PH 角度指定BHL・BHR （ガスケット）
SBAMFZ3ーKFAーLFBーA200ーP100ーB300ーPH135ーBHR135ーGA2
■ガスケット選択
Alteration
Code
リテーナー
[ M ]材質
[ S ]表面処理
Spec.
￥/1Code
ガスケット記号
枚数
呼び径
2
3
4
ガスケット選択
GA
1
2
有
SUS316L
(Wメルト)
銀メッキ
リテーナー有
リテーナー無
リテーナー
呼び径
ミリ（インチ）
D
D1
D2
L
T
有
2
6.35（1/4）
5.5
11.8
12.6
4
0.8
3
9.53（3/8）
11
19.2
20
4.6
0.8
4
12.7（1/2）
11
19.2
20
4.6
0.8
無
2
6.35（1/4）
5.5
12.4
-
-
0.8
3
9.53（3/8）
11
19.8
-
-
0.8
4
12.7（1/2）
11
19.8
-
-
0.8
[ ! ]ガスケットは呼び径1（1/8）を選択できません。

[ ! ]銀メッキなしのガスケットを選択した場合、施工時の供回り防止のためピュアリングⓇタイプ3
がガスケットの枚数と同数付属します。

ピュアリングⓇタイプ3
材質
表面処理
呼び径
ミリ（インチ）
D
D1
T
L
SUS301
テフロン
コーティング
2
6.35（1/4）
12.3
8.5
0.15
4
3
9.53（3/8）
19.7
14.8
0.2
6
4
12.7（1/2）
19.7
14.8
0.2
6
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。

[ ! ]従来のスラストベアリングタイプでは溶接後の取付不可であったのに対し、ピュアリングⓇタイプ3
は継手溶接後の後付け施工が可能です。
ピュアリングⓇ装着時の施工要領は、こちらの「ステンレス鋼製ガスケット継手ピュアリングⓇ
取扱説明書」をご参照ください。（5/6頁参照）

530
980
980
GB
-
900
1,380
1,380
GC
ニッケル
銀メッキ
560
1,030
1,030
GD
-
920
1,440
1,440
GE
無
SUS316L
(Wメルト)
銀メッキ
250
300
300
GF
-
630
760
760
GG
ニッケル
銀メッキ
260
300
300
GH
-
640
750
750

型番リスト

表示件数:
  1. 1
型番
管種類
配管形状
呼び径(ミリ(インチ))
タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
光輝焼鈍(BA管)
L
3.2（1/8）
角度90°固定タイプ
10

1個

-( - )

9日目

光輝焼鈍(BA管)
L
6.35（1/4）
角度90°固定タイプ
10

1個

-( - )

9日目

光輝焼鈍(BA管)
L
9.53（3/8）
角度90°固定タイプ
10

1個

-( - )

9日目

光輝焼鈍(BA管)
L
12.7（1/2）
角度90°固定タイプ
10

1個

-( - )

9日目

電解研磨(EP管)
L
3.2（1/8）
角度90°固定タイプ
10

1個

-( - )

9日目

電解研磨(EP管)
L
6.35（1/4）
角度90°固定タイプ
10

1個

-( - )

9日目

電解研磨(EP管)
L
9.53（3/8）
角度90°固定タイプ
10

1個

-( - )

9日目

電解研磨(EP管)
L
12.7（1/2）
角度90°固定タイプ
10

1個

-( - )

9日目

  1. 1

Loading...

詳細情報

基本情報

【溶接加工品を最短7日目出荷】全5形状、フジキン製UJR（R）継手から選択可能です。
1～5系統の系統数ごとに配管形状を豊富にラインナップして販売しております。他系統についてはこちらからご確認ください。

(i)ご注意

  • 出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
  • 継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 使用継手はN-II認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

納期・価格

価格表

型式￥基準単価
￥基本単価
（曲げ料金＋溶接料金）		￥管単価/mm￥継手単価
SBA□（BA管）SEP□（EP管）メスナット：FAオスナット：FBナット無：FN
Type呼び径100～200201～300301～400401～500100～200201～300301～400401～500
SBAML
SBAMFL
（BA管）

SEPML
SEPMFL
（EP管）
1

-
2

-
3

-
4

-
SBAMU
SBAMZ
SBAMFZ
（BA管）

SEPMU
SEPMZ
SEPMFZ
（EP管）
1

-
2

-
3

-
4

-
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分
標準対応
個別対応
小口
大口
数　量
1～5
6～
値引率
基準単価
お見積り
出荷日
通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ ! ]ストーク対応なし
出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

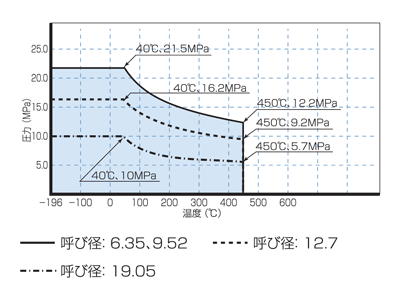

■継手の温度・圧力レーティング表
■施工にあたってのご注意
  • 施工要領を遵守していただくことにより、本継手の信頼性が保証されます。継手施工前には、必ずこちらの説明書をご一読ください。
  • 施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 万が一漏洩が発生した場合は、上記説明書「6. トラブル発生時の処理について」の手順に従って処置を行ってください。
  • 銀メッキなしガスケットをご使用になる際は、スリーブ、ガスケットの供回りを防止し、より信頼性の高いシールを行うため、ピュアリングⓇを必ず装着してご使用ください。
  • ピュアリングⓇ装着時の施工要領は、上記説明書「ステンレス鋼製ガスケット継手ピュアリングⓇ取扱説明書」をご参照ください。（5/6頁参照）
  • ピュアリングⓇタイプ3をご使用になる場合の締め付け要領は、下記手順に従って施工ください。
    ①ユニオンナットをシール部が見えるまで、軸方向にずらしてください。
    ②スリーブとナットの隙間にピュアリングⓇタイプ３を差し込みます。
    ③手締めより1/6回転締め付けてください。
■継手使用条件
  • UJRⓇを用いて配管施工される方は、UJRⓇ継手に関する十分な知識及び、毒性ガス以外の不活性ガス等で十分な経験を有する方が行ってください。
  • UJRⓇ継手は過度の繰返し条件、振動、衝撃、脈動等のある場所には用いないでください。
  • ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • 締め付け過ぎると、UJRⓇ先端部の変形、焼き付き等が発生して再使用できなくなる場合があるため、規定の締め付けトルク（ゼロポイントの位置より1/6回転）を守って施工ください。
  • リテーナー付ガスケットをご使用される場合、スリーブ側の先端リテーナーホルダー部に軽く押しあてて、UJRⓇ先端シール部とガスケットが密着することを確認してください。

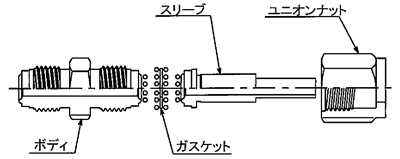

  • ボディ先端シール部、スリーブ先端シール部、ガスケットの表面には傷等をつけないようご注意ください。（下記の〇印部=シール面）
  • 継手、パーツを誤って落下させた場合、そのまま使用せずに傷及びゴミの付着がないことを確認してからご使用ください。（特にボディ先端シール部、スリーブ先端シール部、ガスケットの表面）
■再締め付け施工について
  • 再締め付けの場合も、こちらの説明書に従って同じ要領で締め付けください。
  • この際、本継手の信頼性を確保するために必ずガスケットは新品に交換ください。
■その他のご注意事項
  • ティー・エルボ継手の締め付け時には、できるだけティーレンチをご使用ください。

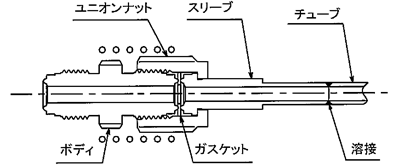

  • パーティクル検査時、配管をたたくと継手のスリーブ根元に衝撃による集中応力が加わりトラブルの発生原因にもなりかねないため、できるだけ軽く、また継手本体部をたたくようご注意ください。
    （たたく箇所：下記の〇印部）



■継手・ガスケット一覧
商品分類
株式会社フジキン
商品名
株式会社フジキン
品番
呼び径
ミリ（インチ）
材質
ショートスリーブ
超コンパクト自動溶接用
ショートスリーブ
（メス用）
UJR-3.2MS-AW-S-EAJ
1
3.2（1/8）
SUS316L
UJR-6.35MS-AW-S
2
6.35（1/4）
UJR-9.52MS-L19-AW-S
3
9.53（3/8）
UJR-12.7MS-L19-AW-S
4
12.7（1/2）
超コンパクト自動溶接用
ショートスリーブ
（オス用）
UJR-3.2MS-AW-S-EAJ
1
3.2（1/8）
UJR-6.35MS-L33-AW-S
2
6.35（1/4）
UJR-9.52MS-L37-AW-S
3
9.53（3/8）
UJR-12.7MS-L37-AW-S
4
12.7（1/2）
メスナット
ユニオンナット
UJR-3.2N
1
3.2（1/8）
SUS316
UJR-6.35N
2
6.35（1/4）
UJR-9.52N
3
9.53（3/8）
UJR-9.52N
4
12.7（1/2）
オスナット
カップリング
UJR-C-3.2
1
3.2（1/8）
UJR-C-6.35
2
6.35（1/4）
UJR-C-9.52
3
9.53（3/8）
UJR-C-9.52
4
12.7（1/2）
ガスケット
※銀メッキ付は品番中の“-0”が不要
ガスケット
UJR-6.35G-0
2
6.35（1/4）
SUS316L
(Wメルト)
UJR-9.52G-0
3
9.53（3/8）
UJR-9.52G-0
4
12.7（1/2）
リテーナー付ガスケット
UJR-6.35RE-RG-0
2
6.35（1/4）
UJR-9.52RE-RG-0
3
9.53（3/8）
UJR-9.52RE-RG-0
4
12.7（1/2）
ガスケット
UJR-6.35G-NI-0
2
6.35（1/4）
ニッケル
UJR-9.52G-NI-0
3
9.53（3/8）
UJR-9.52G-NI-0
4
12.7（1/2）
リテーナー付ガスケット
UJR-6.35RE-RG-NI-0
2
6.35（1/4）
UJR-9.52RE-RG-NI-0
3
9.53（3/8）
UJR-9.52RE-RG-NI-0
4
12.7（1/2）
ピュアリングⓇ
ピュアリングⓇタイプ3
※後入れタイプ
UJR-6.35B-3
2
6.35（1/4）
SUS301
（テフロンコーティング）
UJR-9.52B-3
3
9.53（3/8）
UJR-9.52B-3
4
12.7（1/2）
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高純度ガス用溶接SUS配管 2次元曲げタイプのレビュー

この商品のレビューはありません レビューを書く

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
