【ふっ素含有メッキ】SUS316L 高ナット

【ふっ素含有メッキ】SUS316L 高ナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
880円 ～ 1,600円
税込価格
968円 ～ 1,760円

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性、導電性などの機能性に...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定13件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
全長 L(mm)
二面幅　B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
20
17
10

10個

880円( 968円 )

7日目

10
25
17
10

10個

910円( 1,001円 )

7日目

10
30
17
10

10個

970円( 1,067円 )

7日目

10
40
17
10

10個

1,000円( 1,100円 )

7日目

12
25
19
10

10個

1,040円( 1,144円 )

7日目

12
30
19
10

10個

1,060円( 1,166円 )

7日目

12
35
19
10

10個

1,190円( 1,309円 )

7日目

12
40
19
10

10個

1,190円( 1,309円 )

7日目

12
50
19
10

10個

1,260円( 1,386円 )

7日目

16
25
24
10

10個

1,210円( 1,331円 )

7日目

16
30
24
10

10個

1,250円( 1,375円 )

7日目

16
40
24
10

10個

1,410円( 1,551円 )

7日目

16
50
24
10

10個

1,600円( 1,760円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
普通の六角ナットに比べて全長の長いナット
【用途】
・前後に二つのおねじを取り付け、長さを調整するのに便利です。
・プリント基板等を部材から浮かせたい場合に便利です。

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

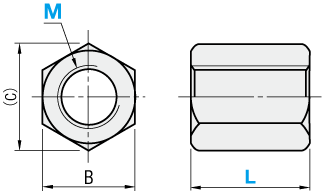

外形図・規格表


[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にコーティング/メッキがかかります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-NTFLSLSUS316Lふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式－L
NF-NTFLSL10－25
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LB(c)￥基準単価￥スライド単価
TypeM10～19コ20～29コ
NF-NTFLSL10201719.6880651
25910678
30970732
401,000759
12251921.91,040804
301,060822
351,190939
401,190939
501,2601,217
16251921.91,210966
301,2501,002
401,4101,362
501,6001,542
※ふっ素含有無電解ニッケルメッキ品（NF-NTFLSL）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

納期・価格

価格表

数量区分標準対応個別対応
小口大口
数　量1～100101～
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
