【ふっ素含有メッキ】十字穴付トラス小ねじ-小箱－【300～2,000個入り】

【ふっ素含有メッキ】十字穴付トラス小ねじ-小箱－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
9,150円 ～ 19,440円
税込価格
10,065円 ～ 21,384円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 掲載写真は代表画像です。実際の商品とは梱包仕様が異なる場合がございます。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定41件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
3
0.4
M2
M2X3
M2-3
10

1パック

2,000個入り

9,150円( 10,065円 )

7日目

2
4
0.4
M2
M2X4
M2-4
10

1パック

2,000個入り

9,150円( 10,065円 )

7日目

2
5
0.4
M2
M2X5
M2-5
10

1パック

2,000個入り

9,350円( 10,285円 )

7日目

2
6
0.4
M2
M2X6
M2-6
10

1パック

2,000個入り

9,350円( 10,285円 )

7日目

2
8
0.4
M2
M2X8
M2-8
10

1パック

2,000個入り

9,350円( 10,285円 )

7日目

2.5
3
0.45
M2.5
M2.5X3
M2.5-3
10

1パック

2,000個入り

9,550円( 10,505円 )

7日目

2.5
4
0.45
M2.5
M2.5X4
M2.5-4
10

1パック

2,000個入り

9,550円( 10,505円 )

7日目

2.5
5
0.45
M2.5
M2.5X5
M2.5-5
10

1パック

2,000個入り

11,250円( 12,375円 )

7日目

2.5
6
0.45
M2.5
M2.5X6
M2.5-6
10

1パック

2,000個入り

9,750円( 10,725円 )

7日目

2.5
8
0.45
M2.5
M2.5X8
M2.5-8
10

1パック

2,000個入り

9,950円( 10,945円 )

7日目

2.5
10
0.45
M2.5
M2.5X10
M2.5-10
10

1パック

2,000個入り

10,150円( 11,165円 )

7日目

2.6
3
0.45
M2.6
M2.6X3
M2.6-3
10

1パック

2,000個入り

11,050円( 12,155円 )

7日目

2.6
4
0.45
M2.6
M2.6X4
M2.6-4
10

1パック

2,000個入り

9,750円( 10,725円 )

7日目

2.6
5
0.45
M2.6
M2.6X5
M2.6-5
10

1パック

2,000個入り

9,750円( 10,725円 )

7日目

2.6
6
0.45
M2.6
M2.6X6
M2.6-6
10

1パック

2,000個入り

9,950円( 10,945円 )

7日目

2.6
8
0.45
M2.6
M2.6X8
M2.6-8
10

1パック

2,000個入り

9,950円( 10,945円 )

7日目

2.6
10
0.45
M2.6
M2.6X10
M2.6-10
10

1パック

2,000個入り

10,150円( 11,165円 )

7日目

3
4
0.5
M3
M3X4
M3-4
10

1パック

2,000個入り

10,900円( 11,990円 )

7日目

3
5
0.5
M3
M3X5
M3-5
10

1パック

2,000個入り

11,690円( 12,859円 )

7日目

3
6
0.5
M3
M3X6
M3-6
10

1パック

2,000個入り

11,760円( 12,936円 )

7日目

3
8
0.5
M3
M3X8
M3-8
10

1パック

2,000個入り

12,150円( 13,365円 )

7日目

3
10
0.5
M3
M3X10
M3-10
10

1パック

2,000個入り

12,710円( 13,981円 )

7日目

3
12
0.5
M3
M3X12
M3-12
10

1パック

2,000個入り

19,440円( 21,384円 )

7日目

4
4
0.7
M4
M4X4
M4-4
10

1パック

1,000個入り

12,630円( 13,893円 )

7日目

4
5
0.7
M4
M4X5
M4-5
10

1パック

1,000個入り

11,160円( 12,276円 )

7日目

4
6
0.7
M4
M4X6
M4-6
10

1パック

1,000個入り

10,790円( 11,869円 )

7日目

4
8
0.7
M4
M4X8
M4-8
10

1パック

1,000個入り

11,040円( 12,144円 )

7日目

4
10
0.7
M4
M4X10
M4-10
10

1パック

1,000個入り

11,470円( 12,617円 )

7日目

4
12
0.7
M4
M4X12
M4-12
10

1パック

1,000個入り

15,820円( 17,402円 )

7日目

4
15
0.7
M4
M4X15
M4-15
10

1パック

1,000個入り

15,820円( 17,402円 )

7日目

5
6
0.8
M5
M5X6
M5-6
10

1パック

500個入り

9,790円( 10,769円 )

7日目

5
8
0.8
M5
M5X8
M5-8
10

1パック

500個入り

10,500円( 11,550円 )

7日目

5
10
0.8
M5
M5X10
M5-10
10

1パック

500個入り

10,780円( 11,858円 )

7日目

5
12
0.8
M5
M5X12
M5-12
10

1パック

500個入り

10,930円( 12,023円 )

7日目

5
15
0.8
M5
M5X15
M5-15
10

1パック

500個入り

11,290円( 12,419円 )

7日目

5
20
0.8
M5
M5X20
M5-20
10

1パック

500個入り

11,880円( 13,068円 )

7日目

6
8
1
M6
M6X8
M6-8
10

1パック

500個入り

11,460円( 12,606円 )

7日目

6
10
1
M6
M6X10
M6-10
10

1パック

300個入り

10,520円( 11,572円 )

7日目

6
12
1
M6
M6X12
M6-12
10

1パック

300個入り

10,760円( 11,836円 )

7日目

6
15
1
M6
M6X15
M6-15
10

1パック

300個入り

11,100円( 12,210円 )

7日目

6
20
1
M6
M6X20
M6-20
10

1パック

300個入り

11,520円( 12,672円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
社内在庫用やご使用数の多い場合には、お得な小箱買いがおすすめです。

(i)ご注意

  • 掲載写真は代表画像です。実際の商品とは梱包仕様が異なる場合がございます。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

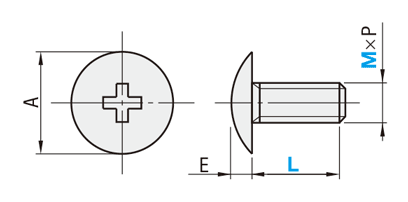

外形図・規格表


[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-BOX−TRSSSUS304相当ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
NF-BOX−TRSS5−10
[ ! ]ご注文の際は箱数でご指定ください。
  数量1のご注文で1箱が納入されます。
■社内在庫用やご使用数の多い場合には箱販売がお得です。
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価 1～10箱箱入数
TypeM−L１本あたりの１箱
価格
BOX－TRSS2− 34.69,1502,000本/箱
4
54.79,350
6
8
2.5− 34.89,550
4
55.611,250
64.99,750
859,950
105.110,150
2.6− 35.511,050
44.99,750
5
659,950
8
105.110,150
3-45.510,900
55.811,690
65.911,760
86.112,150
106.412,710
129.719,440
4-412.612,6301,000本/箱
511.211,160
610.810,790
81111,040
1011.511,470
1215.815,820
1515.815,820
5-619.69,790500本/箱
82110,500
1021.610,780
1221.910,930
1522.611,290
2023.811,880
6-822.911,460
1035.110,520300本/箱
1235.910,760
153711,100
2038.411,520
M×P
(並目)		AE十字穴
番号
2  ×0.44.51.21
2.5×0.455.71.51
2.6×0.455.91.61
3  ×0.56.91.91
4  ×0.79.42.52
5  ×0.811.83.12
6  ×1.0143.73
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

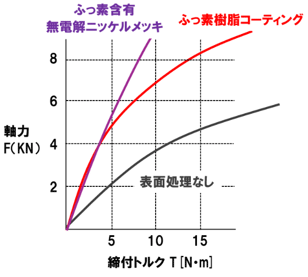

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応
小口大口
数 量1～1011～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
