【ふっ素コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAEAS

【ふっ素コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAEAS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    すべり性
  • 詳細材質：
    SUS304(2B)/SUS304(No.1)
  • 種類：
    板金
  • 部品取付穴：
    あり
  • 長穴：
    なし
  • 穴位置：
    フリー寸法
  • 正面 穴数：
    1
  • 底面 穴数：
    4
  • タイプ：
    FAEAS
  • 材質：
    SUS304(2B)
  • 表面処理：
    ふっ素樹脂コーティング
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304(2B)
  • 材質証明書：表面処理：
    ふっ素樹脂コーティング

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
    塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

外形図・規格表

(共通寸法)
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
■穴種選択表
穴種ボルト通し穴タップ穴(並目)公差付通し穴
CodeN・NAM・MADA
形状図
[ ! ]d寸法は規格表下部
    「N・NA加工寸法表」参照
型式[ M ]材質コーティング仕様
Type材質記号[ S ]コーティング種類膜厚耐熱温度[ H ]被膜硬度
FH-FAEASSUDT0.8～6.0
T9.0		： SUS304(2B)
： SUS304(No.1)		ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式－T－A－B－L－X－H－穴指定①
Code・呼び径		－Y－V－S－W－穴指定②
Code・呼び径

Type－材質記号
FH-FAEAS－SUD－T2.0－A50－B30－L30－X15－H25－N10－Y7.5－V15－S10－W15－NA5
型式選択指定1mm単位XH穴指定①YVSW穴指定②
Type材質記号TABLCode/指定方法Code/指定方法
FH-FAEASSUD0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0・3.0 ・ 4.0 ・ 5.0 		20～20015～20010～200指定
0.1mm単位		N
 (ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]		M
 (タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]		DA
 (通し穴)
3～30
(0.5mm単位)
[ ! ]		指定
0.1mm単位		NA
 (ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]		MA
 (タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]
6.020～30020～20020～200
9.032～200－
[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。
[ ! ]N・NA加工寸法表
N・NA指定値通し穴径(d)
0(穴無し)
33.5
44.5
55.5
66.5
89
1011
[ ! ]穴加工対応表
TN・NA（ボルト通し穴）M・MA（タップ穴）
0.80・3・4・5・6・8・100
1.0、1.20・3
1.50・3・4
2.00・3・4・5・6
3.00・3・4・5・6・8
4.0～6.00・3・4・5・6・8・10
9.00・5・6・8・100・5・6・8・10




仕様・加工限界

[ ! ] 1．許容差は下図を参照

＜加工寸法の普通許容差＞

商品基準寸法の区分
（A・B寸法）		6以下6を超え
30以下		30を超え
120以下		120を超え
400以下
板金（曲げ加工品）許容差（a・b）±0.3±0.5±0.8±1.2
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ] 2．バリ高さ0.1以下
[ ! ] 3．曲げ角度公差±1°

[ ! ] 4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ] 5．下図のf,b,h,gの各部には加工限界があります。
Tf(穴と曲げの距離)b
(穴と断面
との距離)		g
SUS304通し穴タップ穴公差付穴
曲げと平行な長穴
L曲げZ・凸曲げL曲げZ・凸曲げ
0.823ーー3.515
1.02335.53.515.5
1.22335.53.515.5
1.523.536416
2.024.53751.57
3.026.53971.59
4.037.54118(9)211
5.0314416152.518
6.0314416152.518
9.020ー20.5ー20420
[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
[ ! ]6．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。
T曲げ後Rブレーキキズ
位置深さ
SUS304（r）（e）（d）
0.80.850.1
1.0150.1
1.21.250.1
1.51.560.1
2.02.07.50.1
3.03.010.50.2
4.04.013.50.3
5.05.0170.5
6.06.0170.5
9.09.0270.8
[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

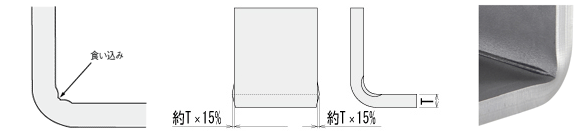

[ ! ]7．曲げによる食い込み、及び膨らみが付きます。
[ ! ]8．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)
表面硬度鉛筆硬度　2H
動摩擦係数_参考値0.15～0.3
撥水角（撥水性）_参考値107°
電気的特性_参考値帯電防止　1010～1011Ω
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数:
  1. 1
型番
外形寸法 A(mm)
外形寸法 B(mm)
外形寸法 L(mm)
板厚 T(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20 ～ 300
15 ～ 200
10 ～ 200
9
10

1個

-( - )

11日目

20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
10

1個

-( - )

9日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
L形板金に穴加工をした、5穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
    塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ALT￥基準単価
FH-FAEAS
20～10010～1000.8～1.52,950
2.0～3.03,260
4.0～5.04,200
6.04,340
9.07,060
101～2000.8～1.54,760
2.0～3.05,320
4.0～5.06,620
6.06,620
9.010,640
101～20010～1000.8～1.54,170
2.0～3.04,660
4.0～5.05,890
6.05,890
9.08,940
101～2000.8～1.56,010
2.0～3.06,750
4.0～5.08,320
6.08,320
9.013,330
201～30020～1006.010,310
9.013,690
101～2006.013,460
9.018,640

納期

●T0.8～6.0
 9 日目出荷
[ NG ]ストーク適用不可
●T9.0
 11 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口大口
数 量1〜1920〜3940〜
出荷日通常＋4日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
