【ふっ素コーティング】Ｌ型仕上げアングル　取付板・ブラケット　－センター振り分けタイプ－ LRCMT

【ふっ素コーティング】Ｌ型仕上げアングル　取付板・ブラケット　－センター振り分けタイプ－ LRCMT

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    すべり性
  • 詳細材質：
    SUS304
  • 種類：
    切削
  • 部品取付穴：
    あり
  • 長穴：
    なし
  • 穴位置：
    センター振り分け
  • 正面 穴数：
    1
  • 底面 穴数：
    2
  • タイプ：
    LRCMT
  • 材質：
    SUS304
  • 表面処理：
    ふっ素樹脂コーティング
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304
  • 材質証明書：表面処理：
    ふっ素樹脂コーティング

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
    塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

型番

未確定18件の候補があります。

Loading...

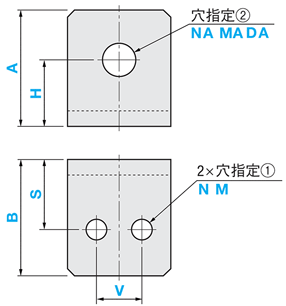

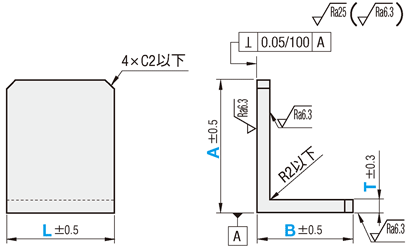

外形図・規格表

 （共通寸法）
[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
■穴種選択表 ■加工限界
穴種タップ穴ボルト通し穴通し穴
CodeM・MAN・NADA
形状図
加工
仕様		タップ有効長
最大M・MA×2
寸法ボルト呼び径
345681012
d3.54.55.56.591114
寸法穴径公差
3～30±0.2
    穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照
・b・f・gの加工限界値については、こちら

・ｂ条件値単位：mm
穴種・Code
指定値
指定値（呼び径）別ｂ条件値
3
4
5
6
8
10
12
タップ穴
M・MA
0.8
0.8
0.8
1
1
1
1
ボルト通し穴
N・NA
0.8
0.8
1
1
1
1
1
穴種・Code
指定値
指定値（呼び径）別ｂ条件値
3.0～5.0
5.1～25.0
25.1～30.0
通し穴
DA
0.8
1
2
[ ! ]上記の加工限界値を下回る場合は加工できません。
型式[ M ]材質コーティング仕様
Type材質記号[ S ]コーティング種類膜厚耐熱温度[ H ]被膜硬度
FH-LRCMTSUSUS304ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式－T－A－B－L－V－S－穴指定①
Code・呼び径		－H－穴指定②
Code・呼び径

Type－材質記号
FH-LRCMT－SU－T6－A50－B30－L40－V25－S20－N8－H35－MA5
[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。
型式外形寸法VS穴指定①H穴指定②
T選択A選択B選択L選択
Type材質記号Code呼び径Code呼び径Code指定
FH-LRCMTSU5 620 25 40 502025 30 40 50 60 70 80指定0.1mm単位 3指定0.1mm単位 3DA3～30(0.5mm単位)
 4 4
25 30 40 50 6025 5 5
N6NA6
20 25 30 40 50 6030[ ! ]8[ ! ]8
 10 10
5 6 840 50 604030 40 50 60 70 80M12MA12
 [ ! ]加工寸法は [ ! ]加工寸法は
40 50 6050 穴種選択表 穴種選択表
 参照 参照

追加工

型式 T A B L V S 穴指定① H 穴指定② （CC）
   －－－－－－－Code・呼び径－－Code・呼び径－
Type－材質記号
FH-LRCMT－SU－T6－A50－B30－L40－V25－S20－N8－H35－MA5－CC10
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterationsコーナーカット変更
CodeCC
Spec.CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10
￥/1Code
CC1～10400
11～20600
21～30800
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)
表面硬度鉛筆硬度　2H
動摩擦係数_参考値0.15～0.3
撥水角（撥水性）_参考値107°
電気的特性_参考値帯電防止　1010～1011Ω
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数:
  1. 1
型番
板厚 T
外形寸法 A(mm)
外形寸法 B(mm)
外形寸法 L(mm)
穴指定1 タップ穴[M](mm)
穴指定1 ボルト通し穴呼び径選択 [N]
穴指定2 タップ穴[MA](mm)
穴指定2 ボルト通し穴呼び径選択 [NA]
穴指定2 通し穴径指定 [DA](mm)
H(mm)
S(mm)
V(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

5
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

5
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

5
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

5
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

5
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
3 ～ 12
-
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

6
20 ～ 60
20 ～ 50
25 ～ 80
-
3 ～ 12
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
3 ～ 12
-
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
3 ～ 12
-
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
3 ～ 12
-
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
-
3 ～ 12
-
-
3 ～ 30
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
-
3 ～ 12
3 ～ 12
-
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

8
40 ～ 60
40 ～ 50
30 ～ 80
-
3 ～ 12
-
3 ～ 12
-
0 ～ 60
0 ～ 50
0 ～ 60
10

1個

-( - )

9日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
L型仕上げアングル、3穴タイプの取付板・ブラケットです。穴位置は、センター振り分けになります。
L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
    塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
TA￥基準単価
FH-LRCMT
L25・30L40L50L60L70L80
5 6203,8404,7305,5706,1706,7607,610
253,8704,7605,6006,2006,7907,660
303,9504,8605,7006,2906,9007,760
403,9704,8705,7206,3206,9207,780
504,4105,0305,8706,4507,0707,920
605,0405,6306,2306,8207,4108,010
8404,5005,1306,0206,6607,3108,220
504,6305,2806,1706,8107,4608,370
605,2105,8506,4807,1407,7808,420

納期

 9 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口大口
数 量1〜1920〜4041〜
出荷日通常＋4日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
