【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　センタージョイントキット

【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　センタージョイントキット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,140円 ～ 1,270円
税込価格
1,254円 ～ 1,397円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 特性・用途：
    クリーン洗浄
  • シリーズ：
    8-45シリーズ用ブラケット（フレーム溝幅10mm）
  • 材質：
    SUS304
  • フレームNo.：
    8-45
  • 種類：
    スタンダードタイプ
  • ジョイントキット種類：
    センタージョイントキット
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ジョイントガイド：SUS304　センターポスト：SCS13　セットスクリュー：SCM435
  • 材質証明書：表面処理：
    セットスクリュー：黒色酸化皮膜

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8-45シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定6件の候補があります。

Loading...

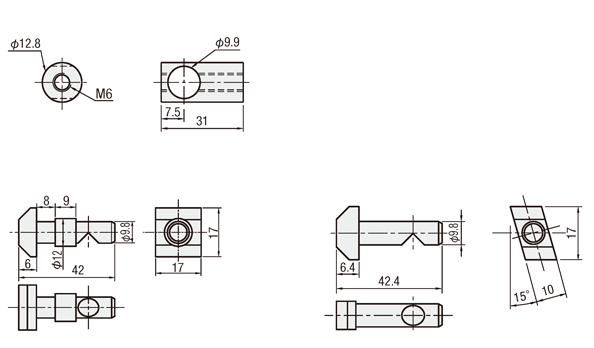

外形図・規格表

■ジョイントガイド（スタンダードタイプ）
■先入れセンターポスト標準方向
■後入れセンターポスト
Type構成部品(各1個)洗浄方法
ジョイントガイドセンターポストセットスクリュー
種別[ M ]材質種別[ M ]材質サイズ[ M ]材質洗浄方法洗浄環境梱包形態梱包環境
SL-HMJスタンダードSUS304先入れ　標準方向SCS13NO.8－45：M6×20SCM435
(表面処理：黒色酸化皮膜)		脱脂洗浄一般環境防錆梱包一般環境
SH-HMJ精密洗浄クラス1000脱気2重梱包クラス１0
SL-HMJR先入れ　90度反転脱脂洗浄一般環境防錆梱包一般環境
SH-HMJR精密洗浄クラス1000脱気2重梱包クラス１0
SL-HAMJ後入れ　標準方向脱脂洗浄一般環境防錆梱包一般環境
SH-HAMJ精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HMJ8−45
センタージョイントNo.対応フレームNo.【例外】使用不可なフレーム
8−458−4545＊1
8−4590＊1
8−45180＊2		＊1HFSL8−4545，HFSLF8−4545，HFSLT8−4545，HFSL8−4590 はフレーム溝部の肉厚が異なる為使用できません。曲面のあるHFSR8−4545はレンチ穴加工不可の為使用できません。
＊2 長手方向での使用は標準穴加工不可の為使用できません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式付属品￥基準単価￥スライド単価
TypeNo.センターポスト個数ジョイントガイド個数セットスクリュー個数1〜99コ100〜200
SL-HMJ8−45先入れセンターポスト8−451ジョイントガイド8−451M6×2011,1401,092
SH-HMJ1,2701,216
SL-HMJR8−45先入れセンターポスト8−45反転ジョイントガイド8−45M6×201,1401,092
SH-HMJR1,2701,216
SL-HAMJ8−45後入れセンターポスト8−45ジョイントガイド8−45M6×201,1401,092
SH-HAMJ1,2701,216

接続方法

アルミフレームに必要な追加工
M穴加工

　手順　正面図側面図先入れタイプ後入れタイプ説明
1センターポストをフレームⒶに取付けます。
(後入れタイプは溝上部より回しながら
入れる事ができます)
2M穴をあけたフレームⒷに②ジョインガイド
を挿入します。(通し穴を上に向ける)
3②ジョイントガイドの通し穴にセンターポストを
通しながらフレームⒶとフレームⒷを接近させます。
4②ジョイントガイド側面のタップに
③セットスクリューをねじ込みます。
5③セットスクリューを締め込むとフレームⒶと
フレームⒷが引張り合い結合されます。

8-45
シリーズ

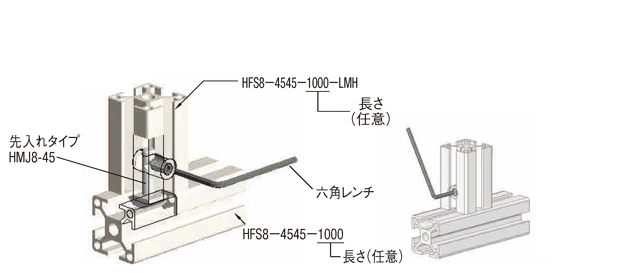

型式例		フレームAフレームBセンタージョイント
HFS8-4545-1000HFS8-4545-1000-LMHHMJ8-45



・先入れ標準方向タイプ
　HMJR
・先入れ90度反転タイプ
　HMJR
　締結方向を90度回転できます。
  
・1つの面に溝が複数列あるフレームに使用する方法
　M穴の両端からジョイントガイドを挿入しセンタージョイントを複数個使用し締結します。
・溝が3列あるフレームを使用する場合は、中央の1列に穴があきません。
　(溝が4列あるフレームを使用する場合は、すべての溝に穴があきます。)

溝が2列（複数列）あるフレーム同士の締結は、2セットのセンタージョイントキットで締結頂けます。

[ ! ]ただし3列のフレームは両はじの2列のみでの締結となります。

参考

センタージョイントが組込まれた状態のアルミフレームのご用意もございます。
相手側フレームに追加工必要ありません。
センタージョイント組み込み済みフレーム

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■8-45シリーズブラインドジョイント

商品名センター
ジョイント		スクリュー
ジョイント		シングル
ジョイント		後入れダブル
ジョイント		先入れダブル
ジョイント
製品写真
取り付け図
材質SCS13鉄orSUS304鉄 or SUS304SCS13/SUS304
相当		SUS316相当/
SUS304
特長幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。
8-45シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		M穴タップ穴あけ・レンチ穴レンチ穴・D穴M穴S穴

8-45シリーズ関連商品

■8-45シリーズ（溝幅10mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真
カタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
取付タイプ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
後入れ標準方向タイプ

1個

1,270円( 1,397円 )

3日目

精密洗浄
先入れ標準方向タイプ

1個

1,270円( 1,397円 )

3日目

精密洗浄
先入れ90度反転タイプ

1個

1,270円( 1,397円 )

3日目

脱脂洗浄
後入れ標準方向タイプ

1個

1,140円( 1,254円 )

3日目

脱脂洗浄
先入れ標準方向タイプ

1個

1,140円( 1,254円 )

3日目

脱脂洗浄
先入れ90度反転タイプ

1個

1,140円( 1,254円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

作業性を更に高めた回り止めタイプです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8-45シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
