【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）先入れダブルジョイントキット【1～2個入り】

【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）先入れダブルジョイントキット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
780円 ～ 1,020円
税込価格
858円 ～ 1,122円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 特性・用途：
    クリーン洗浄
  • シリーズ：
    8-45シリーズ用ブラケット（フレーム溝幅10mm）
  • 材質：
    SUS316相当・焼結
  • フレームNo.：
    8-45
  • ジョイントキット種類：
    先入れダブルジョイントキット
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS316相当・焼結
  • 材質・表面処理を明確に表記できない理由（"相当"など）：
    含有物質がSUS316と完全一致しないため

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8-45シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定6件の候補があります。

Loading...

外形図・規格表

SL-HDJSN
SH-HDJSN
（標準タイプ）
 		①先入れダブルジョイント
　SL-HDJFSN
　SH-HDJFSN
 (SUS316相当・焼結)		②先入れナット
　HNTTSN
　(SUS316相当・焼結)
　導電機能付
SL-HDJHSN
SH-HDJHSN
(偏芯ナットタイプ)
 		①先入れダブルジョイント
　SL-HDJFSN
　SH-HDJFSN
 (SUS316相当・焼結)		②先入れナット
HNTHSN
(SUS316相当・焼結）
導電機能付
種類Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
先入れダブルジョイントキット
標準タイプ		SL-HDJSNSUS316相当・焼結脱脂洗浄一般環境防錆梱包一般環境
SH-HDJSN精密洗浄クラス1000脱気2重梱包クラス１0
先入れダブルジョイントキット
偏芯ナットタイプ		SL-HDJHSN脱脂洗浄一般環境防錆梱包一般環境
SH-HDJHSN精密洗浄クラス1000脱気2重梱包クラス１0
先入れダブルジョイント単品SL-HDJFSN脱脂洗浄一般環境防錆梱包一般環境
SH-HDJFSN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HDJSN8−45
先入れダブル
ジョイント		フレーム型式どの方向でも
使用可		短手方向のみ
使用可		長手方向のみ
使用可		接続部に
フラット面が無い
方向のみ
使用可
HDJSN8−45
HDJHSN8−45
HDJFSN8−45		NFS8
HFS8
GFS8
EFS8
NEFS8		4545○
4590○
45180 ○
5050○
50100○
6060○
9090○
90180 ○
HFSF8
GFSF8
EFSF8
NEFSF8		4545   ○
4590  ○○
5050   ○
6060   ○
HFSH8
EFSH8		4545   ○
NFSL8
HFSL8		4545○
4590○
HFSLF84545   ○
HFSB8
EFSB8		4545○
4590○
5050○
50100○
9090○
90180 ○
HFSFB84545   ○
上記にないフレームは対応不可です。
■先入れダブルジョイントキット
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式付属品￥基準単価￥スライド単価
TypeNo.①先入れダブルジョイント個数②先入れナット個数③六角穴付きボルト個数1～99個100～120個
SL-HDJSN8-45HDJFSN8−452HNTTSN8−62SCB6−352910839
SH-HDJSN1,010931
SL-HDJHSN8-45HDJFSN8−452HNTHSN82SCB6−352920853
SH-HDJHSN1,020945
・付属部品も洗浄を行います。
①先入れダブルジョイント単品
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeNo.1〜99セット100〜120
SL-HDJFSN8-45780739
SH-HDJFSN880833
[ ! ]1セット2コ入り
[ ! ]一箇所の締結に1セット（2コ入り）必要となります。

接続方法

アルミフレームに必要な追加工
S穴

　手順　　　正面図　　説明 型式指定方法（30角の場合）
1

アルミフレーム・6シリーズ −1列溝−
Ⓐ　HFS6−3030−1000


アルミフレーム用先入れナット
②　HNTTSN6−5


六角穴付ボルト
③　SCB5−25


アルミフレーム・6シリーズ −1列溝−
Ⓑ　HFS6−3030−1000−LSH


先入れダブルジョイント
①　HDJFSN6


• 先入れダブルジョイント接続をコーナーで使用する方法
　②のHNTTSN6－5のかわりにHNTHSN6を使用するとフレームの
　コーナーで先入れダブルジョイントが使用できます。

　　　　　　　 HNTTSNを使用　　　　HNTHSNを使用

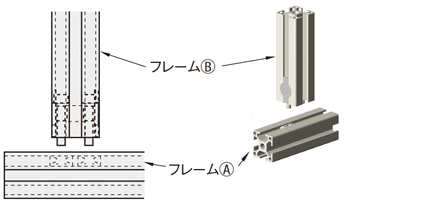

 ②先入れナットをあらかじめフレームⒶに挿入します。
2
S穴をあけたフレームⒷに③ボルトを挿入します。
ボルトの頭をS穴に通し、ボルトの下端がS穴の上に
来るまでフレームの溝に沿ってボルトを上げます。
3
ボルトを通したフレームⒷに①先入れ
ダブルジョイントを挿入します。
4
フレームⒷの溝内部で先入れダブルジョイントの穴に
ボルトを通します。
5
 フレームⒶにフレームⒷをあてがい、両サイドより先入れ
ナット・ボルトをスライドさせ、①ダブルジョイントに
接続します。
6

六角レンチにて位置を調整しながら締めます。
7


■8-45シリーズ型式例

商品名型式例
フレームAHFS8-4545-1000
フレームBHFS8-4545-1000-LSH
先入れダブルジョイントキットHDJSN8-45
先入れダブルジョイントキット内容
①先入れダブルジョイントHDJFSN8-45
②先入れナットHNTTSN8-6
③六角穴付ボルトSCB6-35

接続方法 継ぎ足し

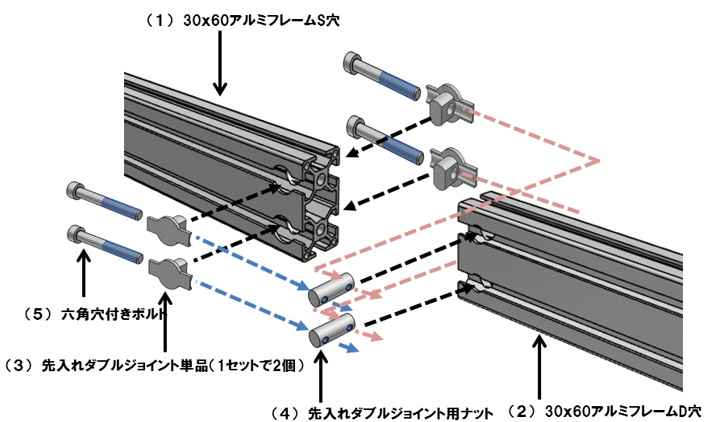

【フレームに追加工を行い継ぎ足しする方法】

例：断面30×60の4000mmのアルミフレームに1000mmのアルミフレームを継ぎ足す場合

1. 4000mmのアルミフレーム右側にS穴を水平にあける
2. 1000mmのアルミフレーム左側にD穴を水平にあける
3. 先入れダブルジョイントをS穴の数分用意
4. 先入れダブルジョイント用ナットをD穴の数分用意
5. 六角穴付きボルトを先入れダブルジョイント部品×2個用意
6. （5）のボルトを（3）の先入れダブルジョイントに通す。
7. （5）のボルトの頭をS穴に入れてから（3）をS穴に入れる。
8. （4）のタップが溝と水平になるように（2）のフレームのD穴に入れる。
9. （7）で取り付けたボルトで（4）に締結する。これを両面の溝数分行う。



シリーズ記号商品名型式数量備考
8-45（1）アルミフレームS穴HFS8-4590-4000-RSH1-
（2）アルミフレームD穴HFS8-4590-1000-LDH1-
（3）先入れダブルジョイント単品HDJFSN8-4521セットで2個
（4）先入れダブルジョイント用ナットHDJRN8-452-
（5）六角穴付きボルトCBM6-604-

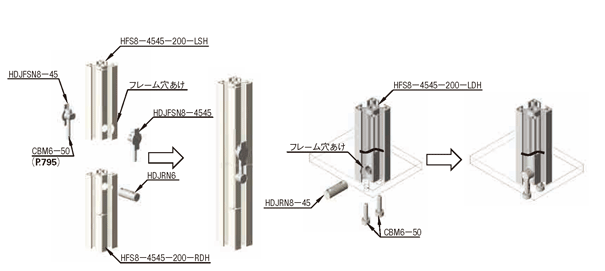

使用例




(参考)
本ジョイント使用時のコーナー部
フレーム接続例
プレートへ下からの取付け例

組み込みフレーム

・ 先入れダブルジョイントを組込み済みのフレームのご用意がございます。
アルミフレームに追加工をする必要がなく、すぐに使用できます。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■8-45シリーズブラインドジョイント

商品名先入れダブル
ジョイント		スクリュー
ジョイント		シングル
ジョイント		センター
ジョイント		後入れダブル
ジョイント
製品写真
取り付け図
材質SUS316相当/
SUS304		鉄orSUS304鉄 or SUS304SCS13SCS13/SUS304
相当
特長フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。プレート付きで確実かつ安価に接続できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。
8-45シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		S穴タップ穴あけ・レンチ穴レンチ穴・D穴M穴M穴

関連商品

■8-45シリーズ（溝幅10mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真
カタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
ジョイント単品

1パック

2個入り

880円( 968円 )

3日目

精密洗浄
ジョイントキット・偏芯ナットタイプ

1個

1,020円( 1,122円 )

3日目

精密洗浄
ジョイントキット・標準タイプ

1個

1,010円( 1,111円 )

3日目

脱脂洗浄
ジョイント単品

1パック

2個入り

780円( 858円 )

3日目

脱脂洗浄
ジョイントキット・偏芯ナットタイプ

1個

920円( 1,012円 )

3日目

脱脂洗浄
ジョイントキット・標準タイプ

1個

910円( 1,001円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

先入れダブルジョイントを使用し、アルミフレームを長手方向に連結できます。14年度カタログではP2-611、2-663、2-709に掲載がございます。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8-45シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
