【クリーン洗浄品】６シリーズ　ブラインドジョイント部品　先入れダブルジョイントキット【1～2個入り】

【クリーン洗浄品】６シリーズ　ブラインドジョイント部品　先入れダブルジョイントキット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
700円 ～ 930円
税込価格
770円 ～ 1,023円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 特性・用途：
    クリーン洗浄
  • シリーズ：
    6シリーズ用ブラケット（フレーム溝幅8mm）
  • 材質：
    SUS316相当・焼結
  • フレームNo.：
    6
  • ジョイントキット種類：
    先入れダブルジョイントキット
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS316相当・焼結
  • 材質・表面処理を明確に表記できない理由（"相当"など）：
    含有物質がSUS316と完全一致しないため

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定3件の候補があります。

Loading...

外形図・規格表

SL-HDJSN
SH-HDJSN
(標準タイプ)
 		①先入れダブルジョイント
　SL-HDJFSN
　SH-HDJFSN
 (SUS316相当・焼結)　		②先入れナット
　HNTTSN (SUS316相当・焼結)
　導電機能付


SL-HDJHSN
SH-HDJHSN
(偏芯ナットタイプ)
 		①先入れダブルジョイント
　SL-HDJFSN
　SH-HDJFSN
 (SUS316相当・焼結)　		②先入れ偏芯ナット
　HNTHSN (SUS316相当・焼結)
　導電機能付

種類Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
先入れダブルジョイントキット
標準タイプ		SL-HDJSNSUS316相当・焼結脱脂洗浄一般環境防錆梱包一般環境
SH-HDJSN精密洗浄クラス1000脱気2重梱包クラス１0
先入れダブルジョイントキット
偏芯ナットタイプ		SL-HDJHSN脱脂洗浄一般環境防錆梱包一般環境
SH-HDJHSN精密洗浄クラス1000脱気2重梱包クラス１0
先入れダブルジョイント単品SL-HDJFSN脱脂洗浄一般環境防錆梱包一般環境
SH-HDJFSN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HDJSN6
先入れダブル
ジョイント		フレーム型式どの方向でも
使用可		短手方向のみ
使用可		長手方向のみ
使用可		接続部に
フラット面が無い
方向のみ
使用可
HDJSN6
HDJHSN6
HDJFSN6		NFS6
HFS6
GFS6
EFS6
CAF6
HFSY6
NFS6
NEFS6		3030○
3060○
3090○
30120 ○
5050○
50100○
100100○
6060○
6090○
60120 ○
HFSF6
EFSF6
NEFSF6		3030   ○
3060  ○○
5050   ○
6060   ○
HFSH6
EFSH6		3030   ○
3060  ○○
NFSL6
HFSL6		3030○
3060○
HFSG66060○
HFSB6
EFSB6
NEFSB6		3030○
3060○
3090○
30120○
5050○
6060○
HFSFB6
EFSFB6		3030   ○
HFSLB63030○
3060○
[ NG ]上記にないフレームは対応不可です。
■先入れダブルジョイントキット
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式付属品￥基準単価￥スライド単価
TypeNo.①先入れダブルジョイント個数②先入れナット個数③六角穴付きボルト個数1～99個100～200個
SL-HDJSN6HDJFSN62HNTTSN6－52SCB5－252830765
SH-HDJSN930857
SL-HDJHSN6HDJFSN62HNTHSN62SCB5－252830765
SH-HDJHSN930857
・付属部品も洗浄を行います
①先入れダブルジョイント単品
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeNo.1〜99セット100〜
SL-HDJFSN6700652
SH-HDJFSN800745
[ ! ]1セット2コ入り
[ ! ]一箇所の締結に1セット（2コ入り）必要となります。

接続方法

アルミフレームに必要な追加工
S穴

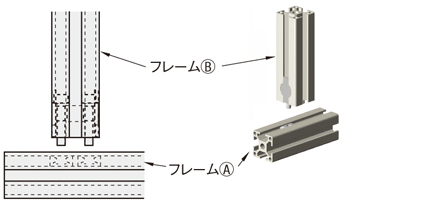

　手順　　　正面図　　説明 型式指定方法（30角の場合）
1

アルミフレーム・6シリーズ −1列溝−
Ⓐ　HFS6−3030−1000


アルミフレーム用先入れナット
②　HNTTSN6−5


六角穴付ボルト
③　SCB5−25


アルミフレーム・6シリーズ −1列溝−
Ⓑ　HFS6−3030−1000−LSH


先入れダブルジョイント
①　HDJFSN6


• 先入れダブルジョイント接続をコーナーで使用する方法
　②のHNTTSN6－5のかわりにHNTHSN6を使用するとフレームの
　コーナーで先入れダブルジョイントが使用できます。

　　　　　　　 HNTTSNを使用　　　　HNTHSNを使用
 ②先入れナットをあらかじめフレームⒶに挿入します。
2
S穴をあけたフレームⒷに③ボルトを挿入します。
ボルトの頭をS穴に通し、ボルトの下端がS穴の上に
来るまでフレームの溝に沿ってボルトを上げます。
3
ボルトを通したフレームⒷに①先入れ
ダブルジョイントを挿入します。
4
フレームⒷの溝内部で先入れダブルジョイントの穴に
ボルトを通します。
5
 フレームⒶにフレームⒷをあてがい、両サイドより先入れ
ナット・ボルトをスライドさせ、①ダブルジョイントに
接続します。
6

六角レンチにて位置を調整しながら締めます。
7


■6シリーズ型式例

商品名型式例
フレームAHFS6-3030-1000
フレームBHFS6-3030-1000-LSH
①先入れダブルジョイントHDJFSN6
②先入れナットHNTTSN6-5
③六角穴付ボルトSCB5-25

接続方法 継ぎ足し

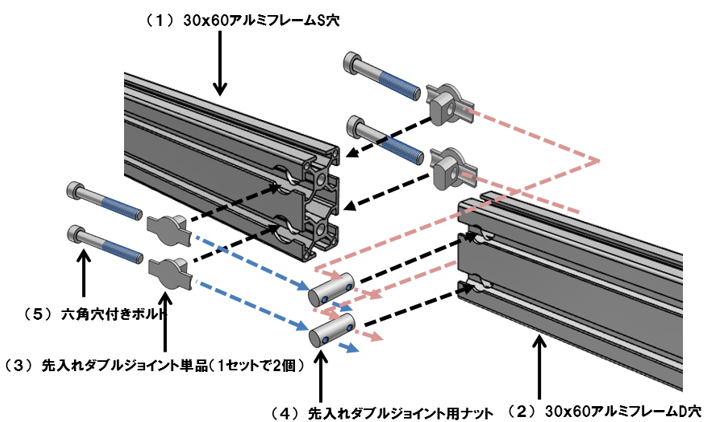

【フレームに追加工を行い継ぎ足しする方法】

例：断面30×60の4000mmのアルミフレームに1000mmのアルミフレームを継ぎ足す場合

1. 4000mmのアルミフレーム右側にS穴を水平にあける
2. 1000mmのアルミフレーム左側にD穴を水平にあける
3. 先入れダブルジョイントをS穴の数分用意
4. 先入れダブルジョイント用ナットをD穴の数分用意
5. 六角穴付きボルトを先入れダブルジョイント部品×2個用意
6. （5）のボルトを（3）の先入れダブルジョイントに通す。
7. （5）のボルトの頭をS穴に入れてから（3）をS穴に入れる。
8. （4）のタップが溝と水平になるように（2）のフレームのD穴に入れる。
9. （7）で取り付けたボルトで（4）に締結する。これを両面の溝数分行う。



シリーズ記号商品名型式数量備考
6（1）30×60アルミフレームS穴HFS6-3060-4000-RSH1-
（2）30×60アルミフレームD穴HFS6-3060-1000-LDH1-
（3）先入れダブルジョイント単品HDJFSN621セットで2個
（4）先入れダブルジョイント用ナットHDJRN62-
（5）六角穴付きボルトCBM5-404-

使用例

曲げフレームとの接続例
プレートにフレームを立てる例
 型式使用フレーム　M　　P　
Type No. 
HDJFSN66シリーズ30角520.6
6シリーズ50角40.6
6シリーズ60角50.6
[ ! ]形状が同じであれば、表面処理違い・材質違いのフレームでも使用可能です。
プレートへ下からの取付け例


(参考) 本ジョイント使用時のコーナー部

組み込みフレーム

・ 先入れダブルジョイントを組込み済みのフレームのご用意がございます。
アルミフレームに追加工をする必要がなく、すぐに使用できます。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■6シリーズブラインドジョイント

商品名先入れダブル
ジョイント		タッピング
ジョイント		スクリュー
ジョイント		シンプル
ジョイント		シングル
ジョイント		センター
ジョイント		後入れダブル
ジョイント		パラレル
ジョイント
製品写真
取り付け図
材質SUS316相当/
SUS304		SWCH-18A鉄orSUS304S45C/SCM435鉄 or SUS304SCS13SCS13/SUS304
相当		SCS13/SUS304
特長フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。タップ穴の追加工が不要です。相手側のフレームにレンチ穴加工。最も安価なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。レンチ穴の追加工が不要で、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		S穴レンチ穴タップ穴あけ・レンチ穴タップ穴あけレンチ穴・D穴M穴M穴L穴

6シリーズ関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
脱脂洗浄
ジョイント単品

1パック

2個入り

700円( 770円 )

3日目

脱脂洗浄
ジョイントキット・偏芯ナットタイプ

1個

830円( 913円 )

3日目

脱脂洗浄
ジョイントキット・標準タイプ

1個

830円( 913円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ボルト2本での締結で固定。フレームの延長、プレートへの取付けなど取付自由度に優れたジョイントです。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
