【クリーン洗浄品】8シリーズ　40・80角アルミフレーム用異種サイズ接続ブラインドブラケット

【クリーン洗浄品】8シリーズ　40・80角アルミフレーム用異種サイズ接続ブラインドブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
1,290円
税込単価
1,419円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    クリーン洗浄
  • シリーズ：
    ミスミ　8シリーズ（溝幅10mm）
  • 材質：
    S45C
  • フレームシリーズ：
    HFS
  • フレームNo.：
    8・8-45
  • ブラケットタイプ：
    異種サイズフレーム接続ブラインドブラケット
  • 接続フレームNo.：
    6
  • 材質証明書：
    対象
  • 材質証明書：材質：
    S45C
  • 材質証明書：表面処理：
    三価クロメート

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

SL-HBLBS8-6 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表

ブラインドブラケット40－30角接続用

型式[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HBLBS8−6S45C三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HBLBS8−6精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HBLBS8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量接続フレーム
シリーズ		付属セットスクリュー￥基準単価￥スライド単価
(g)1〜99コ100〜120
SL-HBLBS8−650HFS8とHFS6
HFS8−45とHFS6		M6×8 1個
M8×10　1個		1,2901,235
SH-HBLBS8−61,5401,474

対応フレーム

・ 8シリーズ/ 8-45シリーズと 6シリーズの接続が可能です。

使用例

  • 本商品はフレームの中心でL字接続する場合に使用します。
  • フレームの片面で面一に接続する場合はH BLTS8-6をご使用ください。

40角と30角とL字接続する例

フレーム中心で接続する例

右側面を面いちで接続する例
(左側面を面いちで接続するにはHBLTS8-6Lを使用)

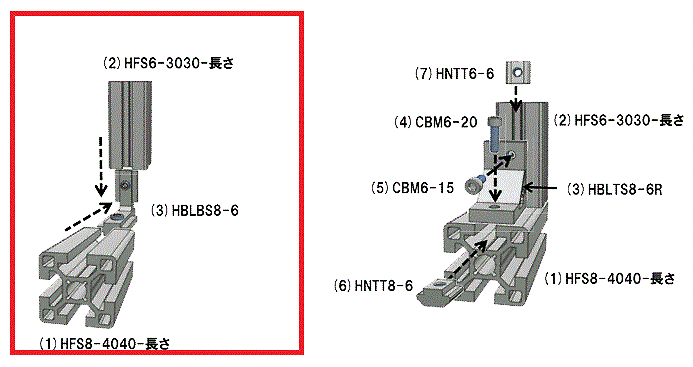

■フレーム中心で接続する例

記号商品名型式数量
（1）40×40アルミフレームHFS8-4040-長さ1
（2）30×30アルミフレームHFS6-3030-長さ1
（3）8-6シリーズ締結ブラケットHBLBS8-61

注意事項

  • 本商品はセットスクリューが付属します。
  • セットスクリューの締め付けトルクは設定しておりません。
  • セットスクリューはアルミフレームからはみ出しません。

製品比較情報

■8・8-45シリーズブラインドブラケット

商品名異種サイズ接続
ブラインドブラケット		コーナー用
ブラインドブラケット		ブラインド
ブラケット		後入れ
ブラインドブラケット
製品写真

取り付け図

3本のフレームの位置
が簡単に決まります。

フレームキャップとして
の機能も果たします。

■ブラインドブラケット使用方法

材質S45CS45C or SCS13S45C or SCS13SCS13
特長6シリーズと8シリーズ/8-45シリーズのフレームを接続するブラインドブラケットです。フレーム端面にはめ込み可能なブラケットです。フレームキャップの機能も含みます。追加工無しで溝内にブラケットを隠せます。ブラインドブラケットの後入れタイプのブラケットです。
対応フレーム8シリーズ&6シリーズ
8-45シリーズ&6シリーズ		 8シリーズ40角 8シリーズ
8-45シリーズ		 8シリーズ
8-45シリーズ
商品ページ本商品商品ページ商品ページ商品ページ

関連商品

商品名アルミフレームブラケットブラインド
ジョイント		フレームキャップ溝カバーナット
写真

8シリーズカタログ
ページ		8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
8-45
シリーズ		カタログ
ページ		8-45シリーズ
カタログ		8-45シリーズ
カタログ		8-45シリーズ
カタログ		8-45シリーズ
カタログ		8-45シリーズ
カタログ		8-45シリーズ
カタログ
商品ページこちらこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SL-HBLBS8-6

脱脂洗浄

1個

1,290円( 1,419円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

40角と30角のフレームを接続できるブラインドブラケットです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

技術情報

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

SL-HBLBS8-6で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】8シリーズ　40・80角アルミフレーム用異種サイズ接続ブラインドブラケットの型番SL-HBLBS8-6のページです。
型番SL-HBLBS8-6に関する仕様情報を記載しております。

【クリーン洗浄品】8シリーズ　40・80角アルミフレーム用異種サイズ接続ブラインドブラケットのレビュー

この商品のレビューはありません レビューを書く

この商品のバリエーション

型番
SH-HBLBS8-6
型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日		洗浄方法

1,540円

( 1,694円 )		1個 あり

3日目

精密洗浄
