【クリーン洗浄品】アルミフレーム　５シリーズ　Nタイプ　正方形　４０×４０ｍｍ　２列溝　３面溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

5シリーズのクリーン洗浄品アルミフレームです。「IPA拭き上げ」「脱脂...

詳細情報を確認する

基準フレーム幅(mm)：

40
フレームサイズ：

40×40
フレームシリーズ：

5シリーズ
フレーム形状：

正方形
フレーム溝数：

2列溝×2列溝
フレームタイプ：

NFS(標準タイプ)
表面処理：

白アルマイト処理
溝面種類：

3面溝
表面面取り加工：

なし
材質：

A6063S-T5
フレームサイズ幅(mm)：

40
フレームサイズ厚さ(mm)：

40
L寸固定・指定：

指定
材質証明書：

対象
材質証明書：材質：

A6063S-T5
材質証明書：表面処理：

白アルマイト処理

(i)ご注意

クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

型番

未確定3件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

規格表

追加工

NFSタイプ（標準）
SK-NFSF（IPA拭き上げ）
SL-NFSF（脱脂洗浄）
SH-NFSF（精密洗浄）

5シリーズ

[ M ]A6063S－T5

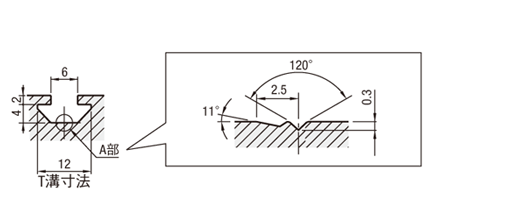

溝部詳細
（シリーズ共通）

溝底部詳細
(NFS・NFSB・NFSF・NFSTタイプ)

A部拡大図

[ ! ]切断面・追加工部には表面処理がされていません。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。

●洗浄タイプ概要

洗浄タイプ	IPA拭き上げ	脱脂洗浄	精密洗浄
商品型番	SK-□□	SL-□□	SH-□□
洗浄方法	IPA塗布後、エアブロー＋拭き上げ	高圧水洗（Ro水）で表面・内面を洗浄	クリーンルーム内で純水洗浄・脱気2重梱包
洗浄効果	切粉・油分除去洗浄箇所：フレーム表面溝・追加工穴	切粉・油分除去洗浄箇所：フレーム表面溝・フレーム裏面・追加工穴	切粉・油分・コンタミ除去洗浄箇所：フレーム表面溝・フレーム裏面・追加工穴
油分除去確認	ワイピングチェック時に油分付着無しを確認	白い布の上にフレームを縦置きし、残留油分・切粉無しを確認
梱包例	1重梱包	1重梱包	脱気2重梱包

[ ! ]上記洗浄方法の詳細は洗浄工程・梱包例をご参照ください
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。

型式表示方法

型式	−	L
SK-NFSF5−4040	−	800
SL-NFSF5−4040	−	3000

指定長フレーム規格表（追加工：可能）

■標準タイプ

アルミフレームタイプ	材質	表面処理	洗浄タイプ	型式	L指定0.5mm単位	質量kg/m	断面積mm²	断面2次モーメントmm⁴
アルミフレームタイプ	材質	表面処理	洗浄タイプ	型式	L指定0.5mm単位	質量kg/m	断面積mm²	ℓx	ℓy
NFS	A6063S－T5	白アルマイト	IPA拭き上げ	SK-NFSF5－4040	50～3000	1.41	522	9.78×10⁴	9.32×10⁴
NFS	A6063S－T5	白アルマイト	脱脂洗浄	SL-NFSF5－4040	50～3000	1.41	522	9.78×10⁴	9.32×10⁴
NFS	A6063S－T5	白アルマイト	精密洗浄	SH-NFSF5－4040	50～3000	1.41	522	9.78×10⁴	9.32×10⁴

洗浄工程

IPA拭き上げ（型式：SK-□□）

作業環境：一般環境

作業環境：クラス10000

IPA塗布

IPAを溝・追加工穴へ塗布

エアブロー

IPAと共に
切粉・油分を除去

拭き上げ

クリーンワイパー使用

1重梱包

1重梱包

脱脂洗浄（型式：SL-□□）

作業環境：一般環境

作業環境：クラス10000

IPA塗布

IPAを溝・追加工穴へ塗布

エアブロー

IPAと共に
切粉・油分を除去

ジェット水洗い

高圧ジェット水洗(R0水)
裏面の切粉・油分を除去

乾燥

窒素ブロー使用

1重梱包

無添加ポリエチレン袋使用

精密洗浄（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA塗布

IPAを溝・追加工穴へ塗布

エアブロー

IPAと共に
切粉・油分を除去

高圧ジェット洗浄

高圧R0水ジェット水洗
裏面の切粉・油分を除去

温純水洗浄

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施
無添加ポリエチレン袋使用

梱包例

IPA拭き上げ（型式：SK-□□）・脱脂洗浄（型式：SL-□□）		精密洗浄（型式：SH-□□）
1重梱包		脱気2重梱包
		2重目梱包1重目梱包

[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。

追加工

ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
[ ! ]クリーン洗浄品(5シリーズ)の追加工価格は「通常アルミフレーム追加工価格＋60円」となります。
※価格表内の記載「-」表記のものは適用不可となります。
※追加工表の型式例は通常アルミフレーム型式で記載しております

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW LHP/RHP/HPW	フレームにタップ加工を行ないます。この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> 端面タップ加工	端面タップ (四方穴)	LSP/RSP/SPW	フレーム端面・隅の穴にタップ加工を行ないます。	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ
> カット方法変更	45度カット	L□T45/R□T45	45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。例：HFS8-5050-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS8-5050-500-LTP-RAT45 ⇒ 〇（左右別々の追加工）	カタログ
> レンチ穴あけ	固定位置レンチ穴	LWP/RWP	ブラインドジョイント締結の際に使用するレンチ穴をあけます。フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。この加工が必要なブラインドジョイント（スクリュージョイント / シングルジョイント / タッピングジョイント）	カタログ
	フレームキャップ厚み分穴位置移動	FL/FR	固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。	カタログ
	指定位置レンチ穴	AH/BH/AV/BV	左端面から任意の位置にレンチ穴をあけます。梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z6/XA100	左端面から任意の位置にザグリ穴をあけます。フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。	カタログ
> ブラインドジョイント専用穴あけ	D穴	LDH/RDH	シングルジョイント締結時に必要な穴をあけます。（シングルジョイント）	カタログ
	S穴	LSH	先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント)	カタログ
	M穴	LMH	後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント)	カタログ
	L穴	JLP	パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント)	カタログ
> その他加工	GNFSシリーズ GFSシリーズ端面タップ	LTS/RTS/TSW	フレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。 (高剛性用プレート)	カタログ
> その他加工	端面C面取り	CW	フレーム端面の外周にC面取り加工を行ないます。	カタログ

型番リスト

表示件数:

型番	洗浄方法	全長L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-NFSF5-4040-[50-3000/0.5]	精密洗浄	50 ～ 3000	10	1個	-( - )	6日目
SK-NFSF5-4040-[50-3000/0.5]	IPA拭き上げ	50 ～ 3000	10	1個	-( - )	6日目
SL-NFSF5-4040-[50-3000/0.5]	脱脂洗浄	50 ～ 3000	10	1個	-( - )	6日目

基本情報

5シリーズのクリーン洗浄品アルミフレームです。
「IPA拭き上げ」「脱脂洗浄」「精密洗浄」から洗浄方法を選択出来、1本からご注文可能です。
脱脂洗浄・精密洗浄はクリーンルームでもご使用可能です。
※5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

技術情報

納期・価格

価格表

L＝300未満の場合
長さに関わらず表中単価となります。

L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■標準タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	L指定0.5mm単位	￥基準単価300mm未満	￥スライド単価300mm未満		￥基準単価/m300mm以上	￥スライド単価/m300mm以上
型式	L指定0.5mm単位	1～9本	10～49	50～160	1～9本	10～49	50～160
SK-NFSF5－4040	50～3000	730	705	582	2,470	2,390	1,968
SL-NFSF5－4040	50～3000	1,010	976	805	3,000	2,897	2,390
SH-NFSF5－4040	50～3000	1,120	1,082	893	3,750	3,630	2,988
