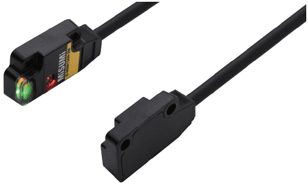

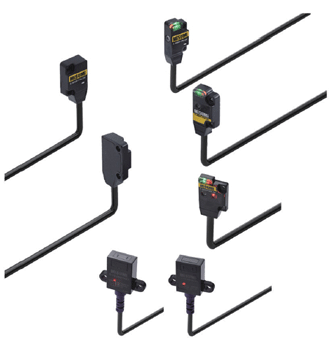

【エコノミーシリーズ】 光電センサ　超薄型

【エコノミーシリーズ】 光電センサ　超薄型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【エコノミーシリーズ】 光電センサ　超薄型
  • 【エコノミーシリーズ】 光電センサ　超薄型
  • 【エコノミーシリーズ】 光電センサ　超薄型
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,780円 ～ 2,980円
税込価格
3,058円 ～ 3,278円

詳細情報を確認する

  • 接続方式：
    2mコード引き出しタイプ
  • 光源：
    赤外光

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

外形図

反射型
外形図

前面透過型
外形図

側面透過型
外形図
構成品本体ケーブル
[ M ]材質ポリカーボネートポリ塩化ビニル

規格表

型式
E-MSM14AN-2M
型番出力モード検出方式光源検出範囲最小検出物体
（mm）		電源電圧接続方式電源電圧¥基準価格
E-MSM13AN-2MNPN前面透過型赤外光500mmΦ2
不透明体		D12-24V
±10%		2mコード
引き出しタイプ		NPN2,980
E-MSM13AP-2MPNPPNP2,980
E-MSM14AN-2MNPN前面反射型1~22mm(白色紙)
4~10mm(黒紙)		Φ1
不透明体		NPN2,780
E-MSM14AP-2MPNPPNP2,780
E-MSM17N-2MNPN側面透過型500mmΦ2
不透明体		NPN2,980
E-MSM17P-2MPNPPNP2,980
規格概要

製品比較情報

 当社類似品
MT-STD		エコノミーシリーズ
E-MSM13AN-2M
出力形態NPNNPN
検出方式透過型透過型
全長x幅x高さ(mm)20.8×12×５15×10.5×3.6
定格使用電圧DC12～24VDC12～24V±10%
検出距離500m500m
使用周囲温度-25～+55℃-25～+55℃
保護等級IP67IP67
ケース材質ポリカーボネートポリカーボネート
ケーブル外径φ2.5、2m外径φ2.5、2m
RoHS10対応対応

型番リスト

表示件数:
  1. 1
型番
検出方式
検出距離【区分】
最小検出物体（ファイバーセンサ選択時）(mm)
出力モード
検出距離詳細(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
前面反射
～30
Φ1
NPN
1~22

1個

2,780円( 3,058円 )

9日目～

前面反射
～30
Φ1
PNP
1~22

1個

2,780円( 3,058円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

概要・仕様

商品概要
 超薄型・超小型仕様
超薄型・超小型なため、わずかなスペースさえあればどこにでも設置できます。
 柔軟な取付
拡散反射センサは正面検出タイプで、壁に貼り付けたような感覚で使用できます。
透過型センサは正面検出タイプと側面検出タイプの2種類を用意しており、柔軟に取付できます。
 くっきりと見やすい2色の表示灯
便利な2色表示灯付仕様です。
注意事項
注意事項 警告 本製品は人身保護用の検出装置としては使用
できません 使用上の注意 ・本製品を人身の安全を保護するための検出装置
 として使用しないでください。
・人身の安全を確保する目的での検出は、OSHA、
 ANSI、IECなど各国の人身安全保護に関する
 法令や規格に準拠した製品を使用してください。 取付時 取付について ・キリ穴に取り付けます（単位：mm） 締付けトルクは0.2N・m以下としてください。 ・付属のネジとナットを使用してください（単位：mm） 締付けトルクは0.2N・m以下としてください。 取付方向について ・光電センサの検出面は検出物体に対して平行に設置してください。 光軸調整 拡散反射型 ・検出物体を設置後、センサを上下左右に調整して表示灯が
 動作する範囲を決め、その中央にセンサを固定します。 透過型 ・投光器と受光器を直線上に対向させ、投光器を上下左右に動かし、
 動作表示灯（緑色）で受光範囲を判決め、投光器をその範囲の中心
 に設置します。
・投光器を上下左右に動かし、上記と同様に調整します。
・受光器の角度も同様に調整してください。 その他 ・ケーブルを過度に曲げたり、引っ張り応力を加えたりしないでください。
 内部導体が断線する恐れがあります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
