【クリーン洗浄品】タイミングプーリ　Ｈタイプ

【クリーン洗浄品】タイミングプーリ　Ｈタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定11,960件の候補があります。

Loading...

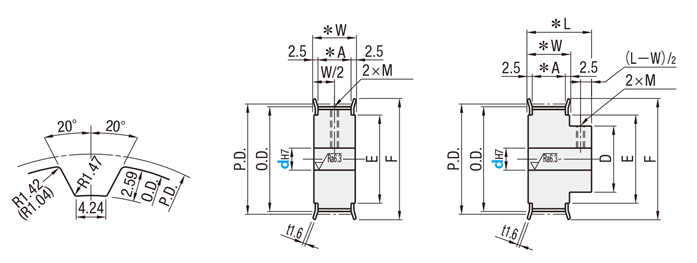

外形図・規格表



●プーリ形状

歯形(ISO標準ラック寸法)

A形

B形

( )：歯数19以下

[ ! ]2

[ ! ]2

タイミングプーリ　Ｈタイプ:関連画像
歯溝寸法は歯数によって若干変わります。(Pitch：12.7mm)
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]2 軸穴仕様H(丸穴)・V, F(段付穴)・Y(両側段付穴)・WB(二段段付穴)の場合、タップ穴は付きません。

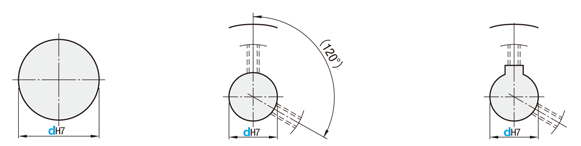

●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。

[ ! ]軸穴に表面処理が付かない場合があります。



H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

タイミングプーリ　Ｈタイプ:関連画像



[ ! ]ZA形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]Zキー溝の詳細寸法はこちらをご覧下さい。
軸穴径10、キー溝幅4.0mm選定時はNK10 をご指定下さい。

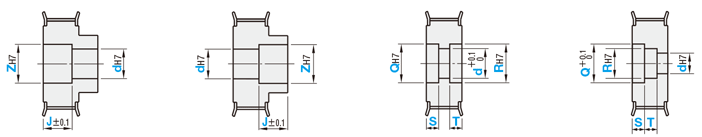

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

タイミングプーリ　Ｈタイプ:関連画像

[ ! ]K形は適用不可
[ ! ]Z－d≧2
[ ! ]3.0≦J≦W－3.0

[ ! ]B形のみ適用
[ ! ]Z－d≧2
[ ! ]3.0≦J≦L－3.0

[ ! ]A形のみ適用
[ ! ]Q(R)－Y≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■タップ穴寸法表
 (軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
12M4M4×3
13〜17M5M5×4
18〜30M6M6×5
31〜46M8M8×6
47〜70M10M10×8
■ベルト呼び幅・寸法
mm呼び
H075H100H150H200H300
A2127405480
W2632455985
L　歯数14～3641476074100
Typeベルト幅 材質＊1 表面処理 付属品＊1洗浄方法
19.1mm
(3/4inch)		25.4mm
(1inch)		38.1mm
(1.5inch)		50.8mm
(2inch)		76.2mm
(3inch)		プーリフランジセットスクリュー洗浄方法洗浄環境梱包形態梱包環境
SL-ATPAH075H100H150H200H300超々ジュラルミン系
アルミ合金		アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-ATPA精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPB黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-ATPB精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPK硬質アルマイト＊2脱脂洗浄一般環境防錆梱包一般環境
SH-ATPK精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPN無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-ATPN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
＊1 材質・付属品は相当材に変更する場合があります。
＊2 硬質アルマイトは皮膜硬度300HV〜
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)SL-ATPA18H150−B−N20
(軸穴仕様：V・F)SH-ATPA20H100−A−V20−Z38−J23.0
(軸穴仕様：Y・WB)SL-ATPA30H150−A−Y25    −Q42−R42−S9−T9
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB
軸穴仕様
HPN・CHPN・C
丸穴丸穴キー溝丸穴丸穴キー溝
V・Y・WBタップタップV・Fタップタップ
段付穴  段付穴
d・Z　(～)1mm単位指定(・)選択
SL-ATPA
SH-ATPA
SL-ATPB
SH-ATPB
SL-ATPK
SH-ATPK
SL-ATPN
SH-ATPN		14
H075

H100

H150

H200

H300
A

B		12～4112～3012～3012～3512～2912～2556.6055.22396145
1512～4612～3412～3112～4112～3312～2960.6459.27456750
1612～5212～4012～3612～4412～3612～3064.6863.31487056
1712～5612～4412～4168.7267.358060
1812～4412～4612～3812～3572.7771.3950
1914～6314～4914～4714～4614～3576.8175.448767
2014～5014～5014～5414～4614～3880.8579.4858
2114～6714～5714～5084.8983.529575
2288.9487.56
2316～7216～6116～5116～5416～4616～3892.9891.619980
2416～7616～6516～5597.0295.6510484
2516～8016～7016～5916～4916～41101.0699.696311190
2620～8420～7020～5520～5920～4920～41105.11103.73
2720～85109.15107.7811595
28113.19111.82123102
29117.23115.86
30121.28119.90127105
31125.32123.95131110
3220～43129.36127.99135115
3320～6720～5720～49133.40132.0371140120
34137.45136.07144125
35141.49140.12152130
36145.53144.16
[ NG ]軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。[ NG ]軸穴仕様Cの場合、軸穴径13・14・17・21～55は製作できません。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(KC…etc.)
SL-ATPA18H150−B−H20            −KSC30-K4
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.止めねじ角度を90°に
変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

タイミングプーリ　Ｈタイプ:関連画像（フランジ2枚付属）
指定方法NFC

[ ! ]D形は
適用不可

タイミングプーリ　Ｈタイプ:関連画像（フランジ1枚付属）
指定方法RFC

[ ! ]D形は
適用不可

タイミングプーリ　Ｈタイプ:関連画像フランジ外径を0.5mm単位でカット
指定方法FC17
適用条件
[ ! ]FC≧（O. D.）＋1
[ ! ]FC≦F－2
[ ! ]フランジ外周は表面処理されません。
[ NG ]D形は適用不可		タイミングプーリ　Ｈタイプ:関連画像
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465

SRG指定2.5～91.5㎜
0.5㎜単位

適用条件 [ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J−SRG−m
指定方法SRG7		タイミングプーリ　Ｈタイプ:関連画像ベアリング内輪押さえ用テーパ加工
指定方法BTC12-TL1.5
適用条件
[ ! ]A形のみ適用

[ ! ]軸穴仕様H・P穴のみ適用

[ ! ] TL＜L−W

[ ! ] E－D≦6の際、片側カシメ・フランジ一枚付属

タイミングプーリ　Ｈタイプ:関連画像ボスの長さを0.5mm単位でカット
指定方法BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：3≦BC＜L－W

[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L−W

[ NG ]A・D形は適用不
可

タイミングプーリ　Ｈタイプ:関連画像

指定方法 TPC5
適用条件
[ ! ]軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8



指定方法 SLH10
適用条件
[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15



詳細は追加工概要 >>こちら
￥/1Code200500500無料無料
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択M3,M4,M5,M6,M8
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら		ボス側の側面にキリ穴を追加工します。
指定方法KTC28−K4.5
K□C選択穴の加工位置(P.C.D.寸法)をご指定ください。
K指定K4.0～13.0(0.5mm単位指定)
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら		ボス側の側面にザグリ穴を追加工します。
指定方法ZTC28−ZM4
Z□C選択穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら
タイミングプーリ　Ｈタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

タイミングプーリ　Ｈタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

タイミングプーリ　Ｈタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400  QFC:500  QSC:600KTC:500  KFC:600  KSC:800ZTC・ZFC:700   ZSC:1,000
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗（Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
