ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 プレス品シムリング【100個入り】

【エコノミーシリーズ】 RoHS対応 プレス品シムリング

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,300円 ～ 3,730円
税込価格
1,430円 ～ 4,103円

当社類似品比最大82％プライスダウン。※RoHS対応品。1パック100個入り。...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 材質：
    SUS304H
  • 種類：
    シムリング
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304H

(i)ご注意

  • 本商品はRoHS対応品です。
  • プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
  • 上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
  • 1パック100個入りです。（梱包袋内で製品が重なっている場合があります。ご注意ください。）

型番

未確定88件の候補があります。

Loading...

外形図・規格表

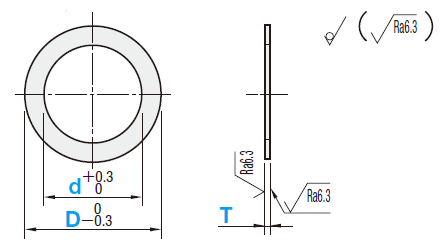

外形図

T
公差
0.05
±0.005
0.1
±0.02
0.2
±0.03
0.5
±0.04
Type
[ M ]材質
[ H ]硬度
E-GPACK100-PCIMRS
SUS304H
370～430HV

規格表

型式-D-T
E-GPACK100-PCIMRS3-6-0.2
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
D
選択
T
選択
¥基準単価
TYPE
d
T0.05
T0.1
T0.2
T0.5
E-GPACK100-PCIMRS
2
3
4
5







0.05
0.1
0.2
0.5
3,050
3,420
3,420
3,730
3


5
6
8





2,520
1,300
1,300
1,300
4



6
8
9
10



2,520
1,400
1,400
1,400
5




8
9
10
12


2,880
1,500
1,500
1,500
6




8
9
10
12


2,700
1,600
1,600
1,600
8






10
12
16
18
2,880
2,200
2,200
2,200

製品比較情報

 当社類似品
(PCIMRS)		エコノミーシリーズ
(E-GPACK100-PCIMRS)
パック入り数30100
材質SUS304H
表面処理なし
厚み選択レンジ0.01～1.00.05～0.5
寸法公差内径＋0.3
0
外径0
－0.3
厚みT0.05　±0.005
T0.1　±0.02
T0.2　±0.03
T0.5　±0.04
RoHS10対応
[ ! ]加工をプレス打抜きとすることにより、厚み公差を維持したまま、安価に提供します。　　
[ ! ]公差に影響のない範囲で端面にプレスによるダレが生じます。
[ ! ]厚み寸法の選択肢が当社類似品より少なくなっております。

技術情報

本商品はプレス生産の為、プレスせん断加工後のダレが残ります。代表サイズ毎の測定結果は下記の通りです。

内外径のダレ及び拡大画像　　※参考値
型式内径外径厚み拡大画像ダレ
上面視点外周側面視点外径内径
E-GPACK100-PCIMRS3-6-0.05360.05
E-GPACK100-PCIMRS3-6-0.1360.1
E-GPACK100-PCIMRS5-9-0.2590.2
E-GPACK100-PCIMRS5-10-0.55100.5

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
内径 d(φ)
外径 D(φ)
厚さ T(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
3
0.05
10

1パック

100個入り

3,050円( 3,355円 )

在庫品1日目

当日出荷可能

2
3
0.1
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
3
0.2
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
3
0.5
10

1パック

100個入り

3,730円( 4,103円 )

在庫品1日目

当日出荷可能

2
4
0.05
10

1パック

100個入り

3,050円( 3,355円 )

在庫品1日目

当日出荷可能

2
4
0.1
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
4
0.2
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
4
0.5
10

1パック

100個入り

3,730円( 4,103円 )

在庫品1日目

当日出荷可能

2
5
0.05
10

1パック

100個入り

3,050円( 3,355円 )

在庫品1日目

当日出荷可能

2
5
0.1
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
5
0.2
10

1パック

100個入り

3,420円( 3,762円 )

在庫品1日目

当日出荷可能

2
5
0.5
10

1パック

100個入り

3,730円( 4,103円 )

在庫品1日目

当日出荷可能

3
5
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

3
5
0.1
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
5
0.2
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
5
0.5
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
6
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

3
6
0.1
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
6
0.2
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
6
0.5
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
8
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

3
8
0.1
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
8
0.2
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

3
8
0.5
10

1パック

100個入り

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

4
6
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

4
6
0.1
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
6
0.2
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
6
0.5
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
8
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

4
8
0.1
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
8
0.2
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
8
0.5
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
9
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

4
9
0.1
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
9
0.2
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
9
0.5
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
10
0.05
10

1パック

100個入り

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

4
10
0.1
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
10
0.2
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

4
10
0.5
10

1パック

100個入り

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

5
8
0.05
10

1パック

100個入り

2,880円( 3,168円 )

在庫品1日目

当日出荷可能

5
8
0.1
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
8
0.2
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
8
0.5
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
9
0.05
10

1パック

100個入り

2,880円( 3,168円 )

在庫品1日目

当日出荷可能

5
9
0.1
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
9
0.2
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
9
0.5
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
10
0.05
10

1パック

100個入り

2,880円( 3,168円 )

在庫品1日目

当日出荷可能

5
10
0.1
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
10
0.2
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
10
0.5
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
12
0.05
10

1パック

100個入り

2,880円( 3,168円 )

在庫品1日目

当日出荷可能

5
12
0.1
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
12
0.2
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

5
12
0.5
10

1パック

100個入り

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

6
8
0.05
10

1パック

100個入り

2,700円( 2,970円 )

在庫品1日目

当日出荷可能

6
8
0.1
10

1パック

100個入り

1,600円( 1,760円 )

在庫品1日目

当日出荷可能

6
8
0.2
10

1パック

100個入り

1,600円( 1,760円 )

在庫品1日目

当日出荷可能

6
8
0.5
10

1パック

100個入り

1,600円( 1,760円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

当社類似品比最大82％プライスダウン。※RoHS対応品。1パック100個入り。当社類似品同等の高さ寸法公差を担保し、高さ調整で使用可能です。

(i)ご注意

  • 本商品はRoHS対応品です。
  • プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
  • 上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
  • 1パック100個入りです。（梱包袋内で製品が重なっている場合があります。ご注意ください。）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
