ミスミ

MISUMI economy

ミスミ

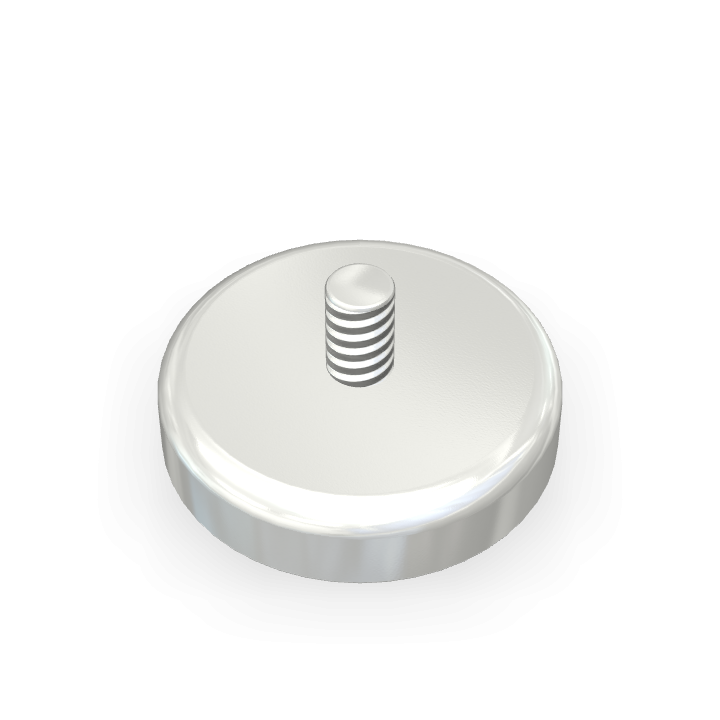

【エコノミーシリーズ】 RoHS対応 マグネット ホルダ付おねじタイプ

【エコノミーシリーズ】 RoHS対応 マグネット ホルダ付おねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
755円 ～ 970円
税込価格
831円 ～ 1,067円

【まとめ買いでお得】200個以上から大幅割引き！・当社類似品から大幅なプライス...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 洗浄方法：
    洗浄無し
  • マグネット種類（材質）：
    ネオジム磁石
  • ホルダ材質：
    SUM24L
  • ホルダ表面処理：
    無電解ニッケルメッキ
  • 磁石表面処理：
    ニッケルメッキ
  • 磁極(表)：
    N
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ホルダ：SUM24L|磁石：ネオジム磁石
  • 材質証明書：表面処理：
    ホルダ：無電解ニッケルメッキ|磁石：ニッケルメッキ

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

外形図・規格表

外形図

すり割りタイプ


六角穴付タイプ
型式①②耐熱
温度
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
E-GHXBSUM24L無電解ニッケルメッキネオジム磁石ニッケルメッキ80℃

規格表

型式−L
E-GHXB6−8

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番Ｌd1BM×P
(並目)		吸着力
N｛kgf｝		表面磁束密度
ガウス［G］		すり割り六角穴￥基準単価
TypeMWB1t1
EーGHXBすり割りタイプ6845M6×1.03.9｛0.4｝1700～22001.5−780
885M8×1.257.8｛0.8｝2900～34001.5−
1086M10×1.516.7｛1.7｝2700～32002.0−755
121278M12×1.7532.3｛3.3｝2500～30002.5−815
六角穴タイプ61545M6×1.03.9｛0.4｝1700～2200−33865
85M8×1.257.8｛0.8｝2900～3400−43
106M10×1.516.7｛1.7｝2700～3200−53815
122078M12×1.7532.3｛3.3｝2500～3000−63865
161410M16×2.060.8｛6.2｝2700～3200−83920
20
201613M20×2.5123.5｛12.6｝2900～3400−104970
25
[ ! ]吸着力・表面磁束密度は参考値です。
【特長】
・外形寸法公差緩和により、当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。

■当社類似品とエコノミーシリーズの比較
 当社類似品エコノミーシリーズ
HXBE-GHXB
L寸許容差0/-0.10/-0.15
RoHS10対応対応
■当社類似品との価格比較　例)E-GHXB6-8  (円)
 数量当社本商品プライスダウン率
類似品
小口1～91,56078050%
10～491,48262458%
50～991,40458558%
100～1991,40454661%
大口200～5001,40446867%
■本商品の値引率詳細　例)E-GHXB6-8
数量区分標準対応個別対応
小口大口
数量1～910～4950～99100～199200～500
値引率基準単価20%25%30%40%

型番リスト

表示件数:
  1. 1
型番
ねじの呼び M(mm)
ねじ長さ L(mm)
吸着力(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
8
3.9
10

1個

780円( 858円 )

在庫品1日目

当日出荷可能

6
15
3.9
10

1個

865円( 952円 )

在庫品1日目

当日出荷可能

8
8
7.8
10

1個

780円( 858円 )

在庫品1日目

当日出荷可能

8
15
7.8
10

1個

865円( 952円 )

在庫品1日目

当日出荷可能

10
8
16.7
10

1個

755円( 831円 )

在庫品1日目

当日出荷可能

10
15
16.7
10

1個

815円( 897円 )

在庫品1日目

当日出荷可能

12
12
32.3
10

1個

815円( 897円 )

在庫品1日目

当日出荷可能

12
20
32.3
10

1個

865円( 952円 )

在庫品1日目

当日出荷可能

16
14
60.8
10

1個

920円( 1,012円 )

在庫品1日目

当日出荷可能

16
20
60.8
10

1個

920円( 1,012円 )

在庫品1日目

当日出荷可能

20
16
123.5
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

20
25
123.5
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【まとめ買いでお得】200個以上から大幅割引き！
・当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
・おねじタイプのホルダ付きマグネットです。耐熱温度は80℃です。

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

概要・仕様

使用例

取付スペースが狭い部分に最適です。
（接着剤固定推奨）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
