【エコノミーシリーズ】 RoHS対応位置決めピンストレートフリー指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

【10個から購入可能！】外径を0.01mm単位で選べ、20,000個まで確定納...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

ストレート
導入側先端形状：

丸
導入側仕様：

なし
取付側形状：

ストレート（圧入）
表面処理：

なし
熱処理：

なし
材質：

SUS304
洗浄方法：

洗浄無し
材質証明書：

対象
材質証明書：材質：

SUS304

(i)ご注意

本商品はRoHS対応品です。
2,000個以上のご注文はバレル研磨仕上げとなります。角部がやや丸みを帯びることがございますが、寸法への影響はありません。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

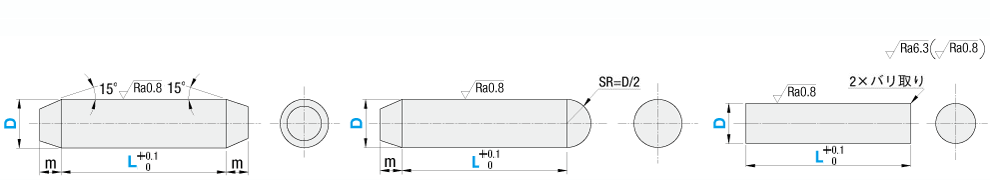

外形図

●テーパ ●球面 ●フラット

[ ! ]テーパタイプ、球面タイプは、L＝全長ではありません。ご注意ください。
[ ! ]球面タイプの先端球面部長さは一般公差中級より短くなる場合があります。
[ ! ]2,000個以上のご注文はバレル研磨仕上げとなります。角部がやや丸みを帯びることがございますが、寸法への影響はありません。

規格表

Type	先端形状	[ M ]材質	[ S ]表面処理
E－GSLPX	テーパ	SUS304	−
E－GSLPQ	球面
E－GSLPF	フラット

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		D 指定0.01mm単位	L 指定0.1mm単位	m	￥基準単価
Type	D公差	D 指定0.01mm単位	L 指定0.1mm単位	m	E−GSLPX	E−GSLPQ	E−GSLPF
E−GSLPX(テーパ) E−GSLPQ(球面) E−GSLPF(フラット)	P(p6) G(g6)	0.50～0.99	3.0～10.0	0.2	680	782	680
		1.00～2.00	3.0～20.0	0.5	400	440	380
		2.01～3.00	3.0～30.0	1	320	352	304
		3.01～4.00	4.0～40.0		372	410	354
		4.01～5.00	5.0～40.0		400	440	392
		5.01～6.00	6.0～40.0	1.5	416	458	400
		6.01～7.00	6.0～40.0	1.5	480	510	470
		7.01～8.00	6.0～40.0	2	480	510	470
		8.01～9.00	6.0～40.0	2	530	550	520
		9.01～10.00	6.0～40.0	2.5	530	550	520

型番	−	D	−	L
E－GSLPXP E－GSLPFG	− −	D5 D0.5	− −	L10 L3

■公差表

D	p6	g6
0.50～3.00	＋0.012 ＋0.006	－0.002 －0.008
3.01～6.00	＋0.020 ＋0.012	－0.004 －0.012
6.01～10.00	＋0.024 ＋0.015	－0.005 －0.014

商品特長

特長1：先端形状を3種取り揃えた、ストレート形状の位置決めピンです。
特長2：軸径寸法は0.01mm単位で指定でき、公差p6、g6を選択できます。
特長3：20,000個まで確定納期でご提供します。さらに当社類似品と比較し価格を抑えることができました。
特長4：テーパは両端同形状を採用し、組付け時の向き管理の手間を削減できます。

製品比較情報

	当社類似品 SLPSTA	エコノミーシリーズ E−GSLPX
材質	SUS304	SUS304
表面処理	なし	なし
軸径範囲	1.00～10.00	0.50～10.00
軸径公差	m6、p6、g6、h7	p6、g6
テーパ部長さ	0.1mm単位指定	固定
テーパ角度	選択(15°、30°、45°、60°)	固定(15°)
RoHS10	対応	対応

■当社類似品との価格比較
　

プライスダウン率

数量	1個あたり
数量	プライスダウン率
1	購入不可
10	-
100	20%
500	38%
1,000	70%
4,000	72%
6,000	73%
10,000	78%

価格例（24年10月時点）

数量	当社類似品	エコノミーシリーズ	当社類似品比
数量	SLPSTAG3-L15-E1-A15	E-GSLPXG-D3.00-L15.0	プライスダウン率
1	1,000円	購入不可	-
10	1,000円	320円	68%
100	700円	260円	63%
500	450円	200円	56%
1,000	450円	100円	78%
4,000	450円	92円	80%
6,000	450円	88円	80%
10,000	450円	72円	84%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

型番リスト

表示件数:

型番	導入側先端タイプ	外径公差	外径 D(mm)	取付側公差	L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-GSLPFG-D[0.5-10/0.01]-L[3-40/0.1]	フラット	g6	0.5 ～ 10	g6	3 ～ 40	10	10個	-( - )	3日目
E-GSLPFP-D[0.5-10/0.01]-L[3-40/0.1]	フラット	p6	0.5 ～ 10	p6	3 ～ 40	10	10個	-( - )	3日目
E-GSLPQG-D[0.5-10/0.01]-L[3-40/0.1]	球面	g6	0.5 ～ 10	g6	3 ～ 40	10	10個	-( - )	3日目
E-GSLPQP-D[0.5-10/0.01]-L[3-40/0.1]	球面	p6	0.5 ～ 10	p6	3 ～ 40	10	10個	-( - )	3日目
E-GSLPXG-D[0.5-10/0.01]-L[3-40/0.1]	テーパ	g6	0.5 ～ 10	g6	3 ～ 40	10	10個	-( - )	3日目
E-GSLPXP-D[0.5-10/0.01]-L[3-40/0.1]	テーパ	p6	0.5 ～ 10	p6	3 ～ 40	10	10個	-( - )	3日目
