【クリーン洗浄品】-エコノミーシリーズ- 平型蝶番 ステンレス

【クリーン洗浄品】-エコノミーシリーズ- 平型蝶番 ステンレス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
120円 ～ 1,010円
税込価格
132円 ～ 1,111円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 種類：
    平蝶番
  • 付加機能：
    なし（通常）
  • 本体材質：
    SUS304
  • 勝手違い：
    左右兼用
  • 取付方法：
    ねじ止め
  • 取付種類：
    丸穴
  • 使用環境：
    標準
  • 本体表面処理：
    ショットブラスト
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304
  • 材質証明書：表面処理：
    ショットブラスト

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 規格表内一部商品は発売準備中になります。
    型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定22件の候補があります。

Loading...

外形図・規格表

商品概要
本商品は穴の配置が並列になるAタイプと、 段違いになるB、Cタイプがあります。図は２穴取り付け商品になります。
本商品は丸穴加工です。ザグリ穴の商品もございますが、ザグリ穴タイプには段違いタイプがないので、選定時にご注意ください。
110310408509商品図 段違い穴空きタイプ商品写真
 当社従来品エコノミーシリーズ
材質・表面処理SUS304SUS304
RoHS10対応対応非対応
最低注文数量設定無し有り
寸法図
形状No.
A 形状No.
B 形状No.
C 110300524240寸法図A
平型蝶番商品寸法図
[ ! ]本製品はRoHS非対応になります。ご注意ください。
Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-C-HHSNSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-C-HHSN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-C-HHSN25
SH-C-HHSN40
型式L形状
No．		WW1W2L1L2L3CC1tdセグメント数＊許容荷重
(N)		重量
(g)
TypeNo.
SL-C-HHSN
SH-C-HHSN		2525A2012-16--23.80.83.439.86
3030227
404030222836.41.558.812
5050364.5568.616
65A655030232348.52127.425
75A75A30-27275.514746
75B36302626
90A90A6038-3535612.736.624568
90B46363434
100A100A38-262626294100
100C4636
＊許容荷重は2個使用の数値です。
[ ! ]納期が遅れる場合がございます。予めご了承ください。
[ ! ]本製品はRoHS非対応になります。ご注意ください。

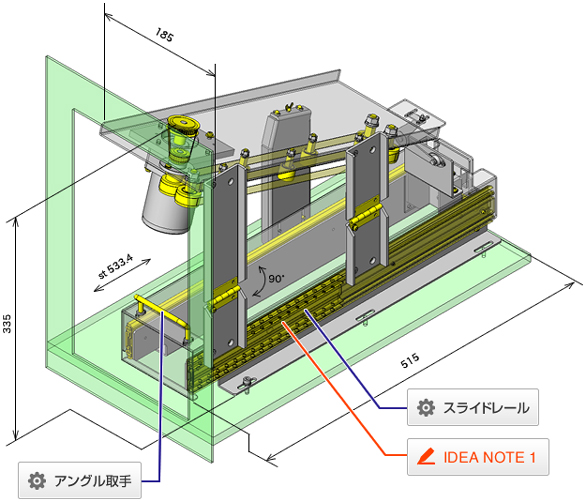

使用例
110300524240駆動部保守機構の使用例
駆動部のメンテナンス機構
注意事項
蝶番の取り付け先がパネル等の場合は、組み合わせ用に蝶番用ナットがおすすめです。
以下のリンクをクリックして選定してください。
HHPNT
HHPFNT
注）形状No.B/Cについては上記ナットが適合しません。ご注意ください。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
詳細材質
長さL(mm)
幅 (W)(mm)
許容荷重(N)
洗浄方法
形状No.
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
25
20
9.8
精密洗浄
A

40個

670円( 737円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
30
20
9.8
精密洗浄
A

100個

690円( 759円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
40
30
58.8
精密洗浄
A

200個

690円( 759円 )

3日目

-
-
-
50
30
68.6
精密洗浄
A

200個

120円( 132円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
65
50
127.4
精密洗浄
A

100個

780円( 858円 )

3日目

-
-
-
75
50
147
精密洗浄
B

100個

210円( 231円 )

3日目

-
-
-
75
50
147
精密洗浄
A

100個

210円( 231円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
90
60
245
精密洗浄
B

300個

1,000円( 1,100円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
90
60
245
精密洗浄
A

50個

950円( 1,045円 )

3日目

  • 注文停止中

SH-C-HHSN100

RoHS非対応
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
100
60
294
精密洗浄
C

300個

1,010円( 1,111円 )

-

-
-
-
100
60
294
精密洗浄
A

100個

430円( 473円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
25
20
9.8
脱脂洗浄
A

40個

530円( 583円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
30
20
9.8
脱脂洗浄
A

100個

550円( 605円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
40
30
58.8
脱脂洗浄
A

200個

550円( 605円 )

3日目

-
-
-
50
30
68.6
脱脂洗浄
A

200個

120円( 132円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
65
50
127.4
脱脂洗浄
A

100個

640円( 704円 )

3日目

-
-
-
75
50
147
脱脂洗浄
B

100個

210円( 231円 )

3日目

-
-
-
75
50
147
脱脂洗浄
A

100個

210円( 231円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
90
60
245
脱脂洗浄
B

300個

860円( 946円 )

3日目

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
90
60
245
脱脂洗浄
A

50個

810円( 891円 )

3日目

  • 注文停止中

SL-C-HHSN100

RoHS非対応
クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
SUS304
100
60
294
脱脂洗浄
C

300個

870円( 957円 )

-

  • 注文停止中

SL-C-HHSN100A

-
-
-
100
60
294
脱脂洗浄
A

100個

430円( 473円 )

-

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 規格表内一部商品は発売準備中になります。
    型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
