【クリーン洗浄品】エアノズル　ラバルタイプ

【クリーン洗浄品】エアノズル　ラバルタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,940円 ～ 5,910円
税込価格
4,334円 ～ 6,501円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • アルミ材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

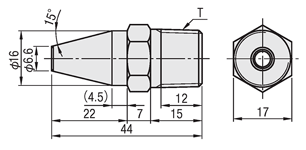

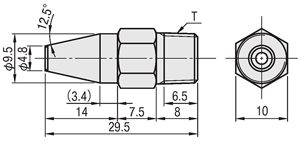

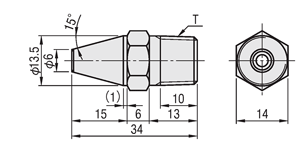

外形図・規格表

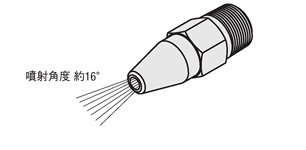

SL-ALVA・SH-ALVA ●エア噴射イメージ
No.=1


SL-ALVA・SH-ALVA・SL-ALVS・SH-ALVS
No.=2 No.=3

Type[ M ]材質最高使用圧力耐熱温度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-ALVAA50520.7MPa200℃脱脂洗浄一般環境防錆梱包一般環境
SH-ALVA精密洗浄クラス1000脱気2重梱包クラス１0
SL-ALVSSUS303脱脂洗浄一般環境防錆梱包一般環境
SH-ALVS精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-ALVS2
SH-ALVS3

型式Tオリフィス質量(g)SL-ALVASH-ALVASL-ALVSSH-ALVS
￥基準単価￥スライド単価￥基準単価￥スライド単価￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.1～4コ5〜201～4コ5〜201～4コ5〜201～4コ5〜20
SL-ALVA
SH-ALVA
SL-ALVS
SH-ALVS		1R1/8φ2.783,9403,7034,4404,173ーーーー
2R1/4φ3.8114,1503,9424,6504,4174,6804,3995,1804,869
3R3/8φ4.6154,7804,3975,2804,8575,4105,1395,9105,614
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）　※ステンレス材質品はアルカリ系温純水洗浄を行う場合もございます。清浄度に変更はございません。

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
材質
詳細材質
洗浄方法
穴径(mm)
ねじ呼び径 1
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 非磁性
[アルミニウム] A5052
A5052
精密洗浄
2.7
R1/8
A5052
10

1個

4,440円( 4,884円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
[アルミニウム] A5052
A5052
精密洗浄
3.8
R1/4
A5052
10

1個

4,650円( 5,115円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
[アルミニウム] A5052
A5052
精密洗浄
4.6
R3/8
A5052
10

1個

5,280円( 5,808円 )

5日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
[ステンレス] SUS303
SUS303
精密洗浄
3.8
R1/4
SUS303
10

1個

5,180円( 5,698円 )

3日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
[ステンレス] SUS303
SUS303
精密洗浄
4.6
R3/8
SUS303
10

1個

5,910円( 6,501円 )

5日目

クリーン洗浄 / 非磁性
[アルミニウム] A5052
A5052
脱脂洗浄
2.7
R1/8
A5052
10

1個

3,940円( 4,334円 )

3日目

クリーン洗浄 / 非磁性
[アルミニウム] A5052
A5052
脱脂洗浄
3.8
R1/4
A5052
10

1個

4,150円( 4,565円 )

3日目

クリーン洗浄 / 非磁性
[アルミニウム] A5052
A5052
脱脂洗浄
4.6
R3/8
A5052
10

1個

4,780円( 5,258円 )

5日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
[ステンレス] SUS303
SUS303
脱脂洗浄
3.8
R1/4
SUS303
10

1個

4,680円( 5,148円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
[ステンレス] SUS303
SUS303
脱脂洗浄
4.6
R3/8
SUS303
10

1個

5,410円( 5,951円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

◆特徴：特殊な内部構造により、音速レベルでのブローが可能なエアノズルです。
    音速でのブローにより強力な突出力を持つ金属製エアノズルです。
◆エア源：コンプレッサー ◆噴射形状：ポイント
◆最高使用圧力：0.7MPa ◆耐熱温度：200℃

◆技術データはこちらから

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • アルミ材質品の発売を開始いたしました。

納期・価格

納期

●No1,.2
 5 日目出荷
[ NG ]ストーク適用不可		●No.3
 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■空気流量特性表 ■静音特性表 ■速度減衰グラフ（参考）

■特長
特殊な内部構造により音速レベルの流速でのブローを可能にしました。音速でのブローにより強力な衝突力をもつエアノズルです。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
