【クリーン洗浄品】駆動軸　ツバ付タイプ

【クリーン洗浄品】駆動軸　ツバ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定17件の候補があります。

Loading...

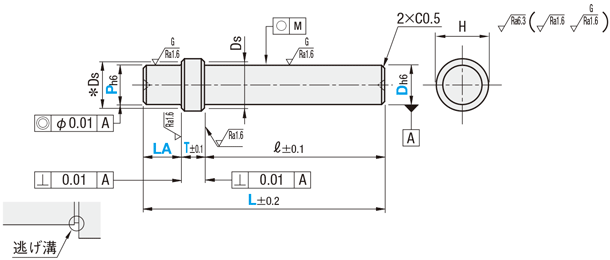

外形図・規格表

[ ! ]ℓ＝L－（LA＋T）[ ! ]LA＋T≦L/2
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には幅1.5mm以下　深さ0.3mm以下の逃げ溝がつきます。
＊Ds：ベアリング内輪おさえ寸法です。>>参考：こちら

D公 差
h6		真円度 M
80
-0.009		0.003
10
12・12A0
-0.011
15
17・17A
200
-0.013
250.005
30
350
-0.016
40
45
TypeD,P公差同軸度[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-KZESh6φ0.01SUS304－脱脂洗浄一般環境防錆梱包一般環境
SH-KZES精密洗浄クラス1000脱気2重梱包クラス１0
SHD-KZES電解研磨＋精密洗浄
SL-KZEPS45C無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-KZEP精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−T−P−LA
SL-KZES30−350−T20−P25−LA50
型式指定0.5mm単位選択指定1mm単位指定0.5mm単位H＊Ds
TypeDLTPLA
SL-KZES
SH-KZES
SHD-KZES

SL-KZEP
SH-KZEP		850.0～220.05
10
15
20		6〜94.0〜40.01210
1050.0～300.08〜125.0〜50.01513
1210〜135.0〜60.014
12A10
15
20
25		12〜182016
15100.0〜400.012〜185.0〜75.018
1714〜185.0〜100.019
17A14〜202521
2017〜2324
25100.0〜500.01020〜2810.0〜125.03029
302025〜3315.0〜150.03534
353028〜384039
40200.0〜500.04035〜4720.0〜150.05048
455035〜4849

追加工

型式−L−T−P−LA−(MA・NA・KA・TA・SA・WA…etc.)
SL-KZES30−300−T20−P30−LA60−MMA30−MMB30−KA0−HA50−KB0−HB50
AlterationsCodeSpec.￥/1Code
左端右端

おねじ加工

MA
MSA
MMA		MB
MSB
MMB

軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
指定方法 MA15－MSB15　指定1mm単位　5≦ねじ部長さ≦M×5、LA－2


Codeねじ精度
左端右端
MAMB並目JIS 6h（2級）
MSAMSB細目（並級）JIS 6h（2級）
MMAMMB細目（精級）JIS 4h（1級）

[ ! ]D,P＝Mの時、指定可。

M（並目）ピッチM（細目）ピッチM（細目）ピッチ
M61.0M60.75M251.5
M81.25M80.75M301.5
M101.5M100.75M351.5
M121.75M121.0M401.5
M202.5M151.0M451.5
M243M171.0
M303.5M201.0
M364
並目細目
M6～M12
250		M6～M20
300
M20～M36
500		M25～M45
600

めねじ加工

NANB

軸端にめねじを追加工します。ねじ径を選択。
指定方法 NA5－NB5　[ ! ]NA,NB≦D（P）－4

NA（並目）NB（並目）
選択
M3 M4 M5 M6 M8
M10 M12 M16 M20
M24
M3～M16
300
M20～M24
450

キ－溝加工

KAKB
KC		キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10－HA30－KB100－HB50
KA,HA,KB,HB,KC,HC＝指定1mm単位
[ ! ]3≦HA,HB,HC≦100
[ ! ]キ－溝詳細 >>こちら
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。
[ ! ]キー溝位置は、ツバ部より2mm以上離してください。		D8～D17
200
D20～D45
400

キー溝加工＋平面取り加工

ZAZB
ZC

キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。
指定方法 ZA40－HA20－AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD＝指定1mm単位　AA,AB,AC,AD＝指定30°単位　30°≦AA,AB,AC,AD≦330°
[ ! ]3≦HA,HB,HC,HD≦100　[ ! ]キー溝詳細 >>こちら　[ ! ]キー溝位置は、ツバ部より2mm以上離してください。

・指定コ－ド

キー溝
位置指定		キー溝
幅指定		角度指定
30°単位
ZAHAAA
ZBHBAB
ZCHCAC
D・P6～1718～4041～48
H123

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取り角度は最大で、0.2°のズレが生じます。

600

止め輪溝加工

TATB
止め輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10－TB100
TA,TB＝指定1mm単位　[ ! ]4≦TA≦LA－3
[ ! ]止め輪が付属されます。
[ ! ]止め輪溝寸法 >>こちら

[ NG ]P＝27,31,33,34,36～39,
41～44,46～48は製作不可。

P,D≦8：E型止め輪 P≧9 D≧10：C型止め輪

駆動軸止め輪
[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質
S45C－－ばね用鋼
四三酸化鉄皮膜
無電解ニッケルメッキSUS304－CSP
SUS304－
S45C表面50HRC～－ばね用鋼
D8～D17
300
D20～D45
450

スパナ溝加工

SA
SH		SB

スパナ溝を追加工します。スパナ溝位置を指定。
指定方法 SA5－SB10－SH　SA,SB＝指定1mm単位　SA,SB≧0　SA≦LA－ℓ,SB≦L－LA－T－ℓ
[ ! ]SHは長さの指定は不要です。ツバ部にスパナ溝を加工します。（ℓ＝h）

D810121517202530354045
W78101314172227303638
ℓ8101520

P678～1011～1314～1516～1819～2122～2526～2829～3132～3738～4142～4546～48
W155.571013141719222730363841
ℓ8101520
400

角度指定2面取り加工

WAWB

基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度を指定。0°指定の場合、平面取りは1ケ所になります。
指定方法 WA15－GA10－AA0
WA,WB,GA,GB＝指定1mm単位　AA,AB＝指定30°単位　0°≦AA,AB≦330°

・指定コ－ド

平面取り
位置指定		平面取り
幅指定		角度指定
30°単位
WAGAAA
WBGBAB
D・P6～1718～4041～48
H123
500

公差変更

DJ（js6）
DK（k6）

D寸部の公差をjs6、k6に変更します。
指定方法 DJ or DK

500
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
軸径D(mm)
洗浄方法
Ds(φ)
L(mm)
LA(mm)
P(mm)
T(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SUS304
表面処理なし
8
電解研磨＋精密洗浄
10
50 ～ 99.5
4 ～ 40
6 ～ 9
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
8
電解研磨＋精密洗浄
10
100 ～ 219
4 ～ 40
6 ～ 9
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
10
電解研磨＋精密洗浄
13
50 ～ 99.5
5 ～ 50
8 ～ 12
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
10
電解研磨＋精密洗浄
13
100 ～ 300
5 ～ 50
8 ～ 12
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
12
電解研磨＋精密洗浄
14
50 ～ 99.5
5 ～ 60
10 ～ 13
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
12
電解研磨＋精密洗浄
14
100 ～ 300
5 ～ 60
10 ～ 13
5 ～ 20
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
12A
電解研磨＋精密洗浄
16
50 ～ 99.5
5 ～ 60
12 ～ 18
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
12A
電解研磨＋精密洗浄
16
100 ～ 300
5 ～ 60
12 ～ 18
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
15
電解研磨＋精密洗浄
18
100 ～ 400
5 ～ 75
12 ～ 18
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
17
電解研磨＋精密洗浄
19
100 ～ 400
5 ～ 100
14 ～ 18
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
17A
電解研磨＋精密洗浄
21
100 ～ 400
5 ～ 100
14 ～ 20
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
20
電解研磨＋精密洗浄
24
100 ～ 400
5 ～ 100
17 ～ 23
10 ～ 25
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
25
電解研磨＋精密洗浄
29
100 ～ 500
10 ～ 125
20 ～ 28
10 ～ 50
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
30
電解研磨＋精密洗浄
34
100 ～ 500
15 ～ 150
25 ～ 33
10 ～ 50
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
35
電解研磨＋精密洗浄
39
100 ～ 500
15 ～ 150
28 ～ 38
10 ～ 50
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
40
電解研磨＋精密洗浄
48
200 ～ 500
20 ～ 150
35 ～ 47
10 ～ 50
SUS304
-
10

1個

-( - )

17日目

SUS304
表面処理なし
45
電解研磨＋精密洗浄
49
200 ～ 500
20 ～ 150
35 ～ 48
10 ～ 50
SUS304
-
10

1個

-( - )

17日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面取りの追加工も豊富にラインナップ。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

技術情報

技術情報

納期・価格

価格表

■材質SUS304
TypeSL-KZESSH-KZESSHD-KZES
D最短LL100.5L200.5L300.5L400.5最短LL100.5L200.5L300.5L400.5最短LL100.5L200.5L300.5L400.5
〜100.0～200.0～300.0～400.0～500.0〜100.0～200.0～300.0～400.0～500.0〜100.0～200.0～300.0～400.0～500.0
84,3104,5805,630--5,3105,5806,630--5,9106,1807,230--
104,5204,8005,930--5,5205,8006,930--6,1206,4007,530--
124,9005,2106,830--5,9006,2107,830--6,5006,8108,430--
12A5,9906,4107,460--6,9907,4108,460--7,5908,0109,060--
156,4106,4107,4608,510-7,4107,4108,4609,510-8,0108,0109,06010,110-
178,8308,8309,56010,400-9,8309,83010,56011,400-10,43010,43011,16012,000-
17A9,5609,56010,40011,450-10,56010,56011,40012,450-11,16011,16012,00013,050-
209,5609,56010,40011,450-10,56010,56011,40012,450-11,16011,16012,00013,050-
2512,29012,29013,34014,60016,28013,29013,29014,34015,60017,28013,89013,89014,94016,20017,880
3013,97013,97015,23016,70018,59014,97014,97016,23017,70019,59015,57015,57016,83018,30020,190
3516,70016,70018,38020,06022,37017,70017,70019,38021,06023,37018,30018,30019,98021,66023,970
40-21,32021,32023,42026,150-22,32022,32024,42027,150-22,92022,92025,02027,750
45-30,77030,77033,92037,280-31,77031,77034,92038,280-32,37032,37035,52038,880
■材質S45C
D\基準単価
SL-KZEPSH-KZEP
最短LL100.5L200.5L300.5L400.5最短LL100.5L200.5L300.5L400.5
〜100.0～200.0～300.0～400.0～500.0〜100.0～200.0～300.0～400.0～500.0
84,6804,9606,150--5,6805,9607,150--
104,9005,2406,520--5,9006,2407,520--
125,1205,4607,120--6,1206,4608,120--
12A6,1306,5407,570--7,1307,5408,570--
156,5406,5407,5708,580-7,5407,5408,5709,580-
178,4608,4609,13010,020-9,4609,46010,13011,020-
17A9,1309,1309,88010,910-10,13010,13010,88011,910-
209,1309,1309,88010,910-10,13010,13010,88011,910-
2511,08011,08012,21013,20014,54012,08012,08013,21014,20015,540
3012,89012,89014,03015,39016,97013,89013,89015,03016,39017,970
3517,43017,43019,01020,83023,10018,43018,43020,01021,83024,100
40-19,92019,92021,96024,460-20,92020,92022,96025,460
45-21,06021,06023,10025,370-22,06022,06024,10026,370
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜2021～
値引率基準単価5%10%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 18 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

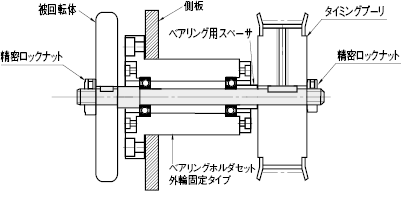

使用例

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】駆動軸　ツバ付タイプのレビュー

この商品のレビューはありません レビューを書く

駆動軸カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
