ミスミ

ミスミ

【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択めねじ－

【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定340件の候補があります。

Loading...

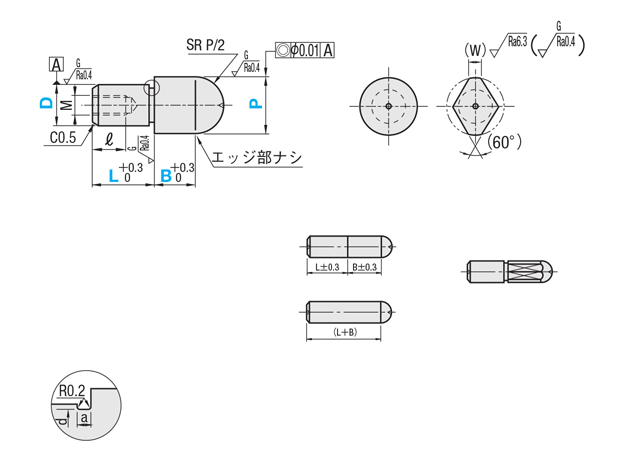

外形図・規格表

●めねじ
(丸) (ダイヤ) [ ! ]D＝Pのとき
(1)丸形状はニゲ溝がつきません。
(ⅰ)D＝Pで公差が異なる場合
(ⅱ)D＝Pで公差が同じ場合
(L＋B)は一般公差になります。 （2）ダイヤ形状はニゲ溝がつきます。 D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。

[ ! ]D＝Pを規格化したストレート球面タイプもご用意しております。詳細はこちら
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。
並目ねじPitch寸法>> こちら
[ ! ]先端球面部は磨きがかかる場合がございます。
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
丸ダイヤ洗浄方法洗浄環境梱包形態梱包環境
SL-SKFQTA-SUS304--脱脂洗浄一般環境防錆梱包一般環境
SH-SKFQTA精密洗浄クラス1000脱気2重梱包クラス10
SHD-SKFQTA電解研磨＋精密洗浄
SL-GKFQTASL-GKFQTDSKS3相当硬質クロムメッキ焼入硬度50～55HRC
メッキ硬度750HV～		脱脂洗浄一般環境防錆梱包一般環境
SH-GKFQTASH-GKFQTD精密洗浄クラス1000脱気2重梱包クラス10
SL-CKFQTA−SUS440Cまたは
13Crステンレス		−焼入硬度50～55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-CKFQTA精密洗浄クラス1000脱気2重梱包クラス10
SL-MGKFQTASL-MGKFQTDSKS3相当硬質クロムメッキ＋バフ研磨焼入硬度50～55HRC
メッキ硬度750HV～		脱脂洗浄一般環境防錆梱包一般環境
SH-MGKFQTASH-MGKFQTD精密洗浄クラス1000脱気2重梱包クラス10
SL-MCKFQTASL-MCKFQTDSUS440Cまたは
13Crステンレス		バフ研磨焼入硬度50～55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-MCKFQTASH-MCKFQTD精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−L−B

Type 形状 D公差 P公差 D
SL-SKFQT A M S 6−P8.00−L8−B6.0
SH-SKFQT A P H 8−P12.00−L10−B10.0
SHD-SKFQT A G G 10−P10.00−L10−B10.0
■公差選択
D
又は
P		並級
MPGHS
m6p6g6h7−
5.00〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		 0
−0.015		 0
−0.01
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		 0
−0.018
18.01
〜
30.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		 0
−0.021
■めねじ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		(W)M
(並目)		＊締付トルク
N・cm		ℓ
Type形状D公差
選択		P公差
選択		D
SL-SKFQT
SH-SKFQT
SHD-SKFQT

SL-GKFQT
SH-GKFQT

SL-CKFQT
SH-CKFQT

(バフ研磨品)
SL-MGKFQT
SH-MGKFQT

SL-MCKFQT
SH-MCKFQT		A(丸)

D(ダイヤ)		M
P
G
H		S
M
P
G
H		 55.00〜8.00 5(9)〜101.5〜15.0(12.0)2.2M2−3
 6 6.00〜10.00 6(9)〜121.5〜15.0(12.0)3M3985
 6TM2.6−4
 8 8.00〜15.00 8(12)〜161.5〜30.0(15.0)3.5M54618
 8T 6(12)〜16M42256
1010.00〜17.0010(12)〜203.0〜30.0(20.0)4M54618
10T 6(12)〜16M42256
1212.00〜18.0012〜243.0〜30.0(20.0)5M54618
12T 8(12)〜18M42256
1313.00〜20.0013(14)〜265.0〜30.0(20.0)5.5M8191110
13T 8(14)〜20M67849
1616.00〜27.0016〜325.0〜30.0(27.0)7M8191112
16T10(14)〜24M67849
2020.00〜30.0020〜405.0〜30.09M8191112
20T12(18)〜30M67849
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]L寸（ ）・B寸（ ）はダイヤ形状に適用 [ ! ]首下部の強度に注意 >> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式−P−L−B−(GDC・RC…etc.)
SL-SKFQTAMS6−P8.0−L8−B6.0−RC
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部加工を追加
Dℓ
5～121
13～202
KFQTAMS6-P8.0-L8-B6.0-GDC200
RC首下R加工を追加
首下の逃げをR0.5に変更します　
[ ! ]P-D≧2の場合に適用
[ ! ]NNCとの併用不可		KFQTAMS6-P8.0-L8-B6.0-RC300
ACエアーベント（エアー抜き溝）加工を
追加
 KFQTAMS6-P8.0-L8-B6.0-AC200
SC2面幅を追加
SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます
[ NG ]LACとの併用不可		KFQTAMS6-P8.0-L8-B6.0-SC7500
LACレンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直
にあきますが、方向は任意となります。

[ ! ]SCとの併用不可

[ ! ]Q+1.5≦Bの場合に適用

D適用寸法
B
55.0～
6 6T
8 8T
10 10T
12 12T
13 13T10.0～
16 16T
20 20T
レンチ穴寸法
PQ
5.50～9.992
10.00～16.993.5
17.00～5
KFQTAMS6-P8.0-L8-B6.0-LAC300
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
導入側先端形状
表面処理
熱処理
材質
位置決め側外径 P(mm)
位置決め側外径公差
取付側外径 D(mm)
取付側公差
洗浄方法
ねじ径M(mm)
B(mm)
L(mm)
材質証明書：材質
材質証明書：表面処理
材質・表面処理を明確に表記できない理由（～相当など）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
g6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
h7
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
m6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
p6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
0/-0.01
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
g6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
h7
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
m6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
p6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
0/-0.01
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
g6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
h7
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
m6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
p6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
0/-0.01
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
g6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
h7
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
m6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
p6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6 ～ 10
0/-0.01
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

5日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
g6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
h7
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
m6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

丸
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
p6
精密洗浄
2.6
1.5 ～ 15
6 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
g6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
g6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
g6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
g6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
g6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
h7
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
h7
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
h7
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
h7
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
h7
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
m6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
m6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
m6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
m6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
m6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
g6
6T
p6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
h7
6T
p6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
m6
6T
p6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
p6
6T
p6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

ダイヤ
[硬質クロムメッキ] 硬質クロムメッキ
ズブ焼入
[スチール] SKS3相当
6 ～ 10
0/-0.01
6T
p6
精密洗浄
2.6
2 ～ 12
9 ～ 12
SKS3相当
硬質クロムメッキ
含有物質がSKS3と完全一致しないため
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

大頭球面タイプの各部寸法がフリーでご指定いただけます。また、両端部公差も指定可能です。

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D￥基準単価 丸形状
SUS304SKS3相当硬質SUS440Cまたは13CrステンレスSKS3相当硬質＋バフSUS440Cまたは13Crステンレス＋バフ
SL-SKFQTASH-SKFQTASHD-SKFQTASL-GKFQTASH-GKFQTASL-CKFQTASH-CKFQTASL-MGKFQTASH-MGKFQTASL-MCKFQTASH-MCKFQTA
53,0403,5903,9203,0103,5603,2503,8003,5804,1303,9004,450
63,0503,6003,9303,0403,5903,2903,8403,6304,1803,9504,500
6T3,0503,6003,9303,0403,5903,2903,8403,6304,1803,9504,500
83,1503,7004,0303,1203,6703,3903,9403,7304,2804,0704,620
8T3,1503,7004,0303,1203,6703,3903,9403,7304,2804,0704,620
103,2203,7704,1003,2103,7603,4804,0303,8304,3804,1904,740
10T3,1803,7304,0603,1603,7103,4403,9903,7704,3204,1404,690
123,3203,8704,2003,2803,8303,4804,0303,9304,4804,1904,740
12T3,2703,8204,1503,2403,7903,4403,9903,8804,4304,1404,690
133,4003,9504,2803,3603,9103,6604,2104,0504,6004,4204,970
13T3,3603,9104,2403,3203,8703,6104,1603,9904,5404,3504,900
164,0504,6004,9303,9704,5204,4304,9804,8305,3805,4305,980
16T3,9904,5404,8703,9204,4704,3704,9203,6304,1803,9504,500
204,7905,3405,6704,6205,1705,2405,7905,6806,2306,4807,030
20T4,7105,2605,5904,5605,1105,1505,7005,6006,1506,3606,910
D￥基準単価 ダイヤ形状
SKS3相当硬質SKS3相当硬質＋バフSUS440Cまたは13Crステンレス＋バフ
SL-GKFQTDSH-GKFQTDSL-MGKFQTDSH-MGKFQTDSL-MCKFQTDSH-MCKFQTD
5－－4,3204,8704,5705,120
63,6304,1804,3804,9304,6305,180
6T3,6304,1804,3804,9304,6305,180
83,7104,2604,4905,0404,7205,270
8T3,7104,2604,4905,0404,7205,270
103,7904,3404,6105,1604,8605,410
10T3,7404,2904,5305,0804,8005,350
123,8904,4404,7205,2704,9605,510
12T3,8304,3804,6505,2004,9005,450
134,0304,5804,9105,4605,4205,970
13T3,9704,5204,8305,3805,3405,890
164,6205,1705,6806,2306,5707,120
16T4,5605,1104,3804,9304,6305,180
205,2805,8306,5307,0807,6108,160
20T5,1905,7406,4206,9707,4908,040
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUS304
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～300301～500501～
値引率基準単価5%10%18%40%55%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。
◦SUS304以外
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～300301〜
値引率基準単価5%10%18%23%お見積り
出荷日通常＋7日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。

納期

●SUS304/SUS440Cまたは13Crステンレス
 6 日目出荷
[ NG ]ストーク適用不可
●SKS3相当 硬質クロムメッキ
 7 日目出荷
[ NG ]ストーク適用不可
●バフ研磨品
 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択めねじ－のレビュー

この商品のレビューはありません レビューを書く

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
