【クリーン洗浄品】ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定

【クリーン洗浄品】ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定260件の候補があります。

Loading...

外形図・規格表

2山タイプ

1山タイプ

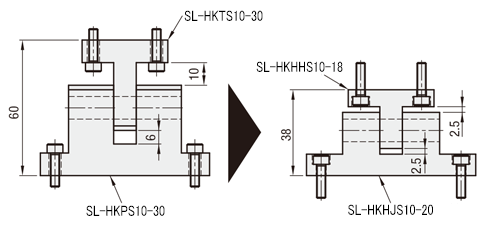

ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定:関連画像
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、T、A寸法は除く。
2山タイプ1山タイプ[ M ]材質[ S ]表面処理洗浄方法
W寸固定W寸・H寸指定W寸固定W寸・H寸指定洗浄方法洗浄環境梱包形態梱包環境
SL-HKHJSSL-HGHJSSL-HKHHSSL-HGHHSSUS304－脱脂洗浄一般環境防錆梱包一般環境
SH-HKHJSSH-HGHJSSH-HKHHSSH-HGHHS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-HKHJSSHD-HGHJSSHD-HKHHSSHD-HGHHS電解研磨＋精密洗浄
SL-HKHJMSL-HGHJMSL-HKHHMSL-HGHHMS45C相当無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-HKHJMSH-HGHJMSH-HKHHMSH-HGHHM精密洗浄クラス1000脱気2重梱包クラス１0
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−W−H
SL-HKHJS10  −H18
SH-HGHJS16−W20−H27
SHD-HGHHS12−W15−H25
■2山タイプ
型式WH
指定1mm単位		AFB
(H＋R)		ESTR
(T/2)		d1dh￥基準単価
W寸固定W寸・H寸指定
TypeDH7固定指定1mm単位SUS304S45C相当　無電解ニッケルメッキSUS304S45C相当　無電解ニッケルメッキ
SL-HKHJSSH-HKHJSSHD-HKHJSSL-HKHJMSH-HKHJMSL-HGHJSSH-HGHJSSHD-HGHJSSL-HGHJMSH-HGHJM
W寸固定タイプ
SUS304
SL-HKHJS
SH-HKHJS
SHD-HKHJS

S45C相当
SL-HKHJM
SH-HKHJM

W寸・H寸指定タイプ
SUS304
SL-HGHJS
SH-HGHJS
SHD-HGHJS

S45C相当
SL-HGHJM
SH-HGHJM		363〜812〜203224H＋4.5145.594.56.53.53.57,0407,7908,2906,0306,7007,3208,0708,5706,3306,990
484〜123830207,1207,8708,3706,1406,8107,4008,1508,6506,4207,090
55〜1516〜255040H＋6257.51267,3208,0708,5706,2706,9307,6008,3508,8506,5307,200
6106〜142884.54.57,3208,0708,5706,2706,9307,6008,3508,8506,5307,200
88〜2420〜306552H＋8389.51688,0708,8209,3206,7307,4008,3409,0909,5907,0007,670
1010〜2320〜357562438,1508,9009,4006,8407,5108,4209,1709,6707,1207,790
121212〜2321〜35H＋9.5199.59.55.55.58,8609,61010,1107,3508,0209,1509,90010,4007,6308,300
1313〜238,8609,61010,1107,3508,0209,1509,90010,4007,6308,300
1414〜2324〜35H＋12.52512.59,81010,56011,0607,9708,64010,09010,84011,3408,2408,910
151615〜2310,25011,00011,5008,2908,96010,53011,28011,7808,5809,250
1616〜2326〜4011.5116.56.510,25011,00011,5008,2908,96010,53011,28011,7808,5809,250
202020〜3029〜4010084H＋1565301511,67012,42012,9209,3209,99011,95012,70013,2009,59010,260
253025〜3530〜45H＋16321612,55013,30013,8009,98010,65012,82013,57014,07010,27010,940
■1山タイプ
型式WH
指定1mm単位		AFB
(H＋R)		STR
(T/2)		d1dh￥基準単価
W寸固定W寸・H寸指定
TypeDH7固定指定1mm単位SUS304S45C相当　無電解ニッケルメッキSUS304S45C相当　無電解ニッケルメッキ
SL-HKHHSSH-HKHHSSHD-HKHHSSL-HKHHMSH-HKHHMSL-HGHHSSH-HGHHSSHD-HGHHSSL-HGHHMSH-HGHHM
W寸固定タイプ
SUS304
SL-HKHHS
SH-HKHHS
SHD-HKHHS

S45C相当
SL-HKHHM
SH-HKHHM

W寸・H寸指定タイプ
SUS304
SL-HGHHS
SH-HGHHS
SHD-HGHHS

S45C相当
SL-HGHHM
SH-HGHHM		363〜612〜202515H＋4.55.594.56.53.53.56,0206,7707,2705,3005,9606,2306,9807,4805,5006,170
484〜8176,0206,7707,2705,3005,9606,2306,9807,4805,5006,170
55〜1016〜253222H＋67.51266,3107,0607,5605,5206,1906,5207,2707,7705,7306,400
6106〜1284.54.56,3107,0607,5605,5206,1906,5207,2707,7705,7306,400
88〜1618〜303827H＋81686,7207,4707,9705,8006,4706,9307,6808,1806,0206,680
1010〜1618〜356,7207,4707,9705,8006,4706,9307,6808,1806,0206,680
121212〜1621〜35H＋9.59.5199.59.55.55.57,1507,9008,4006,1006,7707,3608,1108,6106,3206,980
1313〜2450377,1507,9008,4006,1006,7707,3608,1108,6106,3206,980
1414〜2424〜35H＋12.52512.57,6908,4408,9406,4707,1407,9008,6509,1506,6807,350
151615〜247,9708,7209,2206,6807,3508,1808,9309,4306,8907,560
1616〜2426〜4011.5116.56.57,9708,7209,2206,6807,3508,1808,9309,4306,8907,560
202020〜3029〜406549H＋1530158,9909,74010,2407,4108,0809,2009,95010,4507,6208,290
253025〜3530〜45H＋1632169,64010,39010,8907,9008,57010,47011,22011,7208,5709,240
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
形状
材質
表面処理
洗浄方法
穴径D(φ)
幅寸法 W(mm)
H(mm)
材質証明書：材質
材質証明書：表面処理
材質証明書：材質（備考）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
3
3 ～ 6
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
4
4 ～ 8
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
5
5 ～ 10
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
6
6 ～ 12
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
8
8 ～ 16
18 ～ 30
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
10
10 ～ 16
18 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
12
12 ～ 16
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
13
13 ～ 24
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
14
14 ～ 24
24 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
15
15 ～ 24
24 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
16
16 ～ 24
26 ～ 40
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
20
20 ～ 30
29 ～ 40
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
25
25 ～ 35
30 ～ 45
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
3
3 ～ 6
12 ～ 20
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
4
4 ～ 8
12 ～ 20
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
5
5 ～ 10
16 ～ 25
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
6
6 ～ 12
16 ～ 25
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
8
8 ～ 16
18 ～ 30
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
10
10 ～ 16
18 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
12
12 ～ 16
21 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
13
13 ～ 24
21 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
14
14 ～ 24
24 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
15
15 ～ 24
24 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
16
16 ～ 24
26 ～ 40
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
20
20 ～ 30
29 ～ 40
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
SUS304
なし
精密洗浄
25
25 ～ 35
30 ～ 45
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
3
3 ～ 8
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
4
4 ～ 12
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
5
5 ～ 15
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
6
6 ～ 14
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
8
8 ～ 24
20 ～ 30
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
10
10 ～ 23
20 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
12
12 ～ 23
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
13
13 ～ 23
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
14
14 ～ 23
24 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
15
15 ～ 23
24 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
16
16 ～ 23
26 ～ 40
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
20
20 ～ 30
29 ～ 40
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
25
25 ～ 35
30 ～ 45
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
3
3 ～ 8
12 ～ 20
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
4
4 ～ 12
12 ～ 20
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
5
5 ～ 15
16 ～ 25
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
6
6 ～ 14
16 ～ 25
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
8
8 ～ 24
20 ～ 30
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
10
10 ～ 23
20 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
12
12 ～ 23
21 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
13
13 ～ 23
21 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
14
14 ～ 23
24 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
15
15 ～ 23
24 ～ 35
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
16
16 ～ 23
26 ～ 40
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
20
20 ～ 30
29 ～ 40
SUS304
-
-
10

1個

-( - )

8日目

2山タイプ
SUS304
なし
精密洗浄
25
25 ～ 35
30 ～ 45
SUS304
-
-
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
3
6
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
4
8
12 ～ 20
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
5
8
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
6
10
16 ～ 25
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
8
10
18 ～ 30
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
10
10
18 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
12
12
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

1山タイプ
S45C相当
無電解ニッケルメッキ
精密洗浄
13
12
21 ～ 35
S45C相当
無電解ニッケルメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。


【特徴】
従来品では選べなかったＨ寸を指定可能なコンパクトタイプのヒンジベースです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜2021～
値引率基準単価5%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

●1山T型と2山π型の連結時比較

従来品

H寸コンパクト

約35%縮小
省スペースな連結が可能です。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定のレビュー

この商品のレビューはありません レビューを書く

ヒンジベース・ヒンジボルトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
