【クリーン洗浄品】支柱クランプ　同径・異径直交セパレートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
数量スライド割引
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 4,430円～ 14,370円

税込価格: 4,873円～ 15,807円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

直交
適用支柱形状：

丸-丸支柱用
材質証明書：

対象

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

型番

未確定55件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

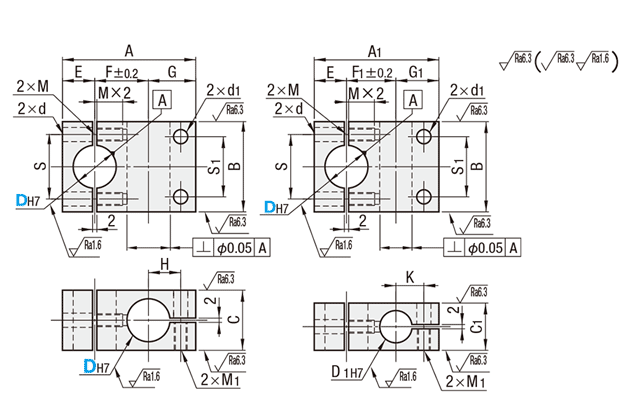

外形図・規格表

同径直交

異径直交

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B、C、C1寸法公差、めねじ深さ、スリット幅2mm公差は除く。

Type		[ M ]材質	[ S ]表面処理	[ A ]付属品	洗浄方法
同径直交	異径直交	[ M ]材質	[ S ]表面処理	[ A ]付属品	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SSBC	SL-SSLC	SUS304	SUS304	六角穴付ボルト（SUS304相当）	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SSBC	SH-SSLC				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SSBC	SHD-SSLC				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-ASBC	SL-ASLC	A6063	黒アルマイト	六角穴付ボルト	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-ASBC	SH-ASLC	A6063	黒アルマイト	（SCM435)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-MSBC	SL-MSLC	SS400	無電解ニッケルメッキ	六角穴付ボルト（SUS304相当）	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-MSBC	SH-MSLC	SS400	無電解ニッケルメッキ	六角穴付ボルト（SUS304相当）	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]黒アルマイト品にはCBボルト、その他にはSCBボルトが付きます。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】支柱クランプ　同径・異径直交セパレートタイプ:関連画像

詳細図を記載しておりますので、ご確認ください。

■付属ボルト

D	付属ボルト
8	M4－15 2本・M4－10 2本
10	M4－15 2本・M5－15 2本
12	M4－18 2本・M5－15 2本
15	M5－20 2本・M5－20 2本
20	M6－25 2本・M6－25 2本
25	M6－30 2本・M6－25 2本
30	M8－35 2本・M8－35 2本
35	M8－40 2本・M8－40 2本

[ ! ]異径直交タイプに付属のD₁側ボルトは表記より短いものになります。

規格表

型式

SL-SSBC15

SHD-SSLC30

型式				A	A₁	B	C	C₁	D_1H7		E	F	F₁	G	G₁	H	K	S	d	M(並目)	S₁	d₁	M₁(並目)
Type		D_H7
同径直交 SL-SSBC SH-SSBC SHD-SSBC SL-ASBC SH-ASBC SL-MSBC SH-MSBC	異径直交 SL-SSLC SH-SSLC SHD-SSLC SL-ASLC SH-ASLC SL-MSLC SH-MSLC	8	＋0.015 0	34	−	25	12	−	−		8	13	−	13	−	8	−	16	4.5	M4	15	4.5	M4

		10		37	35		16	12	8	＋0.015 0		15	14	14	13	9	8	17			16	5.5	M5
		12	＋0.018 0	42	41	28		16	10		10	17	16	15	15	10	9	20			18
		15		51	45	32	22	18			12	21	18	18		12		23	5.5	M5	22
		20	＋0.021 0	62	58	40	28	22	15	＋0.018 0	15	25	23	22	20	15	13	29	6.6	M6	28	6.6	M6
		25		76	66	45	32	25			18	33	28	25		18		34			30
		30		89	79	60	40	30	20	＋0.021 0	23	37	32	29	24	21	16	44	9	M8	40	9	M8
		35	＋0.025 0	101	92	65	45	35	25		26	43	39	32	27	24	19	50			45

[ ! ]サイズの有無は価格表にてご確認ください。[ ! ]異径直交タイプはD寸法10以上の規格です。
[ ! ]D_H7、D_1H7公差、直角度はスリット加工前の公差です。
[ ! ]D₁部にかん合する軸の公差はg6・f8をお奨めします。

D	質量（g）（参考値）
	同径直交			異径直交
	SL-SSBC SH-SSBC SHD-SSBC	SL-ASBC SH-ASBC	SL-MSBC SH-MSBC	SL-SSLC SH-SSLC SHD-SSLC	SL-ASLC SH-ASLC	SL-MSLC SH-MSLC


8	66	27	66	－	－	－
10	92	40	92	98	40	－
12	110	50	110	117	50	117
15	209	96	209	424	187	234
20	380	187	380	424	187	424
25	566	295	566	678	295	678
30	1,130	576	1,130	1,316	576	1,316
35	－	－	1,498	1,740	797	1,740

型式	-	(ALW)
SL-ASBC15	－	ALW

日目出荷

Alteration	Code	Spec.	￥/1Code
白アルマイト	ALW	SL-ASBC、SH-ASBC、SL-ASLC、SH-ASLCの黒アルマイト	400
		を白に変更します。
		[ ! ]SL-ASBC、SH-ASBC、SL-ASLC、SH-ASLCに適用
		[ ! ]ステンレスボルト付属

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト
