ミスミ

【クリーン洗浄品】溶接イケール－小型　穴無しタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

クリーン洗浄
強度：

高強度(溶接)
穴加工：

穴無し
材質証明書：

対象

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

型番

未確定20件の候補があります。

My部品表保存

数量：
価格を確認

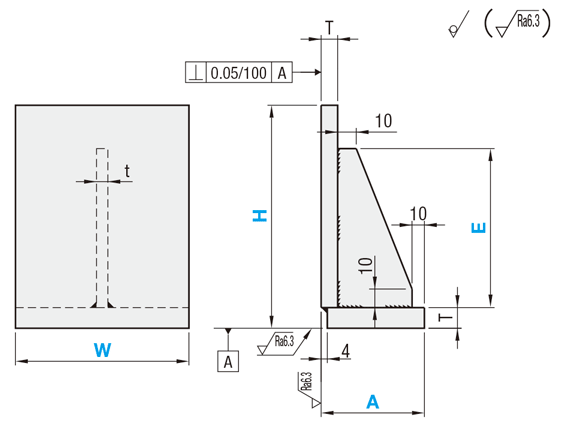

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]SS400の

部はショットブラスト処理

Type	[ M ]材質	[ S ]表面処理	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-BRWF	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-BRWF			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-BRWF			電解研磨＋精密洗浄
SL-BRWM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-BRWM			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	W	−	H	−	E
SL-BRWF60	−	W100	−	H200	−	E50

型式		W	H 指定5mm単位	E 選択	T	t
Type	A
ステンレス SL-BRWF SH-BRWF SHD-BRWF SS400 SL-BRWM SH-BRWM	50	40	50〜250	25 50 90 140 190	10	6
		50
		60
		70
		80
		100
	60	50	50〜250	25 50 90 140 190	10	6
		60
		70
		80
		100
	70	70	50〜250	25 50 90 140 190	10	6
		80
		100
	80	80
		100

[ ! ]E＋T≦H

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	材質	表面処理	洗浄方法	A寸(mm)	E(mm)	H(mm)	W(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-BRWF50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWF60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWF70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWF80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWM50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWM60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWM70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SH-BRWM80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SHD-BRWF50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SHD-BRWF60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SHD-BRWF70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SHD-BRWF80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWF50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWF60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWF70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWF80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWM50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWM60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWM70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

SL-BRWM80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

座面・幅ともに最もコンパクトな溶接スタンドです。設置スペースに合わせてご利用ください。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■SUS304

Type	A	W	￥基準単価
Type	A	W	H50〜100	H105〜150	H155〜200	H205〜250
SL-BRWF	50	40	12,250	14,100	15,920	17,780
		50	12,670	14,620	16,540	18,460
		60	13,570	15,510	17,450	19,400
		70	14,450	16,400	18,340	20,300
		80	15,350	17,210	19,240	21,180
		100	16,260	18,210	20,120	22,060
	60	50	13,940	15,800	17,630	19,480
		60	14,450	16,400	18,340	20,300
		70	15,350	17,300	19,240	21,180
		80	16,340	18,210	20,120	22,060
		100	17,210	19,090	21,010	22,980
	70	70	15,960	17,910	19,840	21,780
		80	16,880	18,790	20,710	22,670
		100	17,800	19,660	21,630	23,580
	80	80	17,250	19,720	21,690	23,670
	80	100	18,730	20,580	22,500	24,450
SH-BRWF	50	40	14,250	16,100	17,920	19,780
		50	14,670	16,620	18,540	20,460
		60	15,570	17,510	19,450	21,400
		70	16,450	18,400	20,340	22,300
		80	17,350	19,210	21,240	23,180
		100	18,260	20,210	22,120	24,060
	60	50	15,940	17,800	19,630	21,480
		60	16,450	18,400	20,340	22,300
		70	17,350	19,300	21,240	23,180
		80	18,340	20,210	22,120	24,060
		100	19,210	21,090	23,010	24,980
	70	70	17,960	19,910	21,840	23,780
		80	18,880	20,790	22,710	24,670
		100	19,800	21,660	23,630	25,580
	80	80	19,250	21,720	23,690	25,670
	80	100	20,730	22,580	24,500	26,450
SHD-BRWF	50	40	15,450	17,300	19,120	20,980
		50	15,870	17,820	19,740	21,660
		60	16,770	18,710	20,650	22,600
		70	17,650	19,600	21,540	23,500
		80	18,550	20,410	22,440	24,380
		100	19,460	21,410	23,320	25,260
	60	50	17,140	19,000	20,830	22,680
		60	17,650	19,600	21,540	23,500
		70	18,550	20,500	22,440	24,380
		80	19,540	21,410	23,320	25,260
		100	20,410	22,290	24,210	26,180
	70	70	19,160	21,110	23,040	24,980
		80	20,080	21,990	23,910	25,870
		100	21,000	22,860	24,830	26,780
	80	80	20,450	22,920	24,890	26,870
	80	100	21,930	23,780	25,700	27,650

■SS400

Type	A	W	￥基準単価
Type	A	W	H50〜100	H105〜150	H155〜200	H205〜250
SL-BRWM	50	40	11,240	12,860	14,460	16,090
		50	11,610	13,330	15,010	16,720
		60	12,390	14,090	15,800	17,510
		70	13,190	14,900	16,590	18,290
		80	13,980	15,680	17,400	19,100
		100	14,760	16,480	18,160	19,870
	60	50	12,740	14,360	15,960	17,570
		60	13,190	14,900	16,590	18,290
		70	13,980	15,680	17,400	19,100
		80	14,760	16,480	18,160	19,870
		100	15,530	17,250	18,950	20,670
	70	70	14,490	16,190	17,910	19,610
		80	15,290	17,000	18,670	20,390
		100	16,070	17,780	19,490	21,190
	80	80	16,070	17,780	19,490	21,190
	80	100	16,850	18,570	20,260	21,970
SH-BRWM	50	40	12,240	13,860	15,460	17,090
		50	12,610	14,330	16,010	17,720
		60	13,390	15,090	16,800	18,510
		70	14,190	15,900	17,590	19,290
		80	14,980	16,680	18,400	20,100
		100	15,760	17,480	19,160	20,870
	60	50	13,740	15,360	16,960	18,570
		60	14,190	15,900	17,590	19,290
		70	14,980	16,680	18,400	20,100
		80	15,760	17,480	19,160	20,870
		100	16,530	18,250	19,950	21,670
	70	70	15,490	17,190	18,910	20,610
		80	16,290	18,000	19,670	21,390
		100	17,070	18,780	20,490	22,190
	80	80	17,070	18,780	20,490	22,190
	80	100	17,850	19,570	21,260	22,970
