【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
520円 ～ 1,930円
税込価格
572円 ～ 2,123円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

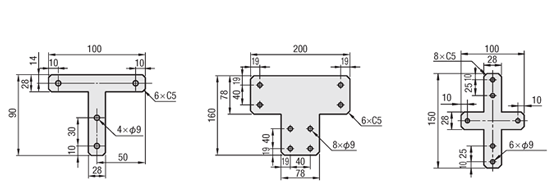

外形図・規格表

T型4穴 T型8穴 十字型 (T=板厚) (T=板厚) (T=板厚)
Type[ M ]材質[ S ]表面処理洗浄方法
T型4穴T型8穴十字型洗浄方法洗浄環境梱包形態梱包環境
SL-SHPTTS--SUS304-脱脂洗浄一般環境防錆梱包一般環境
SH-SHPTTS精密洗浄クラス1000脱気2重梱包クラス10
SHD-SHPTTS電解研磨＋精密洗浄
SL-HPTTSSL-HPTTDSL-HPTPSSPHC三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HPTTSSH-HPTTDSH-HPTPS精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-SHPTTS8
型式質量
(g)		T適用ボルト・ナット￥基準単価￥スライド単価
ボルト個数ナット個数1〜99コ100〜120
SL-SHPTTS81033M8−154M84556 533
SH-SHPTTS8710 681
SHD-SHPTTS8800 768
SL-HPTTS81033.244520 504
SH-HPTTS8670 649
SL-HPTTD851488970 921
SH-HPTTD81,120 1,064
SL-HPTPS813566580 556
SH-HPTPS8730 700

追加工

型式ー(SET・SEP・SEU)
SL-SHPTTS8ーSET
[ ! ]材質：SPHCで－SET指定時は、ボルトCBMがRoHS非対応となります。
AlterationsCodeSpec.型式セット価格
SETSEPSEU
適用ボルトナットセットSET
SEP
(後入れバネナット)
SEU
(先入れバネナット)		各プレートをフレームに取り付ける、適用ボルト・ナットをセットにします。
材質Code型式
ボルトナット
SPHCSETCBM8-15HNTT8-8
SEPCBM8-15HNTP8-8
SEUCBM8-15HNTU8-8
SUS304SETSCB8-15HNTTSN8-8
SEPSCB8-15SHNTP8-8
SEUSCB8-15SHNTU8-8
HPTTS8*※WOSにてご確認ください
SHPTTS8*
HPTTD8
HPTTD8−45
HPTPS8*
[ ! ]8*は8-45と兼用
[ ! ]型式は洗浄前商品の型式で記載しております。

追加工詳細

■ステンレスの追加工
追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETSCB8-15ステンレス先入れHNTTSN8-8ステンレス無し
SEUSCB8-15ステンレス先入れSHNTU8-8ステンレス有り
SEPSCB8-15ステンレス後入れSHNTP8-8ステンレス有り
■SPHCの追加工
追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-15SPHC先入れHNTT8-8SPHC無し
SEP[後入れバネナット]CBM8-15SPHC後入れHNTP8-8SPHC有り
SEU[先入れバネナット]CBM8-15SPHC先入れHNTU8-8SPHC有り

対応フレーム

使用方法

  • 板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
  • ボルトの本数が多いほうが締結力は強い。
  • 安全柵と安全柵のつなぎにも使用可能。

８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像1_使用方法


関連商品

■8シリーズ

商品名安全柵フレームアルミフレームブラケットブラインドジョイントフレームキャップ
写真

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像1_関連商品

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像2_関連商品

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像3_関連商品

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像4_関連商品

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　T型・十字型 関連画像5_関連商品

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内



・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
環境対応
材質
洗浄方法
形状タイプ
詳細材質
表面処理
付属品
フレーム接続穴数
材質証明書：表面処理
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
スチール
脱脂洗浄
十字型タイプ
SPHC
三価クロメート
無
6
三価クロメート
SPHC
10

1個

580円( 638円 )

3日目

-
スチール
脱脂洗浄
十字型タイプ
SPHC
三価クロメート
SEP(ボルト・後入れバネナットセット)
6
三価クロメート
SPHC
-

1個

1,150円( 1,265円 )

3日目

-
スチール
脱脂洗浄
十字型タイプ
SPHC
三価クロメート
SET(ボルト・ナットセット)
6
三価クロメート
SPHC
-

1個

850円( 935円 )

3日目

-
スチール
脱脂洗浄
十字型タイプ
SPHC
三価クロメート
SEU(ボルト・先入れバネナットセット)
6
三価クロメート
SPHC
-

1個

1,190円( 1,309円 )

3日目

RoHS対応（10物質）
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
無
8
三価クロメート
SPHC
10

1個

970円( 1,067円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SEP(ボルト・後入れバネナットセット)
8
三価クロメート
SPHC
-

1個

1,730円( 1,903円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SET(ボルト・ナットセット)
8
三価クロメート
SPHC
-

1個

1,510円( 1,661円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SEU(ボルト・先入れバネナットセット)
8
三価クロメート
SPHC
-

1個

1,780円( 1,958円 )

3日目

RoHS対応（10物質）
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
無
4
三価クロメート
SPHC
10

1個

520円( 572円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SEP(ボルト・後入れバネナットセット)
4
三価クロメート
SPHC
-

1個

900円( 990円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SET(ボルト・ナットセット)
4
三価クロメート
SPHC
-

1個

790円( 869円 )

3日目

-
スチール
脱脂洗浄
T型タイプ
SPHC
三価クロメート
SEU(ボルト・先入れバネナットセット)
4
三価クロメート
SPHC
-

1個

930円( 1,023円 )

3日目

RoHS対応（10物質）
ステンレス
脱脂洗浄
T型タイプ
SUS304
無
無
4
-
SUS304
-

1個

556円( 612円 )

3日目

RoHS対応（10物質）
ステンレス
脱脂洗浄
T型タイプ
SUS304
無
SEP(ボルト・後入れバネナットセット)
4
-
SUS304
-

1個

1,224円( 1,346円 )

3日目

RoHS対応（10物質）
ステンレス
脱脂洗浄
T型タイプ
SUS304
無
SET(ボルト・ナットセット)
4
-
SUS304
-

1個

857円( 943円 )

3日目

RoHS対応（10物質）
ステンレス
脱脂洗浄
T型タイプ
SUS304
無
SEU(ボルト・先入れバネナットセット)
4
-
SUS304
-

1個

1,313円( 1,444円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

技術情報

技術情報

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
