【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）２０・２５・４０角アルミフレーム用板金プレート曲げタイプ

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）２０・２５・４０角アルミフレーム用板金プレート曲げタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
420円 ～ 2,000円
税込価格
462円 ～ 2,200円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定68件の候補があります。

Loading...

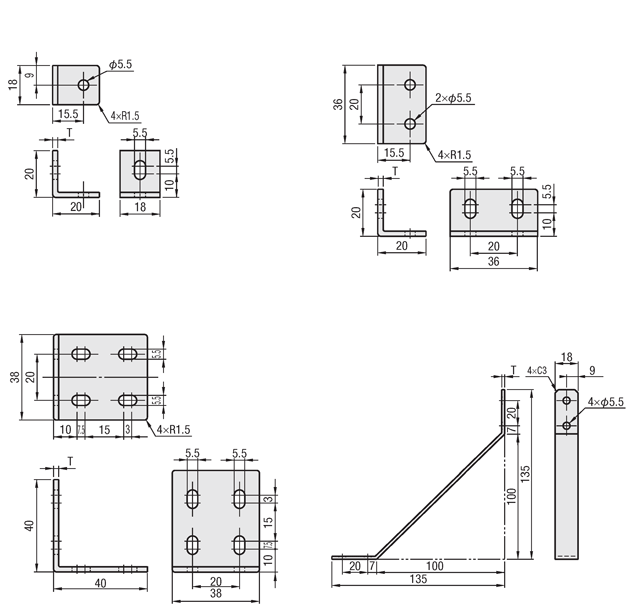

外形図・規格表

L型曲げ2穴
L型曲げ4穴
L型曲げ8穴
両端曲げ
Type[ M ]材質[ S ]表面処理洗浄方法
L型曲げ2穴L型曲げ4穴L型曲げ8穴両端曲げ洗浄方法洗浄環境梱包形態梱包環境
SL-SHPTBSSL-SHPTBDSL-SHPTBDW-SUS304-脱脂洗浄一般環境防錆梱包一般環境
SH-SHPTBSSH-SHPTBDSH-SHPTBDW精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SHPTBSSHD-SHPTBDSHD-SHPTBDW電解研磨＋精密洗浄
SL-HPTBSSL-HPTBDSL-HPTBDWSL-HPTGSSPHC三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HPTBSSH-HPTBDSH-HPTBDWSH-HPTGS精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-SHPTBS5
型式質量
(g)		T適用ボルト・ナット￥基準単価￥スライド単価
ボルト個数ナット個数1〜99コ100〜120
SL-SHPTBS5102M5−82M52427 409
SH-SHPTBS5580 556
SHD-SHPTBS5670 643
SL-SHPTBD52144467 448
SH-SHPTBD5620 595
SHD-SHPTBD5710 681
SL-SHPTBDW558388478 463
SH-SHPTBDW5630 611
SHD-SHPTBDW5720 698
SL-HPTBS5102.322420 399
SH-HPTBS5570 541
SL-HPTBD52144460 441
SH-HPTBD5610 585
SL-HPTBDW5583.288470 451
SH-HPTBDW5620 595
SL-HPTGS5642.344460 441
SH-HPTGS5610 585

追加工

型式ー(SET・SEP・SEU)
SL-SHPTBS5ーSET
[ ! ]材質：SPHCで－SET指定時は、ボルトCBMがRoHS非対応となります。
AlterationsCodeSpec.型式セット価格
SETSEPSEU
適用ボルトナットセットSET SEP
（後入れバネナット）
SEU
（先入れバネナット）		各プレートをフレームに取り付ける、適用ボルト・ナットをセッ
トにします。
材質Code型式
ボルトナット
SPHCSETCBM5-8HNTT5-5
SEPCBM5-8HNTP5-5
SEUCBM5-8HNTU5-5
SUS304SETSCB5-8HNTTSN5-5
SEPSCB5-8SHNTP5-5
SEUSCB5-8SHNTU5-5
HPTTS5※WOSにてご確認ください
SHPTTS5
HPTTD5
HPTBS5
SHPTBS5
HPTBD5
SHPTBD5
HPTBDW5
SHPTBDW5
HPTGS5
[ ! ]型式は洗浄前商品の型式で記載しております。

追加工詳細

■ステンレスの追加工
追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETSCB5-8ステンレス先入れHNTTSN5-5ステンレス無し
SEUSCB5-8ステンレス先入れSHNTU5-5ステンレス有り
SEPSCB5-8ステンレス後入れSHNTP5-5ステンレス有り
■鉄の追加工
追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM5-8鉄先入れHNTT5-5鉄無し
SEUCBM5-8鉄先入れHNTU5-5鉄有り
SEPCBM5-8鉄後入れHNTP5-5鉄有り

対応フレーム

・ 5シリーズフレーム

使用例

  • 板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
  • ボルトの本数が多いほうが締結力は強い。

５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　曲げタイプ 関連画像1_使用例


関連商品

■5シリーズ（溝幅6mm）

商品名アルミフレームブラケットブラインドジョイントフレームキャップ溝カバーナット
写真

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像1_関連商品

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像2_関連商品

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像3_関連商品

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像4_関連商品

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像5_関連商品

5シリーズ（溝幅6mm） 20・25・40角アルミフレーム用板金プレート 曲げタイプ 関連画像6_関連商品

カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
