【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ

【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定140件の候補があります。

Loading...

外形図・規格表

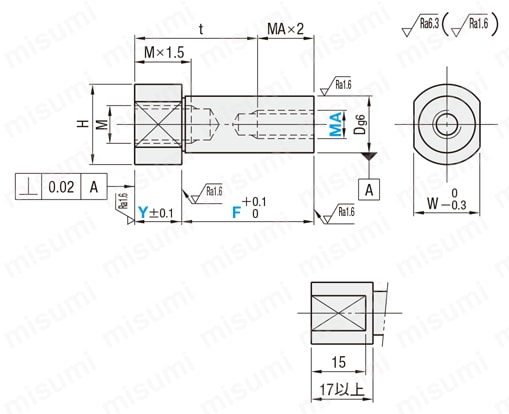

【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ　外形図
Y≧17のときの二面幅寸法
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SFXHBSUS304－脱脂洗浄一般環境防錆梱包一般環境
SH-SFXHB精密洗浄クラス1000脱気2重梱包クラス10
SHD-SFXHB電解研磨＋精密洗浄
SL-PFXHBS45C相当無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-PFXHB精密洗浄クラス1000脱気2重梱包クラス１0
SL-PHFXHBSCM435相当
硬度35〜40HRC		無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-PHFXHB精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−Y−F−MA
SL-SFXHB20−17−F25−MA10
SH-SFXHB12−24−F18−MA6
SHD-SFXHB17−30−F50−MA8
型式Dg6指定1mm単位MA(並目)
選択		M
(並目)		HW￥基準単価
TypeNo.YFSL-SFXHBSH-SFXHBSHD-SFXHBSL-PFXHBSH-PFXHBSL-PHFXHBSH-PHFXHB
SL-SFXHB
SH-SFXHB
SHD-SFXHB

SL-PFXHB
SH-PFXHB

SL-PHFXHB
SH-PHFXHB		6 6−0.004
−0.012		2〜60 5〜100 3        M 310 82,4302,8803,1502,2102,6602,6403,090
6A14123,0103,4603,7302,6103,0603,0903,540
8 8−0.005
−0.014		  4       M 412102,5503,0003,2702,2902,7402,7603,210
8A16143,2103,6603,9302,7603,2103,2903,740
1010  4 5 6     M 615132,6503,1003,3702,3902,8402,8903,340
10A20173,3903,8404,1102,8803,3303,4303,880
1212−0.006
−0.017		10〜150   5 6 8    M 817142,8603,3103,5802,5603,0103,1203,570
131318153,1103,5603,8302,7703,2203,3903,840
1515    6 810   M1020173,2003,6503,9202,8603,3103,5003,950
161621183,6004,0504,3203,1803,6303,9604,410
171723203,7704,2204,4903,3203,7704,1504,600
18183,8404,2904,5603,4003,8504,2204,670
2020−0.007
−0.020		4〜75    6 81012  M1226243,8604,3104,5803,4203,8704,2504,700
20AM 83,8604,3104,5803,4203,8704,2504,700
2222M1628264,1204,5704,8403,6404,0904,5404,990
22AM124,1204,5704,8403,6404,0904,5404,990
2525     8101216 M1631274,4004,8505,1203,8704,3204,8705,320
25AM124,4004,8505,1203,8704,3204,8705,320
3030     810121620M2036325,0505,5005,7704,4204,8705,5906,040
30AM165,0505,5005,7704,4204,8705,5906,040
DMt
6M 311
8M 412.5
10M 614
12・13M 817
15M1020
16
17
18
20M1225
22M16
2531
30M2037
図のt寸法が上表より
小さくならないようY・
Fをご選定ください。

追加工

型式−Y−F−MA−(YKC・WSC・APC)
SL-SFXHB25−50−F32−MA10−YKC-APC
AlterationsY寸法公差変更スパナ掛け四面変更インロー追加
【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ　追加工1【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ　追加工2【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ　追加工3
CodeYKCWSCAPC
Spec.Y寸法公差を±0.05
へ変更します。
[ ! ]すべてのタイプに適用
指定方法  YKC		スパナ掛け二面幅を四面
カットに追加工します。
[ ! ]標準・段付タイプに適用
指定方法  WSC		座面部分にインローを追加します。
[ ! ]すべてのタイプに適用
指定方法 APC
DMAPCg6
6M 36
8M 48
10M 610
12M 812
1313
15M1015
1616
1717
1818
DMAPCg6
20M1220
2222
25M1625
25AM12
30M2030
30AM16
¥/1Code400400600
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
軸径(mm)
材質
表面処理
洗浄方法
M(並目)
H寸(mm)
ツバ部サイズ
ねじ径選択 [MA]
F(mm)
Y(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
3
10
標準
3
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

6
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
3
14
ワイド
3
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

8
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
4
12
標準
4
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

8
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
4
16
ワイド
4
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

10
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
6
15
標準
4 ～ 6
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

10
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
6
20
ワイド
4 ～ 6
5 ～ 100
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

12
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
8
17
標準
5 ～ 8
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

13
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
8
18
標準
5 ～ 8
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

15
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
10
20
標準
6 ～ 10
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

16
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
10
21
標準
6 ～ 10
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

17
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

18
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

20
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
12
26
標準
6 ～ 12
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

20
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
8
26
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

22
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
16
28
標準
6 ～ 12
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

22
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
12
28
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

25
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
16
31
標準
8 ～ 16
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

25
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
12
31
ワイド
8 ～ 16
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

30
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
20
36
標準
8 ～ 20
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

30
[スチール] S45C相当
無電解ニッケルメッキ
精密洗浄
16
36
ワイド
8 ～ 20
10 ～ 150
4 ～ 75
S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

6
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
3
10
標準
3
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

6
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
3
14
ワイド
3
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

8
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
4
12
標準
4
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

8
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
4
16
ワイド
4
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

10
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
6
15
標準
4 ～ 6
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

10
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
6
20
ワイド
4 ～ 6
5 ～ 100
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

12
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
8
17
標準
5 ～ 8
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

13
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
8
18
標準
5 ～ 8
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

15
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
10
20
標準
6 ～ 10
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

16
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
10
21
標準
6 ～ 10
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

17
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

18
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

20
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
12
26
標準
6 ～ 12
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

20
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
8
28
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

22
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
16
28
標準
6 ～ 12
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

22
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
12
26
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

25
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
16
31
標準
8 ～ 16
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

25
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
12
31
ワイド
8 ～ 16
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

30
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
20
36
標準
8 ～ 20
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

30
[スチール] SCM435相当
無電解ニッケルメッキ
精密洗浄
16
36
ワイド
8 ～ 20
10 ～ 150
4 ～ 75
SCM435相当
無電解ニッケルメッキ
10

1個

-( - )

6日目

6
[ステンレス] SUS304
なし
精密洗浄
3
10
標準
3
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

6
[ステンレス] SUS304
なし
精密洗浄
3
14
ワイド
3
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

8
[ステンレス] SUS304
なし
精密洗浄
4
12
標準
4
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

8
[ステンレス] SUS304
なし
精密洗浄
4
16
ワイド
4
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

10
[ステンレス] SUS304
なし
精密洗浄
6
15
標準
4 ～ 6
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

10
[ステンレス] SUS304
なし
精密洗浄
6
20
ワイド
4 ～ 6
5 ～ 100
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

12
[ステンレス] SUS304
なし
精密洗浄
8
17
標準
5 ～ 8
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

13
[ステンレス] SUS304
なし
精密洗浄
8
18
標準
5 ～ 8
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

15
[ステンレス] SUS304
なし
精密洗浄
10
20
標準
6 ～ 10
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

16
[ステンレス] SUS304
なし
精密洗浄
10
21
標準
6 ～ 10
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

17
[ステンレス] SUS304
なし
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

18
[ステンレス] SUS304
なし
精密洗浄
10
23
標準
6 ～ 10
10 ～ 150
2 ～ 60
SUS304
-
10

1個

-( - )

5日目

20
[ステンレス] SUS304
なし
精密洗浄
12
26
標準
6 ～ 12
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

20
[ステンレス] SUS304
なし
精密洗浄
8
26
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

22
[ステンレス] SUS304
なし
精密洗浄
16
28
標準
6 ～ 12
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

22
[ステンレス] SUS304
なし
精密洗浄
12
28
ワイド
6 ～ 12
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

25
[ステンレス] SUS304
なし
精密洗浄
16
31
標準
8 ～ 16
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

25
[ステンレス] SUS304
なし
精密洗浄
12
31
ワイド
8 ～ 16
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

30
[ステンレス] SUS304
なし
精密洗浄
20
36
標準
8 ～ 20
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

30
[ステンレス] SUS304
なし
精密洗浄
16
36
ワイド
8 ～ 20
10 ～ 150
4 ～ 75
SUS304
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特徴】軸部g6公差のため回転分の支点としてお使いいただける片持ちピンです。本体取付はねじでしっかり固定が可能です。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●材質SCM435相当以外
数量区分標準対応個別対応
小口大口大口
数 量1〜45〜1213〜1920〜4950〜100101〜200201以上
値引率基準単価5%10%18%20%20%お見積り
出荷日通常＋1日＋6日＋12日
[ ! ]表示数量超えはWOSにてご確認ください。

●材質SCM435相当
数量区分標準対応個別対応
小口大口大口
数 量1〜45〜1213〜1920〜4950〜100101〜200201以上
値引率基準単価5%10%18%20%20%お見積り
出荷日通常＋5日＋11日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質SCM435相当以外
 6 日目出荷
[ NG ]ストーク適用不可
●材質SCM435相当
 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

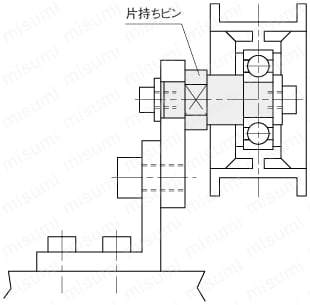

使用例

【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプ:関連画像
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】片持ちピン　ボルトマウント・めねじタイプ・標準タイプのレビュー

この商品のレビューはありません レビューを書く

片持ちピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
