【クリーン洗浄品】位置決めピン用ブシュ　フリー　ストレートタイプ

【クリーン洗浄品】位置決めピン用ブシュ　フリー　ストレートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定279件の候補があります。

Loading...

外形図・規格表

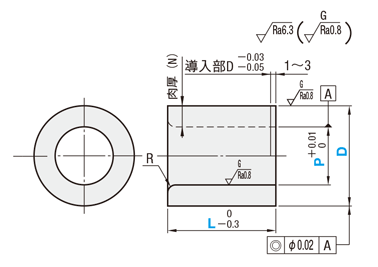

■スタンダードタイプ

[ ! ]

■薄肉タイプ

[ ! ]

■スタンダードタイプ
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
p6m6ｈ7洗浄方法洗浄環境梱包形態梱包環境
SL-JBAFSPSL-JBAFSSL-JBAFSHSUS304－－脱脂洗浄一般環境防錆梱包一般環境
SH-JBAFSPSH-JBAFSSH-JBAFSH精密洗浄クラス1000脱気2重梱包クラス10
SHD-JBAFSPSHD-JBAFSSHD-JBAFSH電解研磨＋精密洗浄
SL-JBAFMPSL-JBAFMSL-JBAFMHSKS3相当無電解ニッケルメッキ56〜60HRC脱脂洗浄一般環境防錆梱包一般環境
SH-JBAFMPSH-JBAFMSH-JBAFMH精密洗浄クラス1000脱気2重梱包クラス10
SL-JBAFCPSL-JBAFCSL-JBAFCHSUS440Cまたは
13Crステンレス		−50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-JBAFCPSH-JBAFCSH-JBAFCH精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]p6タイプはm6タイプよりも、内径収縮が大きい為、穴加工の際はご注意ください。（こちら圧入後の内径変化参照）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

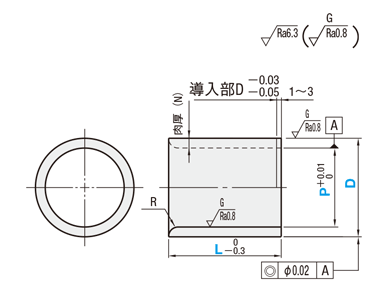

■薄肉タイプ
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
p6m6ｈ7洗浄方法洗浄環境梱包形態梱包環境
SL-JBAUFMPSL-JBAUFMSL-JBAUFMHSKS3相当無電解ニッケルメッキ56〜60HRC脱脂洗浄一般環境防錆梱包一般環境
SH-JBAUFMPSH-JBAUFMSH-JBAUFMH精密洗浄クラス1000脱気2重梱包クラス10
SL-JBAUFCPSL-JBAUFCSL-JBAUFCHSUS440Cまたは
13Crステンレス		−50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-JBAUFCPSH-JBAUFCSH-JBAUFCH精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]p6タイプはm6タイプよりも、内径収縮が大きい為、穴加工の際はご注意ください。（こちら圧入後の内径変化参照）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−L
SL-JBAFSP10−P4.00−L8.5
SH-JBAFSP10−P8.00−L15.0
■スタンダードタイプ
型式P
指定0.01mm単位		L
指定0.1mm単位		肉厚(N)R
TypeDD許容差
p6m6h7
(p6)
SL-JBAFSP
SH-JBAFSP
SHD-JBAFSP

SL-JBAFMP
SH-JBAFMP

SL-JBAFCP
SH-JBAFCP

(m6)
SL-JBAFS
SH-JBAFS
SHD-JBAFS

SL-JBAFM
SH-JBAFM

SL-JBAFC
SH-JBAFC

(h7)
SL-JBAFSH
SH-JBAFSH
SHD-JBAFSH

SL-JBAFMH
SH-JBAFMH

SL-JBAFCH
SH-JBAFCH		5+0.020
+0.012		+0.012
+0.004		 0
-0.012		2.00〜2.505.0〜6.01.25〜1.500.8
62.00〜3.005.0〜8.01.50〜2.00
7+0.024
+0.015		+0.015
+0.006		 0
-0.015		2.00〜3.505.0〜8.01.75〜2.500.8
83.00〜4.505.0〜13.01.75〜2.501
93.00〜4.505.0〜20.02.25〜3.00
104.00〜6.501.75〜3.00
11+0.029
+0.018		+0.018
+0.007		 0
-0.018		6.00〜8.005.0〜20.01.50〜2.501
126.00〜8.501.75〜3.002
136.00〜8.502.25〜3.50
146.00〜9.002.50〜4.00
158.00〜10.505.0〜40.02.25〜3.502
168.00〜10.502.75〜4.00
179.00〜11.503.25〜4.002
1810.00〜12.502.75〜4.00
19+0.035
+0.022		+0.021
+0.008		 0
-0.021		10.00〜12.505.0〜40.03.25〜4.502
2012.00〜13.503.25〜4.00
2112.00〜13.503.75〜4.50
2212.00〜13.504.25〜5.00
2313.00〜13.504.75〜5.00
2413.00〜13.505.25〜5.50
2513.00〜15.504.75〜6.00
2615.00〜16.504.75〜5.50
2715.00〜17.504.75〜6.00
2815.00〜18.005.00〜6.50
2916.00〜19.005.00〜6.50
3016.00〜20.505.0〜60.04.75〜7.003
31+0.042
+0.026		+0.025
+0.009		 0
-0.025		16.00〜20.505.0〜60.05.25〜7.503
3217.00〜22.005.00〜7.50
3318.00〜23.005.00〜7.50
3419.00〜24.005.00〜7.50
3520.00〜25.005.00〜7.50
[ ! ]P≦3.59はL≦P×2.5　　P≧3.60はL≦P×3.0　[ ! ](D－P)/2≦2の場合、Rは2以下になります。
■薄肉タイプ
型式P
指定0.01mm単位		L
指定0.1mm単位		肉厚(N)R
TYPEDD許容差
p6m6ｈ7
(p6)
SL-JBAUFMP
SH-JBAUFMP
SL-JBAUFCP
SH-JBAUFCP

(m6)
SL-JBAUFM
SH-JBAUFM
SL-JBAUFC
SH-JBAUFC

(h7)
SL-JBAUFMH
SH-JBAUFMH
SL-JBAUFCH
SH-JBAUFCH		5＋0.020
＋0.012		＋0.012
＋0.004		 0
-0.012		2.20～3.005.0～7.51.00～1.400.5
以下
63.00～4.005.0～8.01.00～1.50
7＋0.024
＋0.015		＋0.015
＋0.006		 0
-0.015		3.51～5.005.0～8.01.00～1.740.5
84.51～6.005.0～13.0
94.51～7.005.0～20.01.00～2.24
106.51～8.001.00～1.74
11＋0.029
＋0.018		＋0.018
＋0.007		 0
-0.018		8.00～9.005.0～20.01.00～1.500.5
128.51～9.001.50～1.74
138.51～10.001.50～2.24
149.00～11.001.50～2.50
1510.51～12.005.0～40.01.50～2.240.5
1610.51～12.501.75～2.751
1710.51～13.002.00～3.24
1810.51～14.002.00～2.74
19＋0.035
＋0.022		＋0.021
＋0.008		 0
-0.021		12.51～14.005.0～40.02.50～3.251
2013.51～15.002.50～3.24
2113.51～15.003.00～3.75
2213.51～17.002.50～4.24
2313.51～18.002.50～4.75
2413.51～19.002.50～5.25
2515.51～19.003.00～4.74
2616.51～20.003.00～4.74
2717.51～21.003.00～4.75
2818.01～22.003.00～5.00
2919.01～23.003.00～5.00
3020.51～24.005.0～40.03.00～4.741.5
31＋0.042
＋0.026		＋0.025
＋0.009		 0
-0.025		20.51～24.005.0～40.03.50～5.241.5
3222.01～25.003.50～5.00
3323.01～26.003.50～5.00
3424.01～27.003.50～5.00
3525.01～29.005.0～60.03.00～4.99
[ ! ]P≦3.59はL≦P×2.5　　P≧3.60はL≦P×3.0　[ ! ](D－P)/2≦2の場合、Rは2以下になります。

追加工

型式−P−L−(RS)
SL-JBAFSP20−P12.00−L20.0−RS
[ ! ]スタンダードタイプに適用
AlterationCodeSpec.￥/1Code
接着溝加工
L≦13.0の場合　L＞13.0の場合
RS接着用の溝を加工します。
[ ! ]外径溝数
・L≦13.0の場合→2本加工
・L＞13.0の場合→3本加工
指定方法 RS

[ ! ]D≦13の時、D−P≧3
D≧14の時、D−P≧4

[ NG ]L＜9.0は適用不可		300
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
