【クリーン洗浄品】支柱ピン　段付タイプ　-めねじ-

【クリーン洗浄品】支柱ピン　段付タイプ　-めねじ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定112件の候補があります。

Loading...

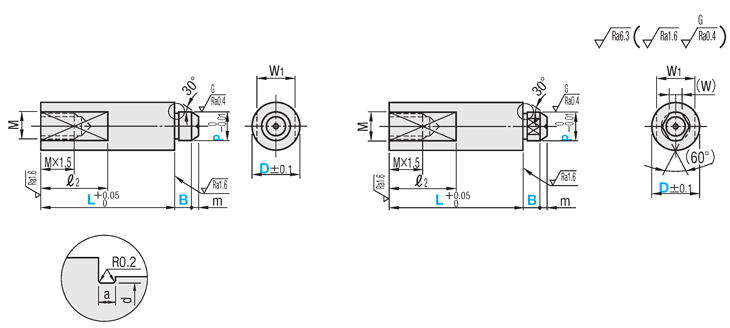

外形図・規格表

● めねじタイプ
(丸)
(ダイヤ)
a＝1.0
d＝P－0.2
[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
丸ダイヤ[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SHPASUSL-SDPASUSUS304--脱脂洗浄一般環境防錆梱包一般環境
SH-SHPASUSH-SDPASU精密洗浄クラス1000脱気2重梱包クラス10
SHD-SHPASUSHD-SDPASU電解研磨＋精密洗浄
SL-SHPARSL-SDPARS45C相当硬質クロムメッキメッキ硬度 750HV〜
脱脂洗浄一般環境防錆梱包一般環境
SH-SHPARSH-SDPAR精密洗浄クラス1000脱気2重梱包クラス10
SL-SHPAHR−焼入硬度 45〜50HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-SHPAHR精密洗浄クラス1000脱気2重梱包クラス10
SL-SHPACSL-SDPACSUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-SHPACSH-SDPAC精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−P−B
SH-SDPASU20−L50.00−P8.00−B3
型式L
指定0.01mm単位		P
指定0.01mm単位		B
選択		mM
(並目)		＊締付トルク
N・cm		W1(W)ℓ2
TypeD
<丸>
SL-SHPASU
SH-SHPASU
SHD-SHPASU

SL-SHPAR
SH-SHPAR

SL-SHPAHR
SH-SHPAHR

SL-SHPAC
SH-SHPAC		<ダイヤ>
SL-SDPASU
SH-SDPASU
SHD-SDPASU

SL-SDPAR
SH-SDPAR




SL-SDPAC
SH-SDPAC		610.00〜50.003.00〜4.002
3
4
5		1M39851.08
83.00〜6.0071.5
1020.00〜80.00281.5
124.00〜8.00M5461101.810
154.00〜10.003132.2
205.00〜10.00M81911172.5
258.00〜15.00M103783203
[ ! ]インローは首下部の強度に注意 >> こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはｽﾌﾟﾘﾝｸﾞﾜｯｼｬ使用時は該当しません。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
詳細材質
表面処理
焼入れ
洗浄方法
硬度
外径 D(mm)
B(mm)
L(mm)
P(mm)
材質証明書：材質
材質証明書：表面処理
材質・表面処理を明確に表記できない理由（～など）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
15
2 ～ 5
20 ～ 80
4 ～ 10
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
20
2 ～ 5
20 ～ 80
5 ～ 10
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
25
2 ～ 5
20 ～ 80
8 ～ 15
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
6
2 ～ 5
10 ～ 50
3 ～ 4
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
8
2 ～ 5
10 ～ 50
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
10
2 ～ 5
20 ～ 80
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
12
2 ～ 5
20 ～ 80
4 ～ 8
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
15
2 ～ 5
20 ～ 80
4 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
20
2 ～ 5
20 ～ 80
5 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
25
2 ～ 5
20 ～ 80
8 ～ 15
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
15
2 ～ 5
20 ～ 80
4 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
20
2 ～ 5
20 ～ 80
5 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
25
2 ～ 5
20 ～ 80
8 ～ 15
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
15
2 ～ 5
20 ～ 80
4 ～ 10
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
20
2 ～ 5
20 ～ 80
5 ～ 10
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
精密洗浄
焼入硬度 50～55HRC
25
2 ～ 5
20 ～ 80
8 ～ 15
SUS440Cまたは13Crステンレス
なし
-
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
6
2 ～ 5
10 ～ 50
3 ～ 4
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
8
2 ～ 5
10 ～ 50
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
10
2 ～ 5
20 ～ 80
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
12
2 ～ 5
20 ～ 80
4 ～ 8
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
15
2 ～ 5
20 ～ 80
4 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
20
2 ～ 5
20 ～ 80
5 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
焼入硬度 45～50HRC メッキ硬度 750HV～
25
2 ～ 5
20 ～ 80
8 ～ 15
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
6
2 ～ 5
10 ～ 50
3 ～ 4
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
8
2 ～ 5
10 ～ 50
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
10
2 ～ 5
20 ～ 80
3 ～ 6
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
12
2 ～ 5
20 ～ 80
4 ～ 8
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
15
2 ～ 5
20 ～ 80
4 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
20
2 ～ 5
20 ～ 80
5 ～ 10
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
精密洗浄
メッキ硬度 750HV～
25
2 ～ 5
20 ～ 80
8 ～ 15
S45C相当
硬質クロムメッキ
含有物質がS45Cと完全一致しないため
10

1個

-( - )

6日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
15
2 ～ 5
20 ～ 80
4 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
20
2 ～ 5
20 ～ 80
5 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
精密洗浄
なし
25
2 ～ 5
20 ～ 80
8 ～ 15
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
15
2 ～ 5
20 ～ 80
4 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
20
2 ～ 5
20 ～ 80
5 ～ 10
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
25
2 ～ 5
20 ～ 80
8 ～ 15
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
6
2 ～ 5
10 ～ 50
3 ～ 4
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
8
2 ～ 5
10 ～ 50
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
10
2 ～ 5
20 ～ 80
3 ～ 6
SUS304
-
-
10

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
なし
電解研磨＋精密洗浄
なし
12
2 ～ 5
20 ～ 80
4 ～ 8
SUS304
-
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高さの指定範囲が広く、水平方向での丸とダイヤでの位置決めと高さ調整が可能な位置決めピンです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
◦丸形状
D￥基準単価
SUS304S45C相当 硬質クロムメッキS45C相当 焼入 硬質クロムメッキSUS440Cまたは13Crステンレス
SL-SHPASUSH-SHPASUSHD-SHPASUSL-SHPARSH-SHPARSL-SHPAHRSH-SHPAHRSL-SHPACSH-SHPAC
 62,3402,7903,0601,8102,0102,0602,2602,2802,480
 82,3402,7903,0601,8102,0102,0602,2602,2802,480
102,3402,7903,0601,8102,0102,0602,2602,2802,480
122,4902,9403,2101,9902,1902,2702,4702,4402,640
152,4902,9403,2101,9902,1902,2702,4702,4402,640
202,4902,9403,2101,9902,1902,2702,4702,4402,640
252,6503,1003,3702,0202,2202,3402,5402,9103,110
◦ダイヤ形状
D￥基準単価
SUS304S45C相当 硬質クロムメッキSUS440Cまたは13Crステンレス
SL-SDPASUSH-SDPASUSHD-SDPASUSL-SDPARSH-SDPARSL-SDPACSH-SDPAC
 62,5302,9803,2501,9502,1502,4702,670
 82,5302,9803,2501,9502,1502,4702,670
102,5302,9803,2501,9502,1502,4702,670
122,7003,1503,4202,1602,3602,6502,850
152,7003,1503,4202,1602,3602,6502,850
202,7003,1503,4202,1602,3602,6502,850
252,9803,4303,7002,4202,6203,0203,220
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜1920〜3435〜4950〜100101～200201〜
値引率基準単価5%10%18%18%お見積り
出荷日通常＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SUS304
 6 日目出荷
[ NG ]ストーク適用不可
●SUS304以外
 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

【クリーン洗浄品】支柱ピン　段付タイプ　-めねじ-:関連画像
閉じる

あと10項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】支柱ピン　段付タイプ　-めねじ-のレビュー

この商品のレビューはありません レビューを書く

高さ調整ピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

back next

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.

閉じる

比較リスト
