ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド半月形偏芯固定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,000円～ 2,410円

税込価格: 1,100円～ 2,651円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

各種アジャスタ
特長：

固定タイプ
接地面材質：

金属
幅 D(mm)：

90
機能特徴：

アンカーボルト固定
首振り機構：

なし

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定15件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

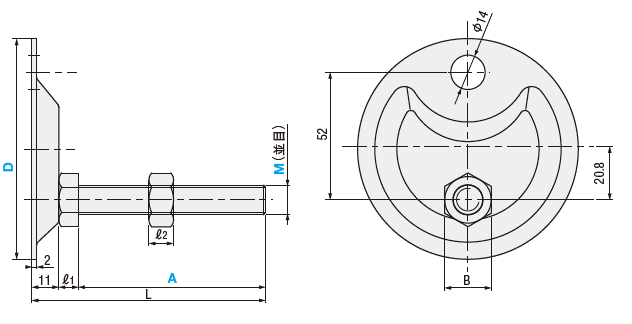

外形図

Type	[ M ]材質	[ S ]表面処理
E－FJWH	SS400相当	亜鉛メッキ
E－FJWHB	SS400相当	電着塗装(黒)
E－FJWHS	SUS304相当	バフ研磨

規格表

注文例		型番(Type·D)	-	M	-	A
		E-FJWH90	-	16	-	100

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		M	A	L	ℓ1	ℓ2	B	垂直耐荷重 (kN)	質量 (g)	￥基準価格
Type	D									E-FJWH	E-FJWHB	E-FJWHS
E－FJWH E－FJWHB (SS400相当) E－FJWHS (SUS304相当)	90	12	50	69	8	10	19	1.2	170	1,000	1,120	1,890
			100	119					205	1,030	1,170	1,980
		16	50	71	10	13	24	1.4	235	1,040	1,200	2,010
			100	121					300	1,110	1,360	2,280
			150	171					365	1,150	1,430	2,410

型番リスト

表示件数:

型番	ねじの呼び M	ねじ部材質	本体材質	ねじの長さ A(mm)	詳細本体材質	本体表面処理	ねじ部材質(詳細)	ねじ部表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-FJWH90-12-50

4個

1,000円( 1,100円 )

9日目～

E-FJWH90-12-100

4個

1,030円( 1,133円 )

9日目～

E-FJWH90-16-50

4個

1,040円( 1,144円 )

9日目～

E-FJWH90-16-100

4個

1,110円( 1,221円 )

9日目～

E-FJWH90-16-150

4個

1,150円( 1,265円 )

9日目～

E-FJWHB90-12-50

4個

1,120円( 1,232円 )

9日目～

E-FJWHB90-12-100

4個

1,170円( 1,287円 )

9日目～

E-FJWHB90-16-50

4個

1,200円( 1,320円 )

9日目～

E-FJWHB90-16-100

4個

1,360円( 1,496円 )

9日目～

E-FJWHB90-16-150

4個

1,430円( 1,573円 )

9日目～

E-FJWHS90-12-50

4個

1,890円( 2,079円 )

9日目～

E-FJWHS90-12-100

4個

1,980円( 2,178円 )

9日目～

E-FJWHS90-16-50

4個

2,010円( 2,211円 )

9日目～

E-FJWHS90-16-100

4個

2,280円( 2,508円 )

9日目～

E-FJWHS90-16-150

4個

2,410円( 2,651円 )

9日目～

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

閉じる

あと8項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
