５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...

詳細情報を確認する

  • フレームシリーズ：
    ミスミ　5シリーズ（溝幅6mm）
  • 材質：
    A6N01SS-T5
  • フレームシリーズ：
    HFS
  • ブラケットタイプ：
    補強用フレームブラケット
  • 適合ボルト：
    M5ボルト
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A6N01SS-T5

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×2が正規(斜め部分)の仕上がり寸法となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

Loading...

外形図・規格表

（30度及び60度カットされた面とザグリ穴部は表面処理なし）

(シルバー)
HFBL30A5－2020
HFBL30A5－2040
HFBL30A5－2060
HFBL30A5－2080
HFBL30A5－2550

(黄)
HFBLY30A5－2020
HFBLY30A5－2040

＜正面図＞
HFBL30A5－2020
HFBLY30A5－2020


HFBL30A5－2040
HFBLY30A5－2040


HFBL30A5－2060

HFBL30A5－2080

HFBL30A5－2550

B部詳細図

A部詳細図

(シルバー)
HFBL30A5－4080

＜正面図＞
HFBL30A5－4080

B部詳細図

A部詳細図

５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ:関連画像
[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type[ M ]材質[ S ]表面処理
HFBL30A5A6N01SS－T5白アルマイト処理
HFBLY30A5A6N01SS－T5焼付塗装(黄色)＊1
[ ! ]＊1 HFBLYの色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。

規格表

型式‐L
HFBL30A5−2020‐300
HFBLY30A5−2020‐300

■30度・60度タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位		DｄF1G1t1使用フレーム適合ボルト・ナット・座金アルミフレーム加工費
TypeNo.MinMax穴１・2用
ボルト		個数ナット個数座金個数￥基準単価
300mm未満		￥スライド単価
300mm未満		￥基準単価/m
300mm以上		￥スライド単価/ｍ
300mm以上		￥基準単価
1〜4コ5〜2021〜301〜4コ5〜2021〜30
HFBL30A52020100500115.514274HFS5-2020CBE5-102HNTT5-52PWF523602402251,0951,0059002,150
2040100500HFS5-20404443902101952,0251,9201,6953,000
2060100500HFS5-20606667807506752,6552,5352,2353,860
2080150500HFS5-20808881,1251,0809603,8553,6603,2404,640
25501005001728HFS5-25504441,0059458403,3453,1652,8203,000
40801505001427HFS5-40808881,8901,8901,6058,6708,2207,3054,640
HFBLY30A5
焼付塗装(黄色)		2020100500HFS5-20202228107806601,6351,5601,3052,150
2040100500HFS5-20404449609157653,2103,0152,6853,000

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価＋ 加工費＝販売単価
例:HFBL30A5-2060ｰ200
⇒780+3,860=4,640円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例:HFBL30A5-2060-500
⇒2,655×0.5m+3,860=5,180円　(1円単位は切り捨て)

※追加工をご選択頂いた場合は追加工費プラスとなります。

追加工

型式
-
L
-
(SET・SST・SEU・SSU・SEP・SSP)
HFBL30A5−2020
-
300
-
SET
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.適用ブラケット￥/1Code
SETSSTSEUSSUSEPSSP
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
先入れバネナット
ステンレス
SEP
(後入れバネナット)
SSP
(後入れバネナット
ステンレス)		詳細のボルトとナットの
詳細スペックは下表の通りです
（セット品の価格はブラケットの価格に加算します）		HFBL30A5-2020
HFBLY30A5-2020		10086134130130120
HFBL30A5-2040
HFBLY30A5-2040		200172268260260240
HFBL30A5-2060300258402390390360
HFBL30A5-2080400344536520520480
HFBL30A5-2550200172268260260240
HFBL30A5-4080400344536520520480

追加工詳細

■適応ボルト・ナット・座金セット詳細
追加工型式穴１・2用ボルトナット座金
型式材質タイプ型式材質ストッパ型式材質
SETCBE5-10SCM435先入れHNTT5-5S10C相当無しPWF5SPCC
SST
(ステンレス)		SCB5-10SUS304相当先入れHNTTSN5-5SUS316相当無しSPWF5SUS304
SEUCBE5-10SCM435先入れHNTU5-5S10C相当有りPWF5SPCC
SSU
(ステンレス)		SCB5-10SUS304相当先入れSHNTU5-5SUS304相当有りSPWF5SUS304
SEPCBE5-10SCM435後入れHNTP5-5S10C相当有りPWF5SPCC
SSP
(ステンレス)		SCB5-10SUS304相当後入れSHNTP5-5SUS316相当有りSPWF5SUS304
[ ! ]ボルト・ナット・座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。

型番リスト

表示件数:
  1. 1
型番
表面処理
フレームサイズ
フレーム接続穴数
全長L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
白アルマイト処理
2020用
2
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

白アルマイト処理
2040用
4
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

白アルマイト処理
2060用
6
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

白アルマイト処理
2080用
8
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

白アルマイト処理
2550用
4
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

白アルマイト処理
4080用
8
100 ～ 500
白アルマイト処理
10

1個

-( - )

3日目

焼付塗装(黄色)
2020用
2
100 ～ 500
焼付塗装(黄色)
10

1個

-( - )

3日目

焼付塗装(黄色)
2040用
4
100 ～ 500
焼付塗装(黄色)
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品の補強用フレームブラケット45度形状に加え、30度・60度形状を追加いたしました。
追加工ご指定時、締付に平座金を追加しましたので従来品よりねじが緩みにくい構造です。
同シリーズ45度形状の商品はこちら

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×2が正規(斜め部分)の仕上がり寸法となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

価格表

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価＋ 加工費＝販売単価
例:HFBL30A5-2060ｰ200
⇒780+3,860=4,640円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例:HFBL30A5-2060-500
⇒2,655×0.5m+3,860=5,180円　(1円単位は切り捨て)

※追加工をご選択頂いた場合は追加工費プラスとなります。

概要・仕様

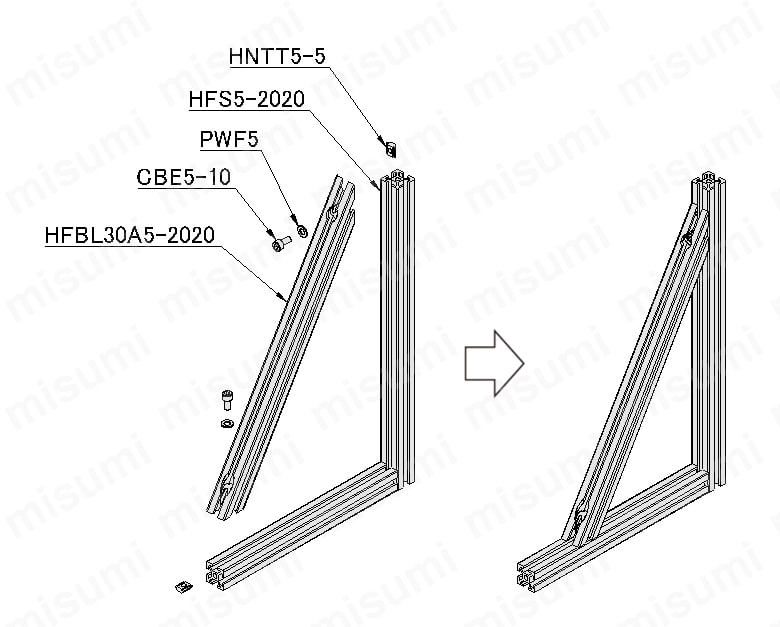

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
