【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ
  • 精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定1,828件の候補があります。

Loading...

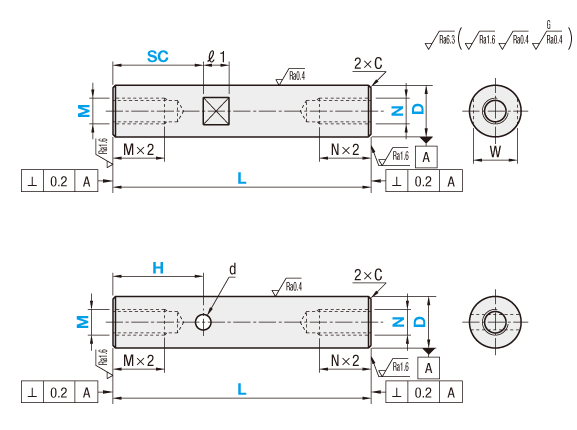

外形図・規格表

キリ穴付きタイプ（8≦D≦30、L≦500）
スパナ溝付きタイプ

[ ! ]D部面粗度はメッキ品メッキ無し品はです。
■L寸法公差
外径g6・h5のシャフト
（焼き入れ）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト
（焼きなし）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

指示無き寸法公差

寸法区分寸法
公差
を超え以下
0.56±0.1
630±0.2
30120±0.3
120400±0.5
[ ! ]JIS B 0405ｍ級(中級)
に準拠。

[ ! ]L、SC、H寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。

Type[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
スパナ溝付きキリ穴付き
D公差f8D公差g6D公差h5洗浄方法洗浄環境梱包形態梱包環境
SL-PSSFGZ−−−SUS304−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSFGZ精密洗浄クラス1000脱気2重梱包クラス10
−SL-SSFJZSL-SSFUZSL-SSFHZSUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-SSFJZSH-SSFUZSH-SSFHZ精密洗浄クラス1000脱気2重梱包クラス10
−SL-PSSFJZSL-PSSFUZSL-PSSFHZSUS440Cまたは
13Cr系ステンレス		硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSFJZSH-PSSFUZSH-PSSFHZ精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSFJZ−SL-RSFHZSUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-RSFJZSH-RSFHZ精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSSFJZ−SL-RSSFHZSUS440Cまたは
13Cr系ステンレス		脱脂洗浄一般環境防錆梱包一般環境
SH-RSSFJZSH-RSSFHZ精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]スパナ溝・キリ穴加工部・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]キリ穴加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUJ2、SUS440C、13Cr系ステンレスの耐食性について下部▼より詳細ご確認ください。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
−
L
−
M
−
N
−
SC
SL-PSSFGZ10
−
200
−
M5
−
N5
−
SC10
SH-PSSFGZ20
−
500
−
M6
−
N10
−
SC10
D公差
Df8g6h5
6−0.010
−0.028		−0.004
−0.012		  0
−0.005
8−0.013
−0.035		−0.005
−0.014		  0
−0.006
10
12−0.016
−0.043		−0.006
−0.017		  0
−0.008
13
15
16
18
20−0.020
−0.053		−0.007
−0.020		  0
−0.009
25
30
35−0.025
−0.064		−0.009
−0.025		  0
−0.011
40
50
■スパナ溝付タイプ
型式L
指定1mm単位		M(並目)・N(並目)
選択		SC
指定1mm単位		Wℓ1C
TypeD
D公差f8
SL-PSSFGZ
SH-PSSFGZ

D公差g6
SL-SSFJZ
SH-SSFJZ

SL-PSSFJZ
SH-PSSFJZ

SL-RSFJZ
SH-RSFJZ

SL-RSSFJZ
SH-RSSFJZ

D公差h5
SL-SSFUZ
SH-SSFUZ

SL-PSSFUZ
SH-PSSFUZ

[ ! ]低温黒色クロムメッキ品
D≦30		615～8003          [ ! ]SC＋ℓ1≦L
[ ! ]SC≧0
[ ! ]スパナ溝詳細こちら		580.5
以下
815～800345        7
1015～8003456       8
1215～800(3)4568      1010
1315～800(3)4568      11
1515～800(3)456810     13
1616～800 456810     14
1830～800 45681012    16
2030～800 45681012    171.0
以下
2535～800 4568101216   22
3035～800   6810121620  2715
3535～800    81012162024 30
4050～800     1012162024303620
5065～800      121620243041
[ ! ]全長LはM×2＋N×2≦Lが必要です。
[ ! ]M×2.5＋４＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]M（　）・N（　）寸法はD公差g6のみご選択いただけます。
■キリ穴付タイプ
型式L
指定1mm単位		M(並目)・N(並目)
選択		H
指定1mm単位		dC
TypeD
SL-SSFHZ
SH-SSFHZ

SL-PSSFHZ
SH-PSSFHZ

SL-RSFHZ
SH-RSFHZ

SL-RSSFHZ
SH-RSSFHZ		815～500345        [ ! ]L≧H＋d/2＋N×2.5＋6
[ ! ]H≧M×2.5＋d/2＋6		30.5
以下
1015～5003456
1215～500(3)4568
1315～500(3)4568      4
1515～500(3)456810
1616～500 456810
1830～500 45681012    6
2030～500 45681012    1.0
以下
2535～500 4568101216   7
3035～500   6810121620
[ ! ]全長LはM×2＋N×2≦Lが必要です。
[ ! ]M×2.5＋４＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]M（　）・N（　）寸法はD公差g6のみご選択いただけます。
並目ねじピッチ
M･Npitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5

追加工詳細

・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工を選択の場合、スパナ溝・キリ穴部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SL-PSSFGZ30-500.5-M8-N10-SC10-LKC400
FC

平面取り1箇所追加

Dｈ
6～181
20～402
503
[ ! ]FC,A=指定1mm単位
[ ! ]D≦30：FC≦5×D、
  D≧35：FC≦3×D
[ ! ]A=0またはA≧2

[ NG ]WFCとの併用不可		SL-PSSFGZ30-500-M8-N10-SC10-FC10-A8200
WFC

平面取り2箇所追加

Dｈ
6～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
  D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可		SL-PSSFGZ30-500-M8-N10-SC10-WFC8-A8-E2400
SX

SCのスパナ溝の他に
スパナ溝を追加

DWℓ1 DWℓ1
658 181610
87 2017
108 2522
121010 302715
1311 3530
1513 403620
1614 5041
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]同一平面上での加工不可		SL-PSSFGZ30-500-M8-N10-SC10-SX5400
MSC
NSC

めねじを細目ねじに変更

DMSC・NSC
12・138
15・16810
1881012
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ]MD・NDとの併用不可		SL-PSSFGZ30-500-MSC14-NSC14-SC10300
WRC

90度平面取り2箇所追加

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可		SL-PSSFGZ30-500-M8-N10-SC10-WRC15-Y101,000
MD
ND

めねじ有効長を
M (N) ×3に変更

ー[ ! ]D=10～30かつ、M（N）=6～20適用
[ ! ]両端めねじ：MD×3.5+4+ND×3.5+4≦L

[ NG ]MSC・NSCとの併用不可		SL-PSSFGZ30-500-MD6-ND6-SC10MD：200
ND：200

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
5130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
5100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
6～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

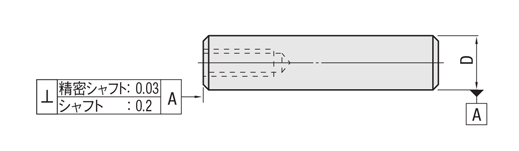

■直角度



硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

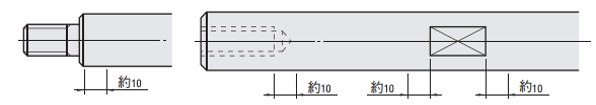

■硬度低下範囲

・加工部から10mm程度


（例）



■焼なましによる硬度低下加工部

・スパナ溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度




※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
6～100.5以上0.5以上
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部




■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。





///部：メッキ剥離部



■13Cr系ステンレス概要
ステンレスリニアシャフトに適した焼き入れ性の良い、耐食性を満たしていると判断した高硬度クロム系ステンレス鋼鋼材
[ ! ]硬度については「シャフト-精度規格」にてご確認ください。

■化学成分
名称
区分
材質記号
規格
化学成分（%）
C
Si
Mn
P
S
Ni
Cr
Mo
Cu
マルテンサイト系
ステンレス
18Cr系
SUS440C
JIS G4303
0.95～1.20
≦1.00
≦1.00
≦0.040
≦0.030
―
16.00～18.00
≦0.75
―
13Cr系
鋼材メーカー規格品
0.60～0.75
≦1.00
≦1.00
≦0.040
≦0.040
≦0.60
11.00～14.00
≦0.75
≦0.25

■耐食性
SUS440C、13Cr系ステンレスはSUJ2と比較し耐食性に優れております。
（図1参照）

耐食性比較試験（参考データ）
連続噴霧試験法（JIS H8502:1999準拠）

試験条件
①熱アルカリ脱脂（70℃、5min）
②塩水噴霧（試験温度35℃）
③乾燥（60℃）
④湿潤（95%RH,35℃）
*②～④を1サイクルとして実施

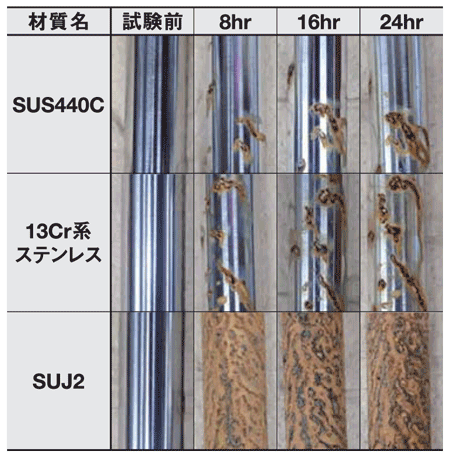

図1 塩水噴霧試験片の参考データ

シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 31
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい
洗浄方法
硬度
めねじ(並目・有効長：呼び径×2) [M](mm)
H(mm)
めねじNを細目ねじ変更 [NSC](㎜)
1箇所スパナ溝追加 [SC](㎜)
めねじ(並目・有効長：呼び径×2) [M](㎜)
めねじ(並目・有効長：呼び径×3) [ND](㎜)
めねじ(並目・有効長：呼び径×2) [N](㎜)
めねじMを細目ねじ変更 [MSC](㎜)
めねじ(並目・有効長：呼び径×3) [MD](㎜)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
6
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 592
3
-
3
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
8
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 792
3 ～ 5
-
3 ～ 5
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
10
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 792
3 ～ 6
-
3 ～ 6
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
10
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 792
3 ～ 6
6
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
10
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 792
-
-
3 ～ 6
-
6
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
10
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 792
-
6
-
-
6
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 8
-
4 ～ 8
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 8
6 ～ 8
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
4 ～ 8
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 8
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 8
-
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
-
-
-
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 8
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 8
-
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
12
20 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
-
-
-
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 8
-
4 ～ 8
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 8
6 ～ 8
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
4 ～ 8
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 8
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 8
-
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
-
-
-
-
6 ～ 8
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 8
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 8
-
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
13
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8
0 ～ 800
-
-
-
8
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 10
-
4 ～ 10
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 10
6 ～ 10
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
4 ～ 10
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 10
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 10
-
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
-
-
-
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 10
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 10
-
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
15
25 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
-
-
-
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 10
-
4 ～ 10
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 10
6 ～ 10
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
4 ～ 10
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 10
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 10
-
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
-
-
-
-
6 ～ 10
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 10
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 10
-
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
16
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 10
0 ～ 800
-
-
-
8 ～ 10
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 12
-
4 ～ 12
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 12
6 ～ 12
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 12
0 ～ 800
4 ～ 12
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 12
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 12
-
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 12
0 ～ 800
-
-
-
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 12
8 ～ 12
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 12
-
8 ～ 12
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
18
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 12
0 ～ 800
-
-
-
8 ～ 12
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 12
-
4 ～ 12
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
4 ～ 12
6 ～ 12
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 14
0 ～ 800
4 ～ 12
-
-
-
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 12
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 12
-
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 14
0 ～ 800
-
-
-
-
6 ～ 12
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
-
4 ～ 12
8 ～ 14
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
-
0 ～ 800
-
6 ～ 12
-
8 ～ 14
-
SUS304
-
-

1個

-( - )

5日目

[ステンレス] SUS304
SUS304
なし
硬質クロムメッキ
20
30 ～ 800
f8
精密洗浄
高周波焼入なし
-
-
8 ～ 14
0 ～ 800
-
-
-
8 ～ 14
-
SUS304
-
-

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 31
  8. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■スパナ溝付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS304　硬質クロムメッキ
D￥基準単価
SL-PSSFGZSL-PSSFGZ
最短LL101L201L401L601最短LL101L201L401L601
～～～～～～～～～～
100200400600800100200400600800
62,8703,5004,1505,2606,0203,0103,6404,2905,4006,160
82,8803,5104,1805,3006,4403,0203,6504,3205,4406,580
102,8803,5104,1805,0006,0303,0203,6504,3205,1406,170
12・132,9303,6104,4105,4206,5603,0703,7504,5505,5606,700
15・163,1904,0305,2105,9007,1703,3304,1705,3506,0407,310
18・203,2604,1705,4306,1907,8603,4004,3105,5706,3308,000
253,4704,5006,0907,0208,5803,6104,6406,2307,1608,720
303,6004,7206,4907,5009,3203,7404,8606,6307,6409,460
353,7905,0306,7108,63010,7703,9305,1706,8508,77010,910
404,0905,5407,6209,97012,6404,2305,6807,76010,11012,780
504,9506,9609,49012,79016,6705,0907,1009,63012,93016,810
SUS440Cまたは13Cr系ステンレス　D公差g6
D￥基準単価
SL-SSFJZSH-SSFJZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
62,2502,3902,5402,6903,3203,4504,9005,0305,1705,2902,8502,9903,1403,2904,1204,2505,9006,0306,1706,290
82,3302,4902,6402,7803,4303,5805,0305,1805,3205,4602,9303,0903,2403,3804,2304,3806,0306,1806,3206,460
102,3902,5602,7202,8803,5303,6905,1405,2805,4405,6002,9903,1603,3203,4804,3304,4906,1406,2806,4406,600
122,5002,6902,8603,0503,7303,9105,4005,5805,7605,9403,1003,2903,4603,6504,5304,7106,4006,5806,7606,940
132,5302,7402,9303,1203,8204,0105,5105,7005,8906,0903,1303,3403,5303,7204,6204,8106,5106,7006,8907,090
152,6302,8603,0803,3004,0504,2705,8006,0306,2506,4803,2303,4603,6803,9004,8505,0706,8007,0307,2507,480
162,6802,9103,1403,3904,1204,3505,9006,1306,3706,6103,2803,5103,7403,9904,9205,1506,9007,1307,3707,610
182,7503,0203,2803,5504,3104,5706,1306,4006,6506,9303,3503,6203,8804,1505,1105,3707,1307,4007,6507,930
202,7903,0403,2903,5504,3104,5706,1306,4006,6506,9303,3903,6403,8904,1505,1105,3707,1307,4007,6507,930
253,1903,7604,2304,6805,6506,1107,8608,3408,8009,2703,7904,3604,8305,2806,4506,9108,8609,3409,80010,270
303,2004,0204,6905,2706,3406,9008,7708,8709,9009,9503,8004,6205,2905,8707,1407,7009,7709,87010,90010,950
353,2104,0304,8205,6007,1307,1308,8808,8809,9609,9603,8104,6305,4206,2007,9307,9309,8809,88010,96010,960
403,4504,4105,3206,2308,0108,0109,9009,90011,22011,2204,0505,0105,9206,8308,8108,81010,90010,90012,22012,220
50－－6,7208,00010,07010,07012,02012,02013,86013,86013,86013,8607,3208,60010,87010,87013,02013,02014,86014,860
D￥基準単価
SL-SSFJZSH-SSFJZ
L501L551L601L651L701L751L501L551L601L651L701L751
〜〜〜〜〜〜〜〜〜〜〜〜
550600650700750800550600650700750800
65,4305,5705,7005,8405,9606,1106,4306,5706,7006,8406,9607,110
85,6105,7505,9006,0506,1806,3406,6106,7506,9007,0507,1807,340
105,7405,9006,0606,2106,3506,5106,7406,9007,0607,2107,3507,510
126,1206,3106,4906,6606,8507,0307,1207,3107,4907,6607,8508,030
136,2806,4806,6606,8507,0507,2407,2807,4807,6607,8508,0508,240
156,7006,9307,1607,3807,6207,8407,7007,9308,1608,3808,6208,840
166,8407,0807,3207,5507,8008,0407,8408,0808,3208,5508,8009,040
187,1907,4507,7107,9808,2408,5108,1908,4508,7108,9809,2409,510
207,1907,4507,7107,9808,2408,5108,1908,4508,7108,9809,2409,510
259,71010,18010,64011,10011,57012,03010,71011,18011,64012,10012,57013,030
3011,03011,04012,16012,74013,30013,46012,03012,04013,16013,74014,30014,460
3511,05011,05013,47013,47013,47013,47012,05012,05014,47014,47014,47014,470
4012,57012,57015,55015,55015,55015,55013,57013,57016,55016,55016,55016,550
5015,72015,72020,08020,08020,08020,08016,72016,72021,08021,08021,08021,080
SUS440Cまたは13Cr系ステンレス　D公差h5
D￥基準単価
SL-SSFUZSH-SSFUZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
62,7602,9103,0603,2203,8603,9905,4505,5905,7305,8703,3603,5103,6603,8204,6604,7906,4506,5906,7306,870
82,8403,0103,1703,3203,9704,1305,5905,7405,8906,0503,4403,6103,7703,9204,7704,9306,5906,7406,8907,050
102,9103,0803,2503,4204,0804,2405,7005,8606,0306,1803,5103,6803,8504,0204,8805,0406,7006,8607,0307,180
123,0203,2203,4003,6004,2904,4705,9706,1606,3506,5503,6203,8204,0004,2005,0905,2706,9707,1607,3507,550
133,0503,2703,4703,6704,3904,5806,0906,2906,4906,7003,6503,8704,0704,2705,1905,3807,0907,2907,4907,700
153,1603,4003,6303,8704,6204,8506,4006,6306,8607,1103,7604,0004,2304,4705,4205,6507,4007,6307,8608,110
163,2103,4503,7003,9504,6904,9506,5006,7506,9907,2403,8104,0504,3004,5505,4905,7507,5007,7507,9908,240
183,2803,5703,8404,1204,9005,1706,7507,0207,2907,5803,8804,1704,4404,7205,7005,9707,7508,0208,2908,580
203,3403,5903,8504,1204,9005,1706,7507,0207,2907,5803,9404,1904,4504,7205,7005,9707,7508,0208,2908,580
253,6704,2404,7005,1606,1206,6008,3508,8209,2809,7404,2704,8405,3005,7606,9207,4009,3509,82010,28010,740
303,6804,5105,1705,7406,8107,3709,2509,36010,38010,4204,2805,1105,7706,3407,6108,17010,25010,36011,38011,420
353,6904,5205,3006,0807,6007,6009,3709,37010,44010,4404,2905,1205,9006,6808,4008,40010,37010,37011,44011,440
403,9404,8905,8106,7108,5008,50010,38010,38011,71011,7104,5405,4906,4107,3109,3009,30011,38011,38012,71012,710
50－－7,2008,47010,56010,56012,50012,50014,34014,34014,34014,3407,8009,07011,36011,36013,50013,50015,34015,340
D￥基準単価
SL-SSFUZSH-SSFUZ
L501L551L601L651L701L751L501L551L601L651L701L751
〜〜〜〜〜〜〜〜〜〜〜〜
550600650700750800550600650700750800
66,0206,1506,2906,4306,5706,7307,0207,1507,2907,4307,5707,730
86,2006,3406,5006,6506,8006,9707,2007,3407,5007,6507,8007,970
106,3306,5006,6606,8206,9807,1507,3307,5007,6607,8207,9808,150
126,7406,9407,1307,3007,5007,6907,7407,9408,1308,3008,5008,690
136,9107,1107,3007,5007,7107,9107,9108,1108,3008,5008,7108,910
157,3507,5807,8308,0608,3008,5408,3508,5808,8309,0609,3009,540
167,4907,7307,9908,2408,5008,7508,4908,7308,9909,2409,5009,750
187,8608,1208,4008,6908,9609,2408,8609,1209,4009,6909,96010,240
207,8608,1208,4008,6908,9609,2408,8609,1209,4009,6909,96010,240
2510,19010,65011,13011,58012,04012,51011,19011,65012,13012,58013,04013,510
3011,50011,52012,64013,21013,77013,93012,50012,52013,64014,21014,77014,930
3511,53011,53013,95013,95013,95013,95012,53012,53014,95014,95014,95014,950
4013,05013,05016,03016,03016,03016,03014,05014,05017,03017,03017,03017,030
5016,19016,19020,55020,55020,55020,55017,19017,19021,55021,55021,55021,550
SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差g6
D￥基準単価
SL-PSSFJZSH-PSSFJZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
62,4602,6802,8903,0803,7803,9805,4905,6905,8906,0903,0603,2803,4903,6804,5804,7806,4906,6906,8907,090
82,5402,7602,9803,1803,8904,0905,6005,8006,0206,2103,1403,3603,5803,7804,6904,8906,6006,8007,0207,210
102,6102,8503,0703,2904,0104,2305,7405,9606,1806,4003,2103,4503,6703,8904,8105,0306,7406,9607,1807,400
122,7403,0103,2703,5504,3104,5706,1306,4006,6506,9303,3403,6103,8704,1505,1105,3707,1307,4007,6507,930
132,7803,0603,3503,6104,3804,6506,2206,5006,7707,0403,3803,6603,9504,2105,1805,4507,2207,5007,7708,040
152,9203,2403,5803,9004,7405,0506,6907,0207,3507,6803,5203,8404,1804,5005,5405,8507,6908,0208,3508,680
162,9603,2903,6403,9904,8205,1706,8107,1607,4907,8403,5603,8904,2404,5905,6205,9707,8108,1608,4908,840
183,1103,5503,9704,4005,3305,7607,4907,9208,3608,7803,7104,1504,5705,0006,1306,5608,4908,9209,3609,780
203,1303,5503,9704,4005,3305,7607,4907,9208,3608,7803,7304,1504,5705,0006,1306,5608,4908,9209,3609,780
253,7604,4405,1405,8207,0007,6809,66010,34011,03011,7104,3605,0405,7406,4207,8008,48010,66011,34012,03012,710
303,8404,8905,7006,5107,8208,62010,74011,13012,36012,6404,4405,4906,3007,1108,6209,42011,74012,13013,36013,640
353,8505,0206,1207,2109,2009,20011,14011,14012,65012,6504,4505,6206,7207,81010,00010,00012,14012,14013,65013,650
404,1905,5506,8308,11010,45010,45012,57012,57014,46014,4604,7906,1507,4308,71011,25011,25013,57013,57015,46015,460
50－－8,82010,60013,37013,37015,57015,57018,20018,20018,20018,2009,42011,20014,17014,17016,57016,57019,20019,200
D￥基準単価
SL-PSSFJZSH-PSSFJZ
L501L551L601L651L701L751L501L551L601L651L701L751
〜〜〜〜〜〜〜〜〜〜〜〜
550600650700750800550600650700750800
66,2906,4906,2106,3806,5606,7407,2907,4907,2107,3807,5607,740
86,4206,6206,8307,0307,2407,4507,4207,6207,8308,0308,2408,450
106,6206,8307,0507,2707,4907,7107,6207,8308,0508,2708,4908,710
127,1907,4507,7107,9808,2408,5108,1908,4508,7108,9809,2409,510
137,3107,5907,8608,1208,4008,6708,3108,5908,8609,1209,4009,670
158,0008,3408,6508,9909,3209,6509,0009,3409,6509,99010,32010,650
168,1808,5208,8609,2109,5309,8809,1809,5209,86010,21010,53010,880
189,2209,65010,08010,51010,93011,37010,22010,65011,08011,51011,93012,370
209,2209,65010,08010,51010,93011,37010,22010,65011,08011,51011,93012,370
2512,38013,07013,75014,43015,11015,79013,38014,07014,75015,43016,11016,790
3013,98014,17015,59016,42017,23017,60014,98015,17016,59017,42018,23018,600
3514,18014,18017,61017,61017,61017,61015,18015,18018,61018,61018,61018,610
4016,33016,33020,60020,60020,60020,60017,33017,33021,60021,60021,60021,600
5020,82020,82027,01027,01027,01027,01021,82021,82028,01028,01028,01028,010
SUS440Cまたは13Cr系ステンレス　D公差h5
D￥基準単価
SL-PSSFUZSH-PSSFUZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
62,9803,2103,4303,6304,3404,5606,0706,2806,4906,7003,5803,8104,0304,2305,1405,3607,0707,2807,4907,700
83,0603,2903,5203,7304,4504,6606,1806,4006,6206,8203,6603,8904,1204,3305,2505,4607,1807,4007,6207,820
103,1403,3903,6203,8504,5804,8106,3306,5706,8007,0203,7403,9904,2204,4505,3805,6107,3307,5707,8008,020
123,2703,5603,8304,1204,9005,1706,7507,0207,2907,5803,8704,1604,4304,7205,7005,9707,7508,0208,2908,580
133,3203,6103,9104,1804,9705,2606,8307,1407,4107,7003,9204,2104,5104,7805,7706,0607,8308,1408,4108,700
153,4603,8004,1504,4905,3405,6807,3307,6808,0308,3704,0604,4004,7505,0906,1406,4808,3308,6809,0309,370
163,5103,8504,2304,5905,4405,8007,4607,8308,1708,5404,1104,4504,8305,1906,2406,6008,4608,8309,1709,540
183,6604,1204,5705,0105,9706,4208,1708,6209,0809,5204,2604,7205,1705,6106,7707,2209,1709,62010,08010,520
203,6904,1204,5705,0105,9706,4208,1708,6209,0809,5204,2904,7205,1705,6106,7707,2209,1709,62010,08010,520
254,2404,9305,6106,2907,4808,15010,13010,82011,50012,1804,8405,5306,2106,8908,2808,95011,13011,82012,50013,180
304,3205,3706,1706,9908,2909,10011,21011,60012,83013,1104,9205,9706,7707,5909,0909,90012,21012,60013,83014,110
354,3305,4906,5907,6809,6909,69011,61011,61013,12013,1204,9306,0907,1908,28010,49010,49012,61012,61014,12014,120
404,6706,0207,3108,59010,93010,93013,05013,05014,94014,9405,2706,6207,9109,19011,73011,73014,05014,05015,94015,940
50－－9,30011,09013,84013,84016,04016,04018,69018,69018,69018,6909,90011,69014,64014,64017,04017,04019,69019,690
D￥基準単価
SL-PSSFUZSH-PSSFUZ
L501L551L601L651L701L751L501L551L601L651L701L751
〜〜〜〜〜〜〜〜〜〜〜〜
550600650700750800550600650700750800
66,9207,1306,8207,0007,1907,3807,9208,1307,8208,0008,1908,380
87,0407,2607,4807,6907,9108,1208,0408,2608,4808,6908,9109,120
107,2607,4807,7107,9308,1708,4008,2608,4808,7108,9309,1709,400
127,8608,1208,4008,6908,9609,2408,8609,1209,4009,6909,96010,240
137,9808,2808,5608,8309,1309,4108,9809,2809,5609,83010,13010,410
158,7109,0609,4009,75010,10010,4409,71010,06010,40010,75011,10011,440
168,8909,2509,6109,97010,32010,6909,89010,25010,61010,97011,32011,690
189,98010,44010,88011,34011,78012,25010,98011,44011,88012,34012,78013,250
209,98010,44010,88011,34011,78012,25010,98011,44011,88012,34012,78013,250
2512,87013,55014,23014,92015,59016,27013,87014,55015,23015,92016,59017,270
3014,46014,65016,07016,89017,70018,07015,46015,65017,07017,89018,70019,070
3514,66014,66018,08018,08018,08018,08015,66015,66019,08019,08019,08019,080
4016,82016,82021,07021,07021,07021,07017,82017,82022,07022,07022,07022,070
5021,31021,31027,49027,49027,49027,49022,31022,31028,49028,49028,49028,490
SUJ2相当　低温黒色クロムメッキ
D￥基準単価
SL-RSFJZSH-RSFJZ
最短LL51L101L151L201L301L401L501L601最短LL51L101L151L201L301L401L501L601
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020030040050060080050100150200300400500600800
62,9003,1103,3403,5304,3105,8406,2006,2106,8103,5003,7103,9404,1305,1106,8407,2007,2107,810
82,8803,0803,2703,6204,3305,8106,2706,2706,9503,4803,6803,8704,2205,1306,8107,2707,2707,950
102,8903,0803,4103,6304,6006,0806,4006,5307,1303,4903,6804,0104,2305,4007,0807,4007,5308,130
122,8903,2303,5703,9104,7606,3806,8307,0607,9903,4903,8304,1704,5105,5607,3807,8308,0608,990
132,9003,2403,5903,9204,9106,5306,9907,3608,2703,5003,8404,1904,5205,7107,5307,9908,3609,270
153,0503,4003,7504,2305,2206,9807,5707,9808,7203,6504,0004,3504,8306,0207,9808,5708,9809,720
163,0503,4003,8704,2305,4707,2307,8308,4109,0603,6504,0004,4704,8306,2708,2308,8309,41010,060
183,0503,5303,9904,4805,7207,5908,3208,74010,0403,6504,1304,5905,0806,5208,5909,3209,74011,040
203,0503,6504,2504,7206,0908,0808,3609,44010,7703,6504,2504,8505,3206,8909,0809,36010,44011,770
253,5704,4105,2506,0807,4109,78010,62011,91013,9304,1705,0105,8506,6808,21010,78011,62012,91014,930
303,8704,8805,9906,5408,70010,56011,64014,53017,2604,4705,4806,5907,1409,50011,56012,64015,53018,260
SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ
D￥基準単価
SL-RSSFJZSH-RSSFJZ
最短LL51L101L151L201L301L401L501L601最短LL51L101L151L201L301L401L501L601
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020030040050060080050100150200300400500600800
63,1203,3403,6403,9204,7806,4306,9607,1007,8503,7203,9404,2404,5205,5807,4307,9608,1008,850
83,1403,3503,6404,0604,8506,4907,1107,2808,1403,7403,9504,2404,6605,6507,4908,1108,2809,140
103,1903,3603,7804,1005,1606,8107,3107,6308,4003,7903,9604,3804,7005,9607,8108,3108,6309,400
123,2403,5704,0404,4905,4607,3108,0208,5009,6503,8404,1704,6405,0906,2608,3109,0209,50010,650
133,2703,5704,0504,4905,5807,4508,1408,7609,9203,8704,1704,6505,0906,3808,4509,1409,76010,920
153,4803,7804,2704,8806,0108,0508,9309,62010,6404,0804,3804,8705,4806,8109,0509,93010,62011,640
163,4903,8104,4404,9506,3408,4109,31010,22011,2004,0904,4105,0405,5507,1409,41010,31011,22012,200
183,5503,9504,5805,2306,6208,8309,89010,65012,3004,1504,5505,1805,8307,4209,83010,89011,65013,300
203,5504,0704,8205,4706,9909,3209,94011,36013,0304,1504,6705,4206,0707,79010,32010,94012,36014,030
254,3705,2906,2807,4109,06012,07013,53015,48018,1204,9705,8906,8808,0109,86013,07014,53016,48019,120
304,6906,0107,3308,15010,70013,33015,20018,84022,3505,2906,6107,9308,75011,50014,33016,20019,84023,350
■キリ穴付タイプ
SUS440Cまたは13Cr系ステンレス
D￥基準単価
SL-SSFHZSH-SSFHZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
82,3102,4702,6102,7603,4103,5605,0105,1605,2905,4402,9103,0703,2103,3604,2104,3606,0106,1606,2906,440
102,3702,5402,7002,8603,5103,6705,1105,2605,4205,5802,9703,1403,3003,4604,3104,4706,1106,2606,4206,580
122,4802,6702,8403,0303,7103,8905,3805,5605,7405,9203,0803,2703,4403,6304,5104,6906,3806,5606,7406,920
132,5102,7202,9103,1003,8003,9805,4905,6805,8706,0703,1103,3203,5103,7004,6004,7806,4906,6806,8707,070
152,6002,8403,0603,2804,0304,2505,7806,0006,2306,4603,2003,4403,6603,8804,8305,0506,7807,0007,2307,460
162,6602,8903,1203,3704,1004,3305,8806,1106,3406,5903,2603,4903,7203,9704,9005,1306,8807,1107,3407,590
182,7303,0003,2603,5304,2904,5506,1106,3806,6306,9103,3303,6003,8604,1305,0905,3507,1107,3807,6307,910
202,7703,0203,2703,5304,2904,5506,1106,3806,6306,9103,3703,6203,8704,1305,0905,3507,1107,3807,6307,910
253,1703,7404,2104,6605,6306,0907,8408,3208,7809,2503,7704,3404,8105,2606,4306,8908,8409,3209,78010,250
303,1804,0004,6705,2406,3206,8808,7508,8509,8709,9303,7804,6005,2705,8407,1207,6809,7509,85010,87010,930
SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ
D￥基準単価
SL-PSSFHZSH-PSSFHZ
最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020025030035040045050050100150200250300350400450500
82,5202,7402,9503,1603,8704,0705,5805,7805,9906,1803,1203,3403,5503,7604,6704,8706,5806,7806,9907,180
102,5902,8303,0503,2703,9804,2105,7205,9406,1606,3803,1903,4303,6503,8704,7805,0106,7206,9407,1607,380
122,7202,9903,2503,5304,2904,5506,1106,3806,6306,9103,3203,5903,8504,1305,0905,3507,1107,3807,6307,910
132,7603,0403,3203,5904,3504,6306,2006,4806,7507,0203,3603,6403,9204,1905,1505,4307,2007,4807,7508,020
152,9003,2203,5603,8804,7205,0306,6707,0007,3307,6603,5003,8204,1604,4805,5205,8307,6708,0008,3308,660
162,9403,2703,6203,9704,8005,1506,7907,1407,4707,8203,5403,8704,2204,5705,6005,9507,7908,1408,4708,820
183,0903,5303,9504,3705,3105,7407,4707,9008,3408,7603,6904,1304,5504,9706,1106,5408,4708,9009,3409,760
203,1103,5303,9504,3705,3105,7407,4707,9008,3408,7603,7104,1304,5504,9706,1106,5408,4708,9009,3409,760
253,7404,4205,1105,7906,9807,6609,64010,32011,01011,6904,3405,0205,7106,3907,7808,46010,64011,32012,01012,690
303,8204,8705,6806,4907,8008,60010,72011,10012,34012,6204,4205,4706,2807,0908,6009,40011,72012,10013,34013,620
SUJ2相当　低温黒色クロムメッキ
D￥基準単価
SL-RSFHZSH-RSFHZ
最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020030040050050100150200300400500
82,8603,0603,2503,6004,3105,7906,2503,4603,6603,8504,2005,1106,7907,250
102,8703,0603,3903,6104,5806,0606,3803,4703,6603,9904,2105,3807,0607,380
122,8703,2103,5503,8904,7406,3506,8103,4703,8104,1504,4905,5407,3507,810
132,8803,2203,5703,9004,8806,5106,9703,4803,8204,1704,5005,6807,5107,970
153,0303,3803,7304,2005,2006,9607,5503,6303,9804,3304,8006,0007,9608,550
163,0303,3803,8404,2005,4507,2107,8103,6303,9804,4404,8006,2508,2108,810
183,0303,5103,9704,4605,7007,5708,2903,6304,1104,5705,0606,5008,5709,290
203,0303,6304,2304,7006,0708,0608,3403,6304,2304,8305,3006,8709,0609,340
253,5504,3905,2306,0507,3909,75010,6004,1504,9905,8306,6508,19010,75011,600
303,8504,8605,9706,5208,68010,54011,6204,4505,4606,5707,1209,48011,54012,620
SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ
D￥基準単価
SL-RSSFHZSH-RSSFHZ
最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
〜〜〜〜〜〜〜〜〜〜〜〜〜〜
5010015020030040050050100150200300400500
83,1203,3203,6204,0404,8306,4707,0903,7203,9204,2204,6405,6307,4708,090
103,1703,3403,7604,0805,1406,7907,2903,7703,9404,3604,6805,9407,7908,290
123,2203,5504,0104,4705,4407,2908,0003,8204,1504,6105,0706,2408,2909,000
133,2503,5504,0204,4705,5607,4308,1103,8504,1504,6205,0706,3608,4309,110
153,4603,7604,2504,8605,9908,0308,9104,0604,3604,8505,4606,7909,0309,910
163,4703,7904,4204,9306,3208,3909,2904,0704,3905,0205,5307,1209,39010,290
183,5303,9304,5505,2106,6008,8109,8704,1304,5305,1505,8107,4009,81010,870
203,5304,0504,8005,4406,9709,3009,9204,1304,6505,4006,0407,77010,30010,920
254,3505,2706,2607,3909,04012,04013,5104,9505,8706,8607,9909,84013,04014,510
304,6705,9907,3108,13010,68013,31015,1805,2706,5907,9108,73011,48014,31016,180
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUS304
数量区分標準対応
小口
数　量1〜45〜78～1920〜49
値引率基準単価10%20%25%
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。
◦上記以外
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5%10%15%25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●D6～D30
 6 日目出荷
[ NG ]ストーク適用不可
●D35～D50
 7 日目出荷
[ NG ]ストーク適用不可
●低温黒色クロムメッキ品
 12 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例


・キリ穴付きタイプは作業スペースの狭いところに有効です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプのレビュー

この商品のレビューはありません レビューを書く

最近見た商品

通常価格、通常出荷日が表示と異なる場合がございます

リニアシャフトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

back next

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.

来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

閉じる
閉じる

比較リスト
