【エコノミーシリーズ】 RoHS対応 ケーブルキャリア 中荷重タイプ

【エコノミーシリーズ】 RoHS対応 ケーブルキャリア 中荷重タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

  • 種類：
    角形
  • カバー種類：
    標準
  • 特性：
    高耐久
  • ケーブルの収納方法：
    フラップ開閉
  • 使用温度範囲(℃)：
    -40::120
  • 本体材質：
    PA+ガラス繊維

(i)ご注意

  • 本商品はRoHS対応品です。

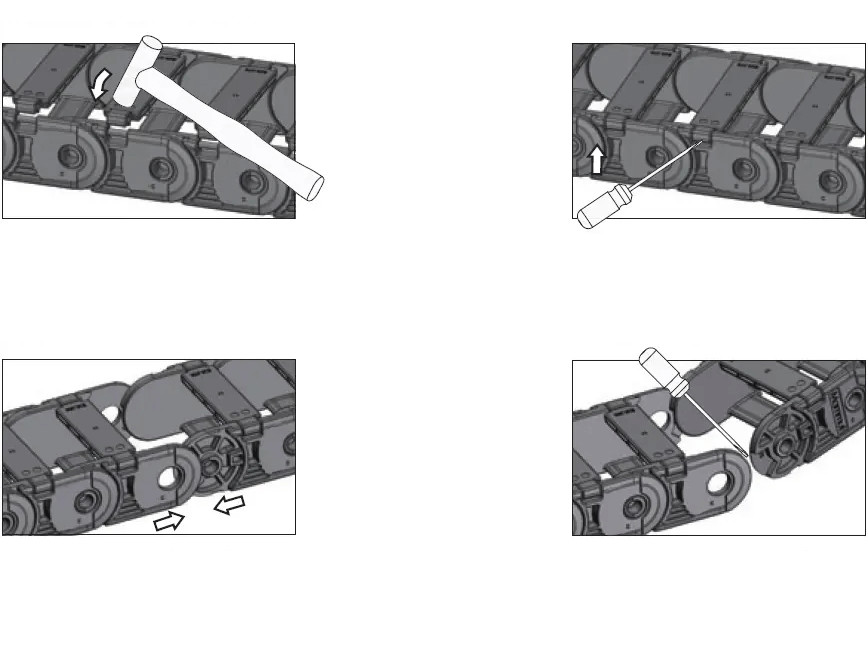

  • ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
    ※一部組立品もございますが、お客様組立前提の商品となります。

型番

未確定41,418件の候補があります。

Loading...

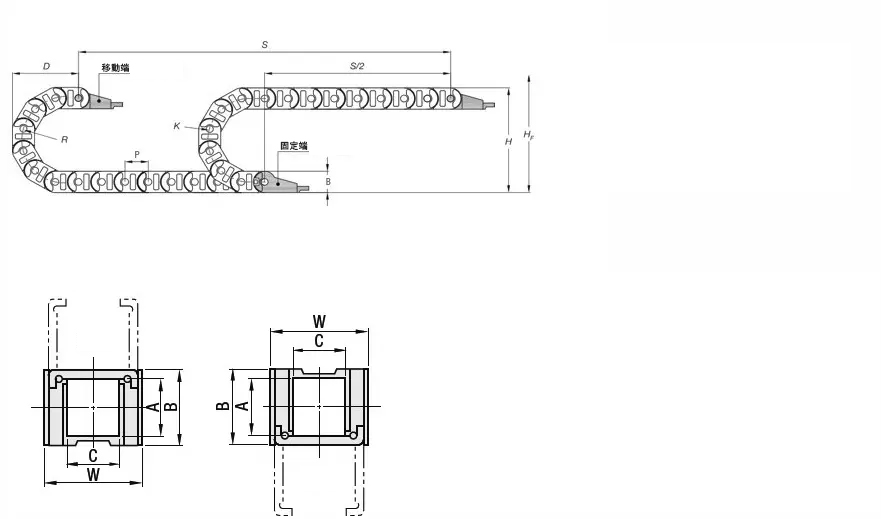

外形図

外形図
ケーブルキャリア長さ=S/2+K1

S = ストローク長さ
R = 曲げ半径
H = 取付け高さ
D = 限界位置時に戻る最小距離
K = π*R+安全余裕値断面図外周開く内周開くクロスバークロスバー
内側高さ22
内側高さ25
内側高さ35

仕切板
内側高さ22
内側高さ22
内側高さ25
内側高さ25
内側高さ35
内側高さ35
本体材質PA+ガラス繊維
取付ブラケット材質
本体使用温度-40~120℃
規格表
型式
（Type・内側高さA）		-内側幅
C		-曲げ半径
R		-リンク数-仕切板-仕切板数
E-MPU25-55-55-10-S35-5
型式    ジョイント
くし歯板数		   仕切版仕切版数取付寸法（対応する曲げ半径）
外側高さ内側幅外側幅穴ピッチピッチ曲げ半径リンク数必要空間質量
Type内側高さBCWEPR（対応長さ）HDK高さ HFKg/m
A
E－MPU
(外周開く)

E－MPD
(内周開く)		222840532643335
38
48
75
100		10～68
(330mm～2244mm)		S224～6898
104
124
178
228		82
85
95
122
147		180
190
220
305
380		H+250.54
50633650.56
70835670.63
10011386100.74
253525411434555
75
100
125
150		10～68
(450mm～3060mm) 		S254～65145
185
235
285
335		118
138
163
188
213		265
330
405
485
565		H+250.75
40562540.82
55714460.87
75916480.96
901067791.05
10011690101.11
125141112121.2
354950673055565
75
100
125
150
200		10～68
(550mm～3740mm)		S354～65179
199
249
299
349
449		145
155
180
205
230
280		315
350
425
505
585
740		H+350.87
75925570.97
10011780101.12
125142105121.21
[ ! ] 取付ブラケットの固定端を下側、移動端を上側になるように取り付けてください。（外径寸法図の位置関係参照）
[ ! ] 取付ブラケットの形状はサイズにより異なります
[ ! ] ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
[ ! ] 本体（リンク）のみ、又は取付ブラケットのみの販売はしておりません。
[ ! ] 仕切板数はリンク数によって選択肢が変わります。
[ ! ] 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
 当社類似品
MPSCS35100-75-20-S		エコノミーシリーズ
E-MPU22-50-75-20
ケーブル挿入面外周・内周取付共通外側・内側（型式違い）
曲げ半径(mm)7575
 A（内寸縦）1922
 Ｂ（外寸高さ）2528
本体寸法Ｃ（内寸横）3850
(mm)Ｗ（外寸幅）5063
 Ｐ（リンクピッチ）30.533
取付高さ(mm)175124
必要空間高さ(mm)185149
取付ブラケット形状が異なりますのでご確認ください
本体使用温度 -30~100℃-40~120℃
材質 特殊プラスチックPA+ガラス繊維
