安全柵 吊り引き戸ユニット（上下別パネルタイプ）

安全柵 吊り引き戸ユニット（上下別パネルタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・1mm単位で寸法指定が可能・上段と下段で別々のパネルを選択可能・20...

詳細情報を確認する

(i)ご注意

  • 吊り引き戸はカタログ記載の標準レイアウトでの設置をお願いします。吊り引き戸レールは新商品のNシリーズ安全柵ユニットと直接取付できません。
  • 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
  • 上下別パネルタイプの固定柵部セットはこちら​。
  • 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定7,296件の候補があります。

Loading...

外形図・規格表

上下別パネルタイプ

（図は左開き用）
[ ! ]有効開口寸法はW-30mmです。（取手部はさらに狭くなります。）
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]組立出荷品は安全柵本体の組み立てとなります。付属品アクセサリの取付はお客様にて行うものとなります。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細について>>こちら。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニット上下同パネルタイプから選定ください>>こちら。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら。
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵 吊り引き戸ユニット（上下同パネルタイプ）は>>こちら。
■上下別パネルタイプ
TYPEレール色扉色出荷形態左開き右開き
シルバーシルバー部材HFUCSLHFUCSR
組立K-HFUCSLK-HFUCSR
扉黄色シルバー黄色部材HFUCSLYHFUCSRY
組立K-HFUCSLYK-HFUCSRY
全黄色黄色部材HFUCSL2YHFUCSR2Y
組立K-HFUCSL2YK-HFUCSR2Y

規格表

型式-＜上段＞
フェンスネット
パネル
複合板
パネルなし		-＜下段＞
フェンスネット
パネル
複合板
パネルなし		-W-D
HFUCSL6
K-HFUCSRY8		-
-		50B
FS3		-
-		PET3
N		-
-		W1000
W1500		-
-		D2000
D2000
上下別パネルタイプ
■フェンスネットのみの場合
型式上段選択ー下段選択W
(開口部寸法)
指定
1mm単位		D
(高さ)
指定
1mm単位		L1
吊引き戸レール
寸法		L2
扉部幅
寸法		L3
扉部高さ
寸法		T
TYPEｼﾘｰｽﾞフェンスネット
(線径φ3.2)		なし
(シルバータイプ)
HFUCSL　(左開き)
HFUCSR　(右開き)

(シルバータイプ組立出荷)
K-HFUCSL　(左開き)
K-HFUCSR　(右開き)		630B
(ピッチ30mm
黒)

30S
(ピッチ30mm
シルバ－)

50B
(ピッチ50mm
黒)

50S
(ピッチ50mm
シルバー)		N
(パネルなし)		300
～
1500		1000
～
2500

W≧1001の時D≦2200
W≧1201の時D≦2000		W×2W+TD-7530
8D-9540
(扉黄色タイプ)
HFUCSLY　(左開き)
HFUCSRY　(右開き)

(扉黄色タイプ組立出荷)
K-HFUCSLY　(左開き)
K-HFUCSRY　(右開き)		6D-7530
8D-9540
(全黄色タイプ)
HFUCSL2Y　(左開き)
HFUCSR2Y　(右開き)

(全黄色タイプ組立出荷)
K-HFUCSL2Y　(左開き)
K-HFUCSR2Y　(右開き)		6D-7530
8D-9540
■樹脂パネル/複合板の場合
型式上段選択ー下段選択W
(開口部寸法)
指定
1mm単位		D
(高さ)
指定
1mm単位		L1
吊引き戸
レール
寸法		L2
扉部
幅
寸法		L3
扉部
高さ
寸法		L4
固定柵部
幅
寸法		L5
固定柵部
高さ
寸法		T
TYPEｼﾘｰｽﾞフェンスネット
(線径Φ3.2)		パネル(t=3)複合板
(t＝3)		なし
透明ブラウンスモークオレンジ
(シルバータイプ)
HFUCSL（左開き）
HFUCSR（右開き）

(シルバータイプ組立出荷)
K-HFUCSL（左開き）　
K-HFUCSR（右開き）
630B
(ピッチ30mm
黒)

30S
(ピッチ30mm
シルバー)

50B
(ピッチ50mm
黒)

50S
(ピッチ50mm
シルバー)		PET3
(PET
3mm透明)

AC3
(アクリル
3mm透明)

PC3
(ポリカーボネート
3mm透明)

ST３
(制電塩ビ
3mm透明)		BPET3
(PET3mm
ブラウンスモーク)

BAC3
(アクリル3mm
ブラウンスモーク)

BPC3
(ポリカーボネート
3mm
ブラウンスモーク)		DPET3
(PET
3mmオレンジ)

DAC3
(アクリル
3mmオレンジ)

DST3
(制電塩ビ
3mmオレンジ)		FS3
(複合板
3mmシルバー)

FB3
(複合板
3mm黒)

WB3
(ホワイトボード
3mm白)		N
(パネル
なし)		300
〜
1500		1000
〜
2500
W≧1001の時D≦2000		W×2W+TD-75WD+15030
8D-9540
(扉黄色タイプ)
HFUCSLY（左開き）
HFUCSRY（右開き）

(扉黄色タイプ組立出荷)
K-HFUCSLY（左開き）
K-HFUCSRY（右開き）
6D-7530
8D-9540
(全黄色タイプ)
HFUCSL2Y（左開き）
HFUCSR2Y（右開き）

(全黄色タイプ組立出荷)
K-HFUCSL2Y（左開き）
K-HFUCSR2Y（右開き）
6D-7530
8D-9540
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

構成部品

■構成部品詳細
型式構成部品
フェンスネット
パネル
複合板		フレーム型式本体締結部品
TYPEｼﾘｰｽﾞ引き戸部吊り引き戸用ボルト数量
フレーム
(シルバータイプ)
HFUCSL　（左開き）
HFUCSR　（右開き）		6フェンスネット
黒
(FENP)


フェンスネット
シルバー
(FENM)


樹脂パネル


複合板		HFFS6－3030
HFFH6－3030		HFHSD6-3030SCB8－406
(シルバータイプ組立出荷)
K-HFUCSL　（左開き）　
K-HFUCSR　（右開き）		8HFFS8－4040
HFFH8－4040		HFHSD8-4040SCB12－60
(扉黄色タイプ)
HFUCSLY　（左開き）
HFUCSRY　（右開き）		6HFFSY6－3030
HFFHY6－3030		HFHSD6-3030SCB8－40
(扉黄色タイプ組立出荷)
K-HFUCSLY　（左開き）
K-HFUCSRY　（右開き）		8HFFSY8－4040
HFFHY8－4040		HFHSD8-4040SCB12－60
(全黄色タイプ)
HFUCSL2Y　（左開き）
HFUCSR2Y　（右開き）		6HFFSY6－3030
HFFHY6－3030		HFHSDY6-3030SCB8－40
(全黄色タイプ組立出荷)
K-HFUCSL2Y　（左開き）
K-HFUCSR2Y　（右開き）		8HFFSY8－4040
HFFHY8－4040		HFHSDY8-4040SCB12－60

選定サポート情報

■中材の種類
中材の種類線径・厚み色特徴
フェンスフェンスネット_50ピッチ3.2mm黒・シルバー隙間:50×50ｍｍ、拳が入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
フェンスネット_30ピッチ3.2mm黒・シルバー隙間:30×30ｍｍ、指4本入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
パネルPET3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:○　耐薬品性:△　難燃性:×
制電塩ビ3mm透明 ・ オレンジ耐衝撃性:×　耐薬品性:◎　難燃性:◎
アクリル3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:×　耐薬品性:○　難燃性:×
ポリカーボネート3mm透明 ・
ブラウンスモーク		耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板ホワイトボード3mm白芯材：白色発泡ポリプロピレン　表面：SGCC
表面塗装：アクリル樹脂系焼付塗装
マグネット張り付く、使用雰囲気温度:0～80℃
複合板3mm黒・シルバー芯材：黒色発泡ポリプロピレン樹脂　表面：A5052
表面塗装：ポリエステル樹脂系焼付塗装
使用雰囲気温度:0～80℃
■波長別透過率曲線

[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
透明ブラウンスモークオレンジ

付属品

構成部品に加え、下記付属品が付きます。
■吊り引き戸ユニット付属アクセサリ一覧
構成部材数量シリーズ取り付け用ボルト数量取り付け用ナット数量
①滑車ユニット(※1)HASGK26RSCB6−104HNTP6−64
8RSCB8−158HNTP8−88
②板金直線プレート(2穴)HPTSS26CBE6−104HNTP6−64
8CBE8−15HNTP8−8
③板金直線プレート(3穴)26CBE6−106HNTP6−66
8CBE8−15HNTP8−8
④板金L型プレートHPTLS26CBE6−108HNTP6−68
8CBE8−15HNTP8−8
⑤安全柵用引き戸ガイドHASGL16CBE6−182HNTP6−62
8CBE8−20HNTP8−8
⑥取手UHFNG100(※2)26SHFBS5−104HNTP6−54
8SHFBS5−12HNTP8−5
⑦打掛錠HSUKJ16SHFBS4−84HNTP6−44
8SHFBS4−10HNTP8−4
⑧薄型ブラケットHBLSD6-P26CBE6−128HNTP6−68
8CBE8−15HNTP8−8
[ ! ]付属アクセサリーは左開き、右開き共に同じ商品が付属します。
(※1)滑車ユニットは1点につきHASGD滑車部1セット、安全柵吊り引き戸用板金プレート1枚、M8×35六角ボルト1本(SCM435/三価クロメート)、M8ナット1個(LBNR8)で構成されています。
(※2)UHFNG100には上記表に加えプレートと取手取付用のボルト(SHFBS5-12)が2本付属します。

追加工

型式-＜上段＞
フェンスネット
パネル
複合板
パネルなし		-＜下段＞
フェンスネット
パネル
複合板
パネルなし		-W-D-（追加工
Code）
HFUCSL6-50B-PET3-W1000-D2000-LSET

扉ユニットをレイアウトの角部に設置時ご指定ください
AlterationCodeSpec￥/1Code
板金L型プレートへ変更LSET付属の板金直線プレート（※3穴）を板金L型プレート（HPTLS6）へ変更
[ ! ]変更する箇所は1か所のみです。
[ ! ]ボルトナットの数量も変更となります。

※板金直線プレート（3穴）は特注品になります。
材質・寸法は４穴タイプのHPTSSL6と同等です。

■レイアウト例（上面から見た図）

※図の白部の安全柵はユニットに付属しません		50

[ ! ]吊り引き戸ユニットの標準的な設置レイアウト例については>>こちらをご覧ください。

使用例

■組立方法
組み立て図・付属部品の詳細はこちらをご参照ください。
6シリーズ詳細　説明書
8シリーズ詳細　説明書

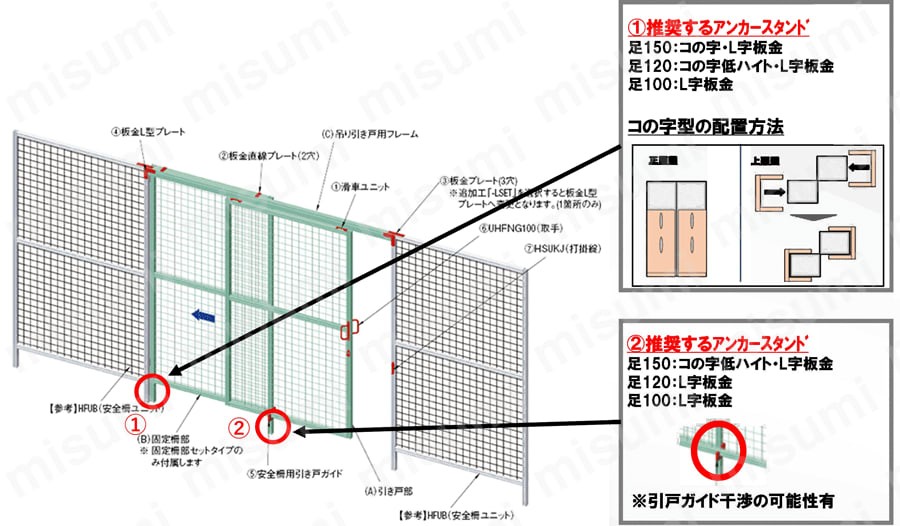

■固定方法
アンカーは付属しません。固定時は下記商品の使用を推奨しています。
コの字低ハイトアンカー  商品ページ
L字板金                        6シリーズ商品ページ・8シリーズ商品ページ

関連部品


アジャスタパッド・アンカー
フレームキャップ
カテゴリページ
代表商品
画像

アルミフレーム総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

ラインナップ

種類
上下同パネルタイプ

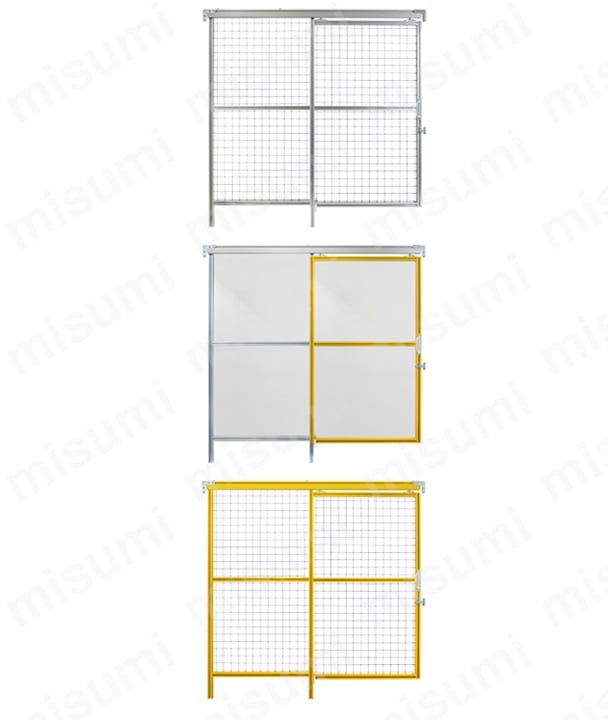

上下別パネルタイプ
出荷日

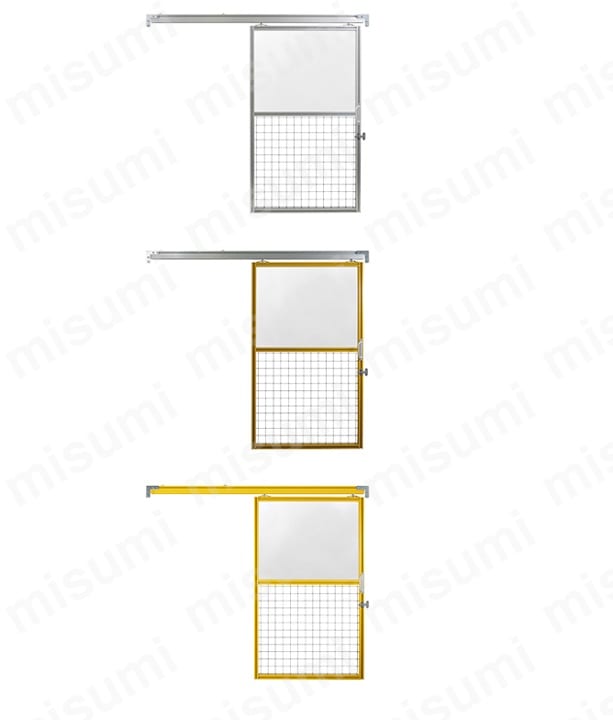

固定柵なしタイプ
部材品：3日目出荷
組立品：5日目出荷
本商品
固定柵部セットタイプ
部材品：3日目出荷
組立品：5日目出荷
