仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ロボット取付プレート-デンソーウェーブ

ロボット取付プレート-デンソーウェーブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

デンソーウェーブ製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレ...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定72件の候補があります。

Loading...

外形図・規格表



■Type表
対応ロボット機種[ M ]材質[ S ]表面処理Type取付加工リンク
ロボット
位置
決め方式[ ! ]		取付加工
VP-5243
（可搬質量3kg/
リーチ430mm）		VP-6242
（可搬質量2.5kg/
リーチ432mm）		  SS400
（比重7.85）		無電解
ニッケルメッキ		PM内ノック[ ! ]DV2A 規格表
VS-050
（可搬質量4kg/
リーチ505mm）		VS-060
（可搬質量4kg/
リーチ605mm）		  DV3A 規格表
VS-068
（可搬質量7kg/
リーチ710mm）		VS-087
（可搬質量7kg/
リーチ905mm）		  DV4A 規格表
VS-6556
（可搬質量7kg/
リーチ653mm）		VS-6577
（可搬質量7kg/
リーチ854mm）		  DV5A 規格表
VM-6083
（可搬質量13kg/
リーチ1021mm）		VM-60B1
（可搬質量13kg/
リーチ1298mm）		  外ノック[ ! ]DV6A 規格表
LPH-040
（可搬質量3kg/
リーチ400mm）		   内ノック[ ! ]DS2A 規格表
HS035A1
（可搬質量5kg/
リーチ350mm）		HS045A1
（可搬質量5kg/
リーチ450mm）		HS055A1
（可搬質量5kg/
リーチ550mm）		 DS3A 規格表
HSR048
（可搬質量8kg/
リーチ480mm）		HSR055
（可搬質量8kg/
リーチ550mm）		HSR065
（可搬質量8kg/
リーチ650mm）		 DS4A 規格表
HM-4060
（可搬質量10kg/
リーチ600mm）		HM-4070
（可搬質量10kg/
リーチ700mm）		HM-4085
（可搬質量10kg/
リーチ850mm）		HM-40A0
（可搬質量10kg/
リーチ1000mm）		DS5A 規格表

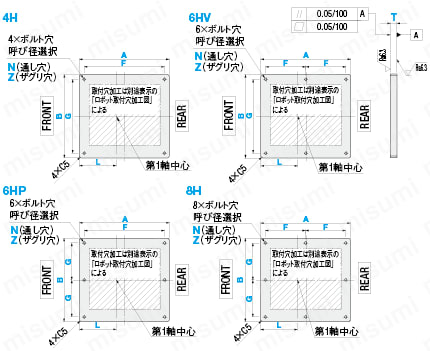

[ ! ]商品の使用例は以下をご確認ください。
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決め方式（外ノック、内ノック）は以下使用例をご確認ください。
[ ! ]外ノック：位置決め用ピンにロボット座面を突き当てて位置決め　[ ! ]内ノック：ロボット座面のノック穴を利用して位置決め
■使用例



PM□□□-DV2A

Type表に戻る

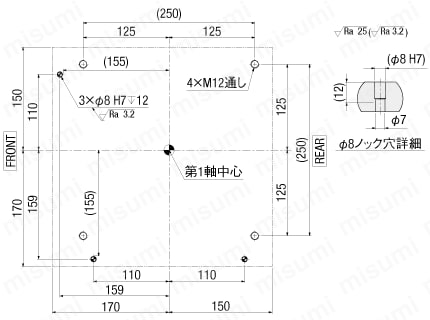

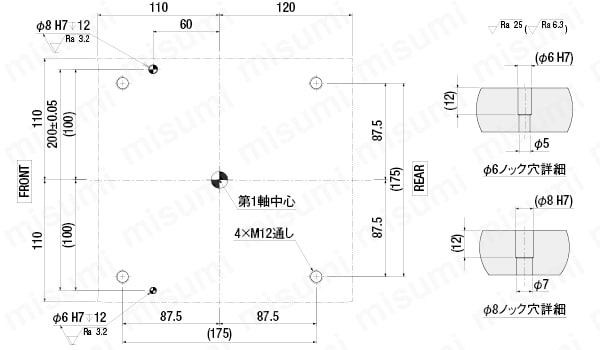

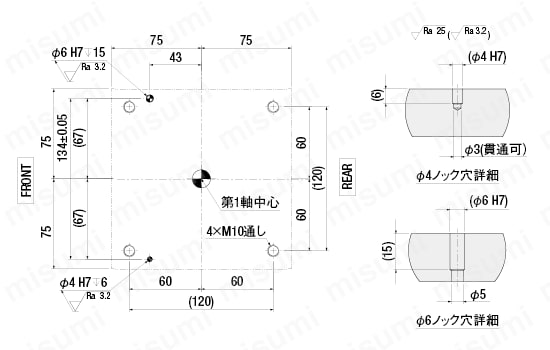

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
VP-5243, VP-6242
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDV2A170～500170～40015
20		140～470140～3708
10
12		8
10
12		80～420
6HV220～40070～235190～370
6HP220～500170～400190～47070～185110～390
8H220～40095～23595～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DV2A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DV2A
15
170～300
170～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
170～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
170～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
170～300
170～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
170～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
170～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DV2A-A450-B300-T20-F300-G150-Z12-L180-PHX



PM□□□-DV3A

Type表に戻る

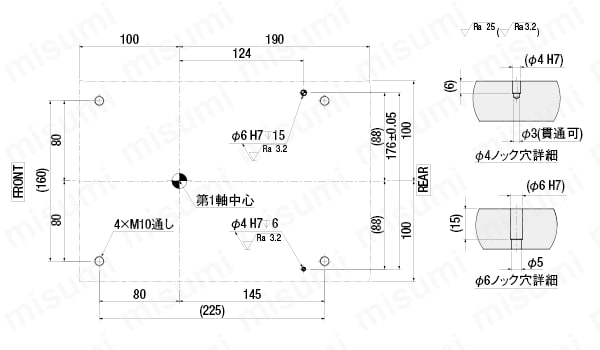

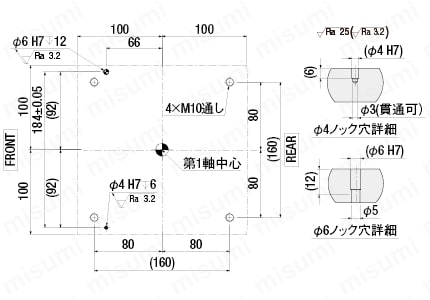

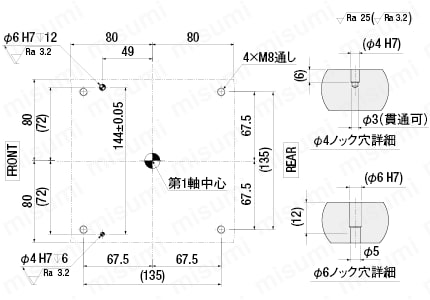

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
VS-050, VS-060
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDV3A170～500170～40015
20		140～470140～3708
10
12		8
10
12		80～420
6HV220～40070～235190～370
6HP220～500170～400190～47070～185110～390
8H220～40095～23595～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DV3A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DV3A
15
170～300
170～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
170～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
170～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
170～300
170～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
170～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
170～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DV3A-A450-B250-T20-F300-G150-Z12-L180-PHX



PM□□□-DV4A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
VS-068, VS-087
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDV4A200～500200～40015
20		160～470160～3708
10
12		8
10
12		100～400
6HV260～40080～235230～370
6HP260～500200～400230～47080～185130～370
8H260～400115～235115～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		1012
d1114
d117.520
h10.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DV4A-A450-B250-T20-F300-G140-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DV4A
15
200～300
200～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
200～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
200～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
200～300
200～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
200～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
200～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DV4A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-DV5A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
VS-6556, VS-6577
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDV5A200～500200～40015
20		160～470160～3708
10
12		8
10
12		100～400
6HV260～40080～235230～370
6HP260～500200～400230～47080～185130～370
8H260～400115～235115～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		1012
d1114
d117.520
h10.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DV5A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DV5A
15
200～300
200～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
43,100
43,600
44,000
44,000
44,900
45,800
301～400
200～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
200～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
200～300
200～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
49,200
49,700
50,100
50,100
51,000
51,900
301～400
200～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
200～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DV5A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-DV6A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
VM-6083, VM-60B1
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDV6A320～500340～40015
20		250～470310～370

8
10
12

8
10
12		100～400
6HV400～400125～235370～370
6HP380～500340～400350～470125～185130～370
8H400～400175～235185～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615,20
101117.510.815,20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		12
d14
d120
h13
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DV6A-A450-B350-T20-F300-G320-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DV6A
15
320～400
340～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
62,100
62,600
63,000
63,000
63,900
64,800
20
320～400
340～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DV6A-A450-B350-T20-F300-G140-Z12-L220-PHX



PM□□□-DS2A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
LPH-040
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDS2A195～500180～40015
20		150～470150～3708
10
12		8
10
12		65～370
6HV230～40075～235200～370
6HP260～500180～400230～47075～18595～340
8H230～400115～235100～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DS2A -A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DS2A
15
195～300
180～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
180～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
180～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
195～300
180～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
180～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
180～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DS2A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-DS3A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
HS035A1, HS045A1, HS055A1
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDS3A180～500150～40015
20		120～470120～3708
10
12		8
10
12		75～425
6HV210～40060～235180～370
6HP210～500150～400180～47060～185105～395
8H210～40090～23590～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		1012
d1114
d117.520
h10.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DS3A-A450-B250-T20-F300-G140-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DS3A
15
150～300
150～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
150～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
150～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
180～300
150～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
150～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
150～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DS3A -A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-DS4A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
HSR048, HSR055, HSR065
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDS4A290～500200～40015
20		230～470160～3708
10
12		8
10
12		100～310
6HV260～400115～235230～370
6HP350～500200～400320～47080～185130～280
8H260～400160～235115～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		1012
d1114
d117.520
h10.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DS4A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DS4A
15
290～400
200～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
200～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
290～400
200～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
200～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DS4A -A450-B250-T20-F400-G140-Z12-L180-PHX



PM□□□-DS5A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：デンソーウェーブ
HM-4060, HM-4070, HM-4085, HM-40A0
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HDS5A230～500220～40015
20		180～470180～3708
10
12		8
10
12		110～380
6HV280～40090～235250～370
6HP290～500220～400260～47090～185140～350
8H280～400130～235125～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615,20
101117.510.815,20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		12
d14
d120
h13
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-DS5A -A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
DS5A
15
230～300
220～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
220～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
220～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
230～300
220～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
220～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
220～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-DS5A-A450-B250-T20-F300-G100-Z12-L180-PHX

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
ロボット種類
ロボットモデル名
ロボット機種
ロボット位置決め方式
穴加工種類
長さ A(mm)
幅 B(mm)
板厚 T(mm)
長さ方向ボルトピッチ F(mm)
幅方向ボルトピッチ G(mm)
通し穴ボルト呼び径 N
ザグリ穴ボルト呼び径 Z
プレート内第1軸位置 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スカラ
LPHシリーズ
LPH-040
内ノック
4穴(4H)
195 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
65 ～ 370
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
4穴(4H)
195 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
65 ～ 370
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
4穴(4H)
150 ～ 500
150 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
8 ～ 12
-
75 ～ 425
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
4穴(4H)
150 ～ 500
150 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
-
8 ～ 12
75 ～ 425
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
4穴(4H)
290 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
160 ～ 370
8 ～ 12
-
100 ～ 310
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
4穴(4H)
290 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
160 ～ 370
-
8 ～ 12
100 ～ 310
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
4穴(4H)
230 ～ 500
220 ～ 400
15 ～ 20
180 ～ 470
180 ～ 370
8 ～ 12
-
110 ～ 380
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
4穴(4H)
230 ～ 500
220 ～ 400
15 ～ 20
180 ～ 470
180 ～ 370
-
8 ～ 12
110 ～ 380
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
4穴(4H)
170 ～ 500
170 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
8 ～ 12
-
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
4穴(4H)
170 ～ 500
170 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
-
8 ～ 12
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
4穴(4H)
170 ～ 500
170 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
8 ～ 12
-
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
4穴(4H)
170 ～ 500
170 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
-
8 ～ 12
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
4穴(4H)
200 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
8 ～ 12
-
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
4穴(4H)
200 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
-
8 ～ 12
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
4穴(4H)
200 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
8 ～ 12
-
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
4穴(4H)
200 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
-
8 ～ 12
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
4穴(4H)
320 ～ 500
340 ～ 400
15 ～ 20
250 ～ 470
250 ～ 370
8 ～ 12
-
170 ～ 350
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
4穴(4H)
320 ～ 500
340 ～ 400
15 ～ 20
250 ～ 470
250 ～ 370
-
8 ～ 12
170 ～ 350
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
6穴(6HP)
260 ～ 500
180 ～ 400
15 ～ 20
230 ～ 470
75 ～ 185
8 ～ 12
-
95 ～ 340
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
6穴(6HP)
260 ～ 500
180 ～ 400
15 ～ 20
230 ～ 470
75 ～ 185
-
8 ～ 12
95 ～ 340
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
6穴(6HP)
210 ～ 500
150 ～ 400
15 ～ 20
180 ～ 470
60 ～ 185
8 ～ 12
-
105 ～ 395
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
6穴(6HP)
210 ～ 500
150 ～ 400
15 ～ 20
180 ～ 470
60 ～ 185
-
8 ～ 12
105 ～ 395
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
6穴(6HP)
350 ～ 500
200 ～ 400
15 ～ 20
320 ～ 470
80 ～ 185
8 ～ 12
-
130 ～ 280
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
6穴(6HP)
350 ～ 500
200 ～ 400
15 ～ 20
320 ～ 470
80 ～ 185
-
8 ～ 12
130 ～ 280
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
6穴(6HP)
290 ～ 500
220 ～ 400
15 ～ 20
260 ～ 470
90 ～ 185
8 ～ 12
-
140 ～ 350
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
6穴(6HP)
290 ～ 500
220 ～ 400
15 ～ 20
260 ～ 470
90 ～ 185
-
8 ～ 12
140 ～ 350
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
6穴(6HP)
220 ～ 500
170 ～ 400
15 ～ 20
190 ～ 470
70 ～ 185
8 ～ 12
-
110 ～ 390
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
6穴(6HP)
220 ～ 500
170 ～ 400
15 ～ 20
190 ～ 470
70 ～ 185
-
8 ～ 12
110 ～ 390
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
6穴(6HP)
220 ～ 500
170 ～ 400
15 ～ 20
190 ～ 470
70 ～ 185
8 ～ 12
-
110 ～ 390
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
6穴(6HP)
220 ～ 500
170 ～ 400
15 ～ 20
190 ～ 470
70 ～ 185
-
8 ～ 12
110 ～ 390
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
6穴(6HP)
260 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
8 ～ 12
-
130 ～ 370
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
6穴(6HP)
260 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
-
8 ～ 12
130 ～ 370
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
6穴(6HP)
260 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
8 ～ 12
-
130 ～ 370
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
6穴(6HP)
260 ～ 500
200 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
-
8 ～ 12
130 ～ 370
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
6穴(6HP)
380 ～ 500
340 ～ 400
15 ～ 20
350 ～ 470
125 ～ 185
8 ～ 12
-
200 ～ 320
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
6穴(6HP)
380 ～ 500
340 ～ 400
15 ～ 20
350 ～ 470
125 ～ 185
-
8 ～ 12
200 ～ 320
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
6穴(6HV)
195 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
8 ～ 12
-
65 ～ 370
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
6穴(6HV)
195 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
-
8 ～ 12
65 ～ 370
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
6穴(6HV)
150 ～ 500
210 ～ 400
15 ～ 20
60 ～ 235
180 ～ 370
8 ～ 12
-
75 ～ 425
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
6穴(6HV)
150 ～ 500
210 ～ 400
15 ～ 20
60 ～ 235
180 ～ 370
-
8 ～ 12
75 ～ 425
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
6穴(6HV)
290 ～ 500
260 ～ 400
15 ～ 20
115 ～ 235
230 ～ 370
8 ～ 12
-
100 ～ 310
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
6穴(6HV)
290 ～ 500
260 ～ 400
15 ～ 20
115 ～ 235
230 ～ 370
-
8 ～ 12
100 ～ 310
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
6穴(6HV)
230 ～ 500
280 ～ 400
15 ～ 20
90 ～ 235
250 ～ 370
8 ～ 12
-
110 ～ 380
10

1個

-( - )

11日目

スカラ
HMシリーズ
HM-4060 / HM-4070 / HM-4085 / HM-40A0
内ノック
6穴(6HV)
230 ～ 500
280 ～ 400
15 ～ 20
90 ～ 235
250 ～ 370
-
8 ～ 12
110 ～ 380
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
6穴(6HV)
170 ～ 500
220 ～ 400
15 ～ 20
70 ～ 235
190 ～ 370
8 ～ 12
-
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VPシリーズ
VP-5243 / VP-6242
内ノック
6穴(6HV)
170 ～ 500
220 ～ 400
15 ～ 20
70 ～ 235
190 ～ 370
-
8 ～ 12
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
6穴(6HV)
170 ～ 500
220 ～ 400
15 ～ 20
70 ～ 235
190 ～ 370
8 ～ 12
-
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-050 / VS-060
内ノック
6穴(6HV)
170 ～ 500
220 ～ 400
15 ～ 20
70 ～ 235
190 ～ 370
-
8 ～ 12
80 ～ 420
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
6穴(6HV)
200 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
8 ～ 12
-
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-068 / VS-087
内ノック
6穴(6HV)
200 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
-
8 ～ 12
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
6穴(6HV)
200 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
8 ～ 12
-
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VSシリーズ
VS-6556 / VS-6577
内ノック
6穴(6HV)
200 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
-
8 ～ 12
100 ～ 400
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
6穴(6HV)
320 ～ 500
400
15 ～ 20
125 ～ 235
370
8 ～ 12
-
170 ～ 350
10

1個

-( - )

11日目

垂直多関節
VMシリーズ
VM-6083 / VM-60B1
外ノック
6穴(6HV)
320 ～ 500
400
15 ～ 20
125 ～ 235
370
-
8 ～ 12
170 ～ 350
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
8穴(8H)
260 ～ 500
230 ～ 400
15 ～ 20
115 ～ 235
100 ～ 185
8 ～ 12
-
95 ～ 340
10

1個

-( - )

11日目

スカラ
LPHシリーズ
LPH-040
内ノック
8穴(8H)
260 ～ 500
230 ～ 400
15 ～ 20
115 ～ 235
100 ～ 185
-
8 ～ 12
95 ～ 340
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
8穴(8H)
210 ～ 500
210 ～ 400
15 ～ 20
90 ～ 235
90 ～ 185
8 ～ 12
-
105 ～ 395
10

1個

-( - )

11日目

スカラ
HS-A1シリーズ
HS035A1 / HS045A1 / HS055A1
内ノック
8穴(8H)
210 ～ 500
210 ～ 400
15 ～ 20
90 ～ 235
90 ～ 185
-
8 ～ 12
105 ～ 395
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
8穴(8H)
350 ～ 500
260 ～ 400
15 ～ 20
160 ～ 235
115 ～ 185
8 ～ 12
-
130 ～ 280
10

1個

-( - )

11日目

スカラ
HSRシリーズ
HSR048A1 / HSR055A1 / HSR065A1
内ノック
8穴(8H)
350 ～ 500
260 ～ 400
15 ～ 20
160 ～ 235
115 ～ 185
-
8 ～ 12
130 ～ 280
10

1個

-( - )

11日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

デンソーウェーブ製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイズ、プレート内ロボット第1軸位置、ボルト呼び径の各指定が可能です

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロボット取付プレート-デンソーウェーブのレビュー

この商品のレビューはありません レビューを書く

ロボットスタンド・ロボット取付プレートカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
