PETプレート (筐体専用樹脂プレート)
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
【特長】 既存品に比べ、安価な樹脂プレートです。 【既存品との違い】 ・厚みの...
-
- 環境対応：
- RoHS対応（10物質）
-
- 材質：
- PET
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- PET
(i)ご注意
- パネル寸法はA≧B寸法となるように設定してください。
- 本商品と既存品のブラウンスモークは色味が異なりますのでご注意ください。
- アルミフレーム用切り欠き、4コーナー逃げカットの加工部はR2.5となります。
- 商品のサイズによって既存品よりも価格が高くなる場合があります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
[ ! ]A≧B
| 面 | 側面4面 | 板厚表面 |
| 加工方法 | 丸のこ切断 | 素材面まま |
[ ! ]A≧B
2H
2HL
4H
6H
8H
| 穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N(通し穴) | P(皿穴) | M(ネジインサート) | 穴加工条件(N・P・M) | Q(だるま穴) | 穴加工条件 Q(だるま穴) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |
[ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細はこちら参照 |  |  |
[ ! ]だるま穴の加工条件 a≧5 b≧5 c≧5 2H・4H・6H・8H 2HL ＜だるま穴位置について＞ ①：2Hの時はだるま穴の直径d1の中心が、Gの値と一致します。 ②：4H・6Hの時はG寸法のセンターが、B寸法のセンターと一致します。 ③：8Hの時は真中のだるま穴の直径d1の中心が、B寸法のセンターと一致します。 ④：2HLの時はだるま穴は横向きになり、だるま穴の直径d1の中心がFの値と一致します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
|
[ ! ]樹脂破損防止の為に、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 面 | 側面4面 | 板厚表面 |
| 加工方法 | 丸のこ切断 | 素材面まま |
Type | [ M ]グレード | 色 | 仕様雰囲気温度 |
| F-PYA | スタンダード | 透明 | -15～55℃ |
| F-PYBA | ブラウンスモーク | ||
| F-PYTA | 制電 | 透明 |
| 型式 | − | A | − | B | − | T |
| F-PYA | − | 1200 | − | 800 | − | 5 |
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L |
| F-PYA4H | − | 900 | − | 700 | − | 3 | − | F750 | − | G650 | − | P3 | ||
| F-PYBA4H | − | 1200 | − | 800 | − | 5 | − | F750 | − | G650 | − | M4 | − | L4 |
| 型式 | A | B | T |
| 標準サイズ | 指定1mm単位 | 選択 | |
| F-PYA(スタンダード 透明) | 300～2000 | 300〜1000 | 3・5 |
| F-PYBA(スタンダード ブラウンスモーク) | |||
| F-PYTA(制電 透明) | |||
| T | T寸公差 |
| 3 | ±0.4 |
| 5 | ±0.5 |
| 型式 | A | B | T | F | G | ボルト呼び径選択 | |||||
| 通し穴 | 皿穴 | だるま穴 | ネジインサート | ||||||||
| Type | 穴数 | 指定1mm単位 | 選択 | 指定0.5mm単位 | N | P | Q | M | L | ||
| F-PYA(スタンダード 透明) F-PYBA (スタンダード ブラウンスモーク) F-PYTA(制電 透明) | 2H(横) 2HL(縦) 4H 6H 8H | 300〜1200 | 300〜1000 | 3 | 6〜1191.5 (2H・4H) 4.5〜1195.5 (2HL) 6〜595.5 (6H・8H) | 4.5〜995.5 (2H) 6〜991.5 (2HL・4H・6H) 6〜495.5 (8H) | 3 4 5 6 8 10 | 3 | 5 6 8 | - | 表1より選択 |
| 5 | 3 4 5 6 | 3 4 | |||||||||
6H・8H選択時：d（d1）＋2.5≦F≦（A−d（d1）−5）/2が必要です。
[ ! ]G寸の指定範囲 2H選択時：d（d1）/2＋2.5≦G≦B−d（d1）/2−2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B−d（d1）−5、
8H選択時：d（d1）＋2.5≦G≦（B−d（d1）−5）/2が必要です。（dは通し穴、d1は皿穴選択のとき）
| T | T寸公差 |
| 3 | ±0.4 |
| 5 | ±0.5 |
■標準タイプ
| 型式 | − | A | − | B | − | T | − | （CRA・・・etc） |
| F-PYA | − | 1200 | − | 800 | − | 5 | − | CRA30-CRC30 |
| 追加工指定時は | 5 | 日目出荷 |

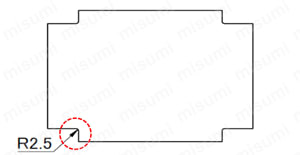

[ ! ]アルミフレーム用切り欠き、4コーナー逃げカット指定時、赤丸部分はR2.5で加工されます。
| Alterations | アルミフレーム ブラインドジョイント用切欠き | 4コーナー逃げカット | コーナーカット コーナーのR加工 | 4コーナー同寸加工 | ||||
 |  |  |  |  | ||||
| Code | F□□・E□□・J□□・K□□ | CN | CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD | ACC | ACR | |||
| Spec. | アルミフレームのブラインドジョイント用逃げカットをいたします。 [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]指定方法はこちらをご覧ください | 4コーナーの逃げカットいたします。 CN＝指定1mm単位 [ ! ]5≦CN≦50 [ ! ]標準タイプの標準サイズのみ指定可 | 任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5＝Aコーナー5mm カット ・CRB5＝Bコーナー5mm R [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用はできません [ ! ]規格詳細はこちらをご覧ください | 4コーナー同寸5mmでカット、R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の加工条件は、 | ||||
| ￥/1Code | 200/コーナー | 400 | C | 5≦C≦20 | 25≦C≦50 | － | 400 | 500 |
| 200/コーナー | 300/コーナー | |||||||
| R | 5≦R≦20 | 25≦R≦50 | 55≦R≦100 | |||||
| 200/コーナー | 300/コーナー | 450/コーナー | ||||||
| ジョイント別 切り欠き 形状 | シンプルジョイントキット (こちら) | シングルジョイントキット(こちら) スクリュージョイントキット (P.596・647・704・750) | 先入れダブルジョイントキット(P.655・707・753) | センタージョイント (P.597・649・706・752) | 後入れダブルジョイント (P.598・651・708・754) | ||
| シングルジョイント キット標準タイプ | シングルジョイント キットナロータイプ、 スクリュージョイント キット | 標準タイプ | 偏芯ナットタイプ | ||||
（例1） （例2）  例2の場合、パネルの切り欠きは必要ありません。 |  |  [ ! ]図はシングルジョイントキットナロータイプです。 |  |  | （例1） （例2）  |  | |
| HFS5 シリーズ 5 | － | － |  | － | － |  |  |
| HFS5 シリーズ 6 |  |  |  |  |  |  |  |
| HFS5 シリーズ 8 | － |  |  |  |  |  |  |
| HFS5 シリーズ 845 | － |  |  |  |  | ＊切り欠きは必要  |  |
| HFS5 シリーズ 10 | － | － |  |  | － | － | － |
| Alterations | 穴位置を左端面より指定 | 穴位置を下端面より指定 | 4コーナー同寸加工 | |||||||
 |  |  |  | |||||||
| Code | XC | YC | ACC | ACR | ||||||
| Spec. | XC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | YC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 400 | 400 | 500 | ||||||
型番リスト
| 型番 |
グレード |
色 |
形状 |
穴加工タイプ |
長さ A寸(mm) |
幅 B寸(mm) |
板厚 T寸(mm) |
F寸(mm) |
G寸(mm) |
通し穴 ボルト呼び径 |
皿穴 ボルト呼び径 |
だるま穴 呼び径 |
ネジインサート ボルト呼び径 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
透明
|
穴加工なし （標準）
|
穴加工なし （標準タイプ）
|
300 ～ 2000
|
300 ～ 1000
|
3 ～ 5
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 1日目 一部当日出荷可能 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工なし （標準）
|
穴加工なし （標準タイプ）
|
300 ～ 2000
|
300 ～ 1000
|
3 ～ 5
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 1日目 一部当日出荷可能 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
4.5 ～ 995.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
4.5 ～ 1195.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 1191.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
3 ～ 6
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 991.5
|
-
|
-
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
| 10 | 1個 | -( -
) | 5日目 | |
制電
|
透明
|
穴加工あり
|
8H
|
300 ～ 1200
|
300 ～ 1000
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
【特長】
既存品に比べ、安価な樹脂プレートです。
【既存品との違い】
・厚みのラインナップは、3mmと5mmの2種類のみになります。
・既存品に比べ、板厚公差が大きくなっております。
板厚3mm（既存品：±0.2 本商品：±0.4） 板厚5mm（既存品：±0.3 本商品：±0.5）
・グレースモーク色、制電ブラウンスモーク色、耐擦傷透明色の取り扱いはありません。
(i)ご注意
- パネル寸法はA≧B寸法となるように設定してください。
- 本商品と既存品のブラウンスモークは色味が異なりますのでご注意ください。
- アルミフレーム用切り欠き、4コーナー逃げカットの加工部はR2.5となります。
- 商品のサイズによって既存品よりも価格が高くなる場合があります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
| 3 | 日目出荷 |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
PETプレート (筐体専用樹脂プレート)のレビュー
低評価レビュー
ミスミの加工については信頼していたが、これに関しては二度と使わないと思う。
ミスミからのコメント
弊社寸法公差規定外の商品がお届けされたとのこと誠に申し訳ございません。
お手元に届きました商品が弊社許容値を超える不具合品の場合、直ちに良品と交換させていただきますのでお申し付けくださいませ。
この度のご指摘を受け、弊社工場にて寸法検査の方法を変更させていただきました。
尚、変更後は不具合品の発生は確認されておりません。
引き続き、検査体制を強化し品質向上には努めて参りますので、ご愛顧の程宜しくお願い申し上げます。
ミスミの加工については信頼していたが、これに関しては二度と使わないと思う。
ミスミからのコメント
弊社寸法公差規定外の商品がお届けされたとのこと誠に申し訳ございません。
お手元に届きました商品が弊社許容値を超える不具合品の場合、直ちに良品と交換させていただきますのでお申し付けくださいませ。
この度のご指摘を受け、弊社工場にて寸法検査の方法を変更させていただきました。
尚、変更後は不具合品の発生は確認されておりません。
引き続き、検査体制を強化し品質向上には努めて参りますので、ご愛顧の程宜しくお願い申し上げます。
筐体専用樹脂プレートカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
