仕様・寸法を表示する

追加工・オプション

ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アンギュラ玉軸受単列万能組合せ型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,550円～ 21,500円

税込価格: 2,805円～ 23,650円

【まとめ買いでお得】20個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
軌道輪形状：

アンギュラ玉（単列）
シールド素材・形状：

開放型
内外輪材質：

スチール
外輪タイプ：

フラット
精度(JIS)：

等級4
荷重方向：

ラジアル / スラスト荷重・アキシアル
転動体材質：

スチール
軌道輪列数：

単列
サイズ規格：

メートル系

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定42件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

・アンギュラ玉軸受は接触角度を持っているため、背面組合せ（DB組合せ）と正面組合せ（DF組合せ）はラジアル荷重と両方向のアキシアル荷重を同時に支持することができます。
並列組合せ（DT組合せ）は、ラジアル荷重と一方向のアキシアル荷重を同時に支持することができます。一方向のアキシアル荷重が大きい場合に適します。
・工作機械の主軸、研削スピンドル等、高精度・高速回転を必要とする用途に適しています。

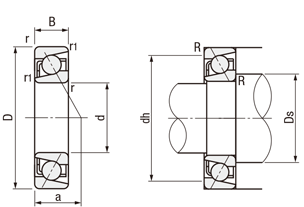

外形図

E-B70□□SU
E-B72□□SU

（取付関係図）

[ M ] 材質：SUJ2相当
軸受精度：JIS B 1514 4級
接触角：25°
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。

[ ! ]単体で販売しております。

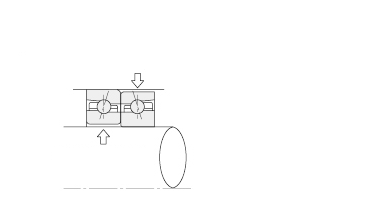

[ ! ]多列組合せにて使用する場合は、各々の列の内外
径寸法相互差を合わせて使用することを推奨します。

外輪外径寸法相互差

内輪内径寸法相互差

ランダムマッチングにより組込みを行う時は互いの寸法相互差注意が必要

規格表

注文例		型式
注文例		E-B7000SU

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	基本定格荷重		許容回転数 rpm(参考)		r (min)	r₁ (min)	作用点 a	取付寸法			質量 (g) (参考)	￥基準単価
型番	d	D	B	Cr(動)kN	Cor(静)kN	グリス	オイル潤滑	r (min)	r₁ (min)	作用点 a	Ds (min.)	dh (max.)	R (max.)	質量 (g) (参考)	￥基準単価
E－B7000SU	10	26	8	5	2.35	34000	42000	0.3	0.15	8.19	12.5	23.5	0.3	21	2,550
E－B7200SU	10	30	9	4.65	2.2	29000	37000	0.6	0.3	9.15	15	25	0.6	31	3,470
E－B7001SU	12	28	8	5.4	2.75	29000	37000	0.3	0.15	8.65	14.5	25.5	0.3	24	2,610
E－B7201SU	12	32	10	7.45	3.65	27000	34000	0.6	0.3	10.12	17	27	0.6	38	3,550
E－B7002SU	15	32	9	6.1	3.45	26000	32000	0.3	0.15	9.97	17.5	29.5	0.3	35	3,000
E－B7202SU	15	35	11	8.1	4.25	24000	29000	0.6	0.3	11.32	20	30	0.6	48	4,080
E－B7003SU	17	35	10	6.75	4.15	23000	28000	0.3	0.15	11.05	19.5	32.5	0.3	45	3,090
E－B7203SU	17	40	12	10.2	5.5	21000	26000	0.6	0.3	12.63	22	35	0.6	70	4,200
E－B7004SU	20	42	12	10.3	6.1	19000	24000	0.6	0.3	13.21	25	37	0.6	79	3,540
E－B7204SU	20	47	14	14.5	8.4	17000	22000	1	0.6	14.8	26	41	1	112	4,810
E－B7005SU	25	47	12	11.3	7.4	17000	21000	0.6	0.3	14.38	30	42	0.6	91	3,930
E－B7205SU	25	52	15	15.3	9.5	15000	19000	1	0.6	16.46	31	46	1	135	5,350
E－B7006SU	30	55	13	14.5	10.1	14000	18000			16.39	36	49		133	4,330
E－B7206SU	30	62	16	21.3	13.7	13000	16000			18.71	36	56		208	5,880
E－B7207SU	35	72	17	28.1	18.6	11000	14000	1.1		20.96	42	65		295	6,880
E－B7007SU	35	62	14	17.5	12.6	12000	15000	1		18.29	41	56		170	4,960
E－B7208SU	40	80	18	33.6	23.3	10000	12000	1.1		22.97	47	73		382	8,400
E－B7008SU	40	68	15	18.7	14.6	11000	14000	1		20.08	46	62		210	6,170
E－B7209SU	45	85	19	37.7	26.6	9400	12000	1.1		24.64	52	78		430	10,170
E－B7009SU	45	75	16	22.2	17.7	10000	12000	1		21.97	51	69		260	7,700
E－B7210SU	50	90	20	39.4	41.3	8500	11000	1.1		26.31	57	83		485	11,760
E－B7010SU	50	80	16	23.6	20.1	9200	11000	1		23.14	56	74		290	9,000
E－B7211SU	55	100	21	48.7	37.1	7600	9500	1.5	1	28.55	62	83		635	13,890
E－B7011SU	55	90	18	31.1	26.3	8300	10000	1.1	0.6	25.89	64	91	1.5	420	10,620
E－B7212SU	60	110	22	58.9	45.7	6900	8600	1.5	1	30.8	67	88	1	820	14,580
E－B7012SU	60	95	18	31.9	28.1	7700	9700	1.1	0.6	27.05	69	101	1.5	450	11,150
E－B7213SU	65	120	23	67.3	54.2	6400	8000	1.5	1	33.05	74	111	1.5	1020	15,300
E－B7013SU	65	100	18	33.7	31.4	7200	9000	1.1	0.6	28.22	72	93	1	470	11,700
E－B7214SU	70	125	24	69.8	55.6	6100	7600	1.5	1	34.72	79	116	1.5	1120	16,070
E－B7014SU	70	110	20	42.7	39.4	6600	8300	1.1	0.6	30.97	77	103	1	660	12,290
E－B7215SU	75	130	25	79.2	65.2	5800	7200	1.5	1	36.38	84	121	1.5	1023	16,860
E－B7015SU	75	115	20	43.6	41.7	6300	7800	1.1	0.6	32.13	82	108	1	690	12,890
E－B7216SU	80	140	26	85.3	71.5	5400	6700	2	1	38.63	90	130	2	1500	17,700
E－B7016SU	80	125	22	53.4	50.6	5800	7200	1.1	0.6	34.88	87	118	1	930	13,520
E－B7217SU	85	150	28	98.6	83.6	5000	6300	2	1	41.38	95	140	2	1870	18,590
E－B7017SU	85	130	22	54.6	53.7	5500	6800	1.1	0.6	36.05	92	123	1	970	14,190
E－B7218SU	90	160	30	113	96.7	4700	5900	2	1	44.13	100	150	2	2300	19,500
E－B7018SU	90	140	24	65.2	63.3	5100	6400	1.5	1	38.8	99	131	1.5	1260	14,900
E－B7219SU	95	170	32	122	103	4400	5500	2.1	1.1	46.88	107	158	2	2780	20,480
E－B7019SU	95	145	24	66.6	67.1	4800	6000	1.5	1	39.96	104	136	1.5	1320	15,630
E－B7220SU	100	180	34	137	117	4100	5200	2.1	1.1	49.63	112	168	2	3320	21,500
E－B7020SU	100	150	24	68.4	70.6	4700	5900	1.5	1	41.13	109	141	1.5	1370	16,410

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 B7000SU	エコノミーシリーズ E−B7000SU
材質		SUJ2	SUJ2相当
基本定格荷重	Cr(動)kN	5.30	5.00
基本定格荷重	Cor(静)kN	2.49	2.35
(参考)許容回転数　rpm		63900	34000
精度(JIS)		等級4	等級4
接触角		15°	25°
作用点		6.4	8.19
RoHS10		対応	対応

技術情報

内外径寸法公差(JIS B 1514 4級）

d 内径公差

ｄ (mm)		内径公差 (mm)
を超え	以下	内径公差 (mm)
0.6	2.5	0 -0.004
2.5	10	0 -0.004
10	18	0 -0.004
18	30	0 -0.005
30	50	0 -0.006
50	80	0 -0.007

D 外径公差

D (mm)		外径公差 (mm)
を超え	以下	外径公差 (mm)
2.5	6	0 -0.004
6	18	0 -0.004
18	30	0 -0.005
30	50	0 -0.006
50	80	0 -0.007
80	120	0 -0.008

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数:

型番	内径 d(φ)	外径 D(φ)	幅 B(または T)(mm)	基本定格荷重 Cr(動)(N)	許容回転数(rpm)	基本定格荷重 Cor(静)(N)	重量(g)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-B7000SU	10	26	8	5000	34000	2350	21	10	1個	2,550円( 2,805円 )	在庫品1日目当日出荷可能
E-B7001SU	12	28	8	5400	19000	2750	24	10	1個	2,610円( 2,871円 )	9日目～
E-B7002SU	15	32	9	6100	26000	3450	35	10	1個	3,000円( 3,300円 )	在庫品1日目当日出荷可能
E-B7003SU	17	35	10	6750	23000	4150	45	10	1個	3,090円( 3,399円 )	在庫品1日目当日出荷可能
E-B7004SU	20	42	12	10300	19000	6100	79	10	1個	3,540円( 3,894円 )	在庫品1日目当日出荷可能
E-B7005SU	25	47	12	11300	17000	7400	91	10	1個	3,930円( 4,323円 )	在庫品1日目当日出荷可能
E-B7006SU	30	55	13	14500	14000	10100	133	10	1個	4,330円( 4,763円 )	在庫品1日目当日出荷可能
E-B7007SU	35	62	14	17500	12000	12600	170	10	1個	4,960円( 5,456円 )	9日目～
E-B7008SU	40	68	15	18700	11000	14600	210	10	1個	6,170円( 6,787円 )	9日目～
E-B7009SU	45	75	16	22200	100000	17700	260	10	1個	7,700円( 8,470円 )	9日目～
E-B7010SU	50	80	16	23600	9200	20100	290	10	1個	9,000円( 9,900円 )	9日目～
E-B7011SU	55	90	18	31100	8300	26300	420	10	1個	10,620円( 11,682円 )	9日目～
E-B7012SU	60	95	18	31900	7700	28100	450	10	1個	11,150円( 12,265円 )	9日目～
E-B7013SU	65	100	18	33700	7200	31400	470	10	1個	11,700円( 12,870円 )	9日目～
E-B7014SU	70	110	20	42700	6600	39400	660	10	1個	12,290円( 13,519円 )	9日目～
E-B7015SU	75	115	20	43600	6300	41700	690	10	1個	12,890円( 14,179円 )	9日目～
E-B7016SU	80	125	22	53400	5800	50600	930	10	1個	13,520円( 14,872円 )	9日目～
E-B7017SU	85	130	22	54600	5500	53700	970	10	1個	14,190円( 15,609円 )	9日目～
E-B7018SU	90	140	24	65200	5100	63300	1260	10	1個	14,900円( 16,390円 )	9日目～
E-B7019SU	95	145	24	66600	4800	67100	1320	10	1個	15,630円( 17,193円 )	9日目～
E-B7020SU	100	150	24	68400	4700	70600	1370	10	1個	16,410円( 18,051円 )	9日目～
E-B7200SU	10	30	9	4650	29000	2200	31	10	1個	3,470円( 3,817円 )	9日目～
E-B7201SU	12	32	10	7450	27000	3650	38	10	1個	3,550円( 3,905円 )	9日目～
E-B7202SU	15	35	11	8100	24000	4250	48	10	1個	4,080円( 4,488円 )	9日目～
E-B7203SU	17	40	12	10200	21000	5500	70	10	1個	4,200円( 4,620円 )	9日目～
E-B7204SU	20	47	14	14500	17000	8400	112	10	1個	4,810円( 5,291円 )	9日目～
E-B7205SU	25	52	15	15300	15000	9500	135	10	1個	5,350円( 5,885円 )	9日目～
E-B7206SU	30	62	16	21300	13000	13700	208	10	1個	5,880円( 6,468円 )	9日目～
E-B7207SU	35	72	17	28100	11000	18600	295	10	1個	6,880円( 7,568円 )	9日目～
E-B7208SU	40	80	18	33600	10000	23300	382	10	1個	8,400円( 9,240円 )	9日目～
E-B7209SU	45	85	19	37700	9400	26600	430	10	1個	10,170円( 11,187円 )	9日目～
E-B7210SU	50	90	20	39400	8500	41300	485	10	1個	11,760円( 12,936円 )	9日目～
E-B7211SU	55	100	21	48700	7600	37100	635	10	1個	13,890円( 15,279円 )	9日目～
E-B7212SU	60	110	22	58900	6900	45700	820	10	1個	14,580円( 16,038円 )	9日目～
E-B7213SU	65	120	23	67300	6400	54200	1020	10	1個	15,300円( 16,830円 )	9日目～
E-B7214SU	70	125	24	69800	6100	55600	1120	10	1個	16,070円( 17,677円 )	9日目～
E-B7215SU	75	130	25	79200	5800	65200	1230	10	1個	16,860円( 18,546円 )	9日目～
E-B7216SU	80	140	26	85300	5400	71500	1500	10	1個	17,700円( 19,470円 )	9日目～
E-B7217SU	85	150	28	98600	5000	83600	1870	10	1個	18,590円( 20,449円 )	9日目～
E-B7218SU	90	160	30	113000	4700	96700	2300	10	1個	19,500円( 21,450円 )	9日目～
E-B7219SU	95	170	32	122000	4400	103000	2780	10	1個	20,480円( 22,528円 )	9日目～
E-B7220SU	100	180	34	137000	4100	117000	3320	10	1個	21,500円( 23,650円 )	9日目～

詳細情報

基本情報

基本情報

【まとめ買いでお得】20個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
