安全柵フレーム４０４０　Nシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【特長】安全柵Nシリーズの40角柱フレームです。フェンスネット専用溝以外は8シ...

詳細情報を確認する

フレームNo.：

8
フレームサイズ：

4040
フェンスネット・パネル専用溝数：

1
種類：

安全柵フレーム
専用溝：

3mmパネル用
材質証明書：

対象

(i)ご注意

梁フレームとの締結ボルトはSCB5-40（M径５、長さ40㎜）を推奨します。
梁フレームとタッピングねじで締結する場合、呼び径4.5、長さ70㎜を推奨します。
Nシリーズ安全柵フレーム（30角柱フレーム/2540角梁フレーム）はこちら（30角柱フレーム、2540角梁フレーム）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

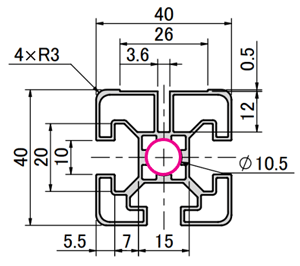

外形図・規格表

NFFS8−4040
NFFSY8−4040（黄色）

Type	[ M ]材質	[ S ]表面処理
NFFS	A6063S−T5	アルマイト処理
NFFSY	A6063S−T5	焼付塗装(黄色)

[ ! ]切断面・追加工部には表面処理がされていません。
[ ! ]黄色フレームの色はD22-80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

規格表

型式	ー	L
NFFS8-4040	ー	800

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	L	質量 kg/m	断面積 mm^²	断面2次モーメントmm^⁴		\基準単価 300mm未満	\基準単価/m 300mm以上
型式	指定0.5mm単位	質量 kg/m	断面積 mm^²	ℓⅹ	ℓy	1～80本	1～80本
NFFS8-4040	50～4000	0.95	351.5	5.42×10^⁴	5.41×10^⁴	300	1,000
NFFSY8-4040（黄色）	50～4000	0.95	351.5	5.42×10^⁴	5.41×10^⁴	470	1,580

追加工

型式	-	L	-	追加工 Code
NFFS8-4040	-	800	-	LTP
NFFS8-4040	-	800	-	Z5 - AH15 - BH900

■追加工コード　ご指定方法
・梁フレームと締結するための追加工になります。
・ザグリ穴は、Z選択で穴径を1種類選択し、7個まであけることができます。
[ ! ]Z4.5はタッピングねじ（呼び径4.5、長さ70㎜）での締結用、Z5はM5ボルト（M径5、長さ40㎜）での締結用のザグリ穴になります。
・M5ボルトはSCB5-40を推奨します>>こちら

Alterations	タップ穴あけ		指定位置通し穴加工
Code	LTP	TPW	Ｚ
			4.5	5
			AH　BH　CH　DH　EH　FH　GH 注文例：NFFS8−4040−200−Z4.5−AH20−BH100−CH180
Spec.	左端面にタップ＜タップ形状＞ M12-深さ36（並目）	両端面にタップ＜タップ形状＞ M12-深さ36（並目）	左端面から指定位置に通し穴加工最大7ヵ所まで指定可能左端面からの距離：7～（L-7）
			対象タッピングねじ（呼び径4.5、長さ70mm）	対象ボルト（M径5、長さ40mm）
¥/1Code	200	400	150/1ヵ所

指定位置通し穴加工断面図

Z4.5・・・d：5　Z5・・・d：5.8

型番リスト

表示件数:

型番	フレーム表面処理	L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

NFFS8-4040-[50-4000/0.5]	アルマイト処理	50 ～ 4000	10	1個	-( - )	1日目
NFFSY8-4040-[50-4000/0.5]	焼付塗装(黄色)	50 ～ 4000	10	1個	-( - )	1日目
