仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ロボット取付プレート-安川電機

ロボット取付プレート-安川電機

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

安川電機製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイ...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定48件の候補があります。

Loading...

外形図・規格表



■Type表
対応ロボット機種[ M ]材質[ S ]表面処理Type取付加工リンク
ロボット位置
決め方式[ ! ]		取付加工
MOTOMAN-GP4
（可搬質量4kg/リーチ550mm）		 SS400
（比重7.85）		無電解
ニッケルメッキ		PM外ノック[ ! ]YSV5A 規格表
内ノック[ ! ]YSV5B 規格表
MOTOMAN-GP7
（可搬質量7kg/リーチ927mm）		MOTOMAN-GP8
（可搬質量8kg/リーチ727mm）		外ノック[ ! ]YSV6A 規格表
内ノック[ ! ]YSV6B 規格表
MOTOMAN-SG400
（可搬質量3kg/リーチ400mm）		  YSS2A 規格表
MOTOMAN-SG650
（可搬質量6kg/リーチ650mm）		  YSS3A 規格表
[ ! ]商品の使用例は以下をご確認ください。
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決め方式（外ノック、内ノック）は以下使用例をご確認ください。
[ ! ]外ノック：位置決めピンにロボット座面を突き当てて位置決め　[ ! ]内ノック：ロボット座面のノック穴を利用して位置決め

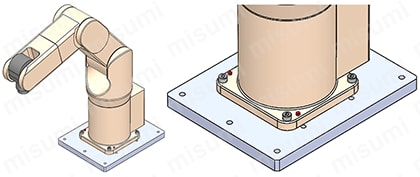

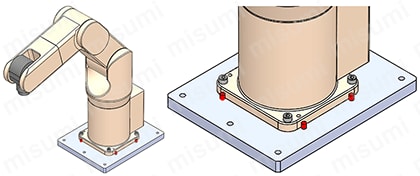

■使用例



PM□□□-YSV5A

Type表に戻る

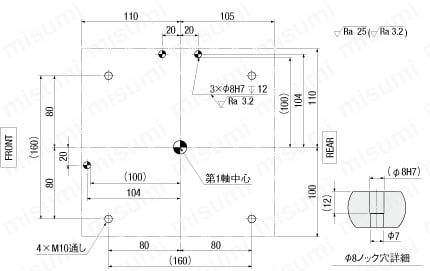

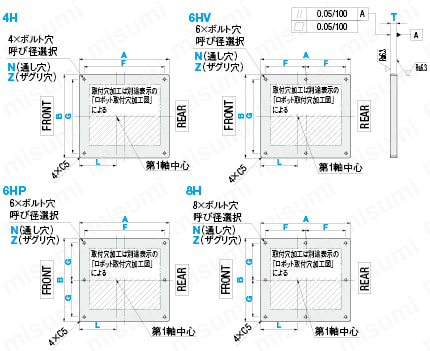

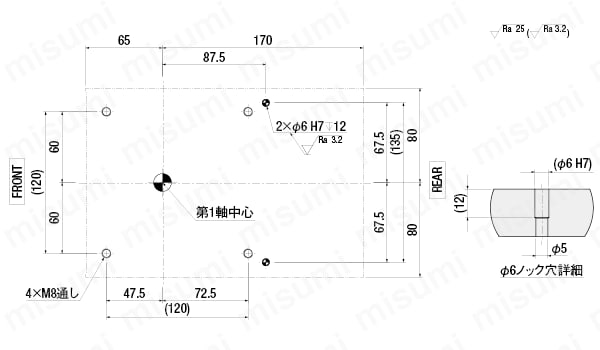

■プレート加工図■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN GP4
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YSV5A
220～500
200～400
15
20
150～470
170～370
8
10
12
8
10
12
85～365
6HV
260～400
75～235
230～370
6HP
280～500
200～400
250～470
85～185
115～335
8H
260～400
125～235
115～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSV5A-A450-B250-T20-F300-G180-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSV5A15220～300200～300
38,800
39,300
39,700
39,700
40,600
41,500
301～400
44,800
45,300
45,700
45,700
46,600
47,500
301～400200～300
301～400
52,300
52,800
53,200
53,200
54,100
55,000
401～500200～300
50,800
51,300
51,700
51,700
52,600
53,500
301～400
60,100
60,600
61,000
61,000
61,900
62,800
20220～300200～300
43,100
43,600
44,000
44,000
44,900
45,800
301～400
50,600
51,100
51,500
51,500
52,400
53,300
301～400200～300
301～400
60,300
60,800
61,200
61,200
62,100
63,000
401～500200～300
58,100
58,600
59,000
59,000
59,900
60,800
301～400
70,200
70,700
71,100
71,100
72,000
72,900
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合

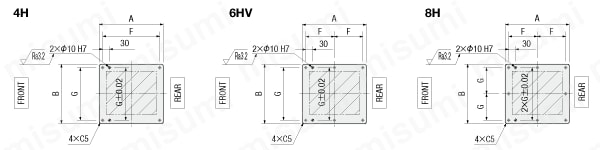

■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000

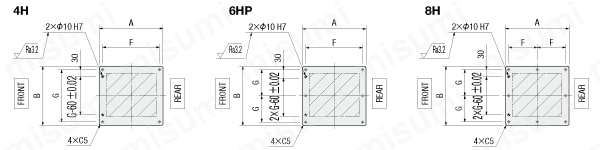

[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSV5A-A450-B250-T20-F300-G90-Z12-L180-PHX



PM□□□-YSV5B

Type表に戻る

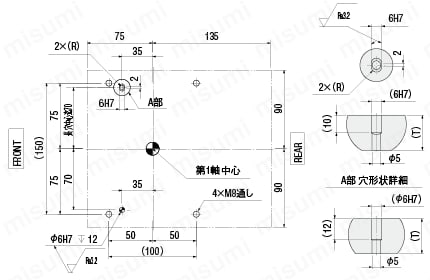

■プレート加工図■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN GP4
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HYSV5B210～500180～40015
20		150～470150～3708
10
12		8
10
12		75～365
6HV240～40075～235210～370
6HP270～500180～400240～47075～185105～335
8H240～400120～235105～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSV5B-A450-B250-T20-F300-G180-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSV5B15210～300180～300
38,800
39,300
39,700
39,700
40,600
41,500
301～400
44,800
45,300
45,700
45,700
46,600
47,500
301～400180～300
301～400
52,300
52,800
53,200
53,200
54,100
55,000
401～500180～300
50,800
51,300
51,700
51,700
52,600
53,500
301～400
60,100
60,600
61,000
61,000
61,900
62,800
20210～300180～300
43,100
43,600
44,000
44,000
44,900
45,800
301～400
50,600
51,100
51,500
51,500
52,400
53,300
301～400180～300
301～400
60,300
60,800
61,200
61,200
62,100
63,000
401～500180～300
58,100
58,600
59,000
59,000
59,900
60,800
301～400
70,200
70,700
71,100
71,100
72,000
72,900
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSV5B-A450-B250-T20-F300-G90-Z12-L180-PHX



PM□□□-YSV6A

Type表に戻る

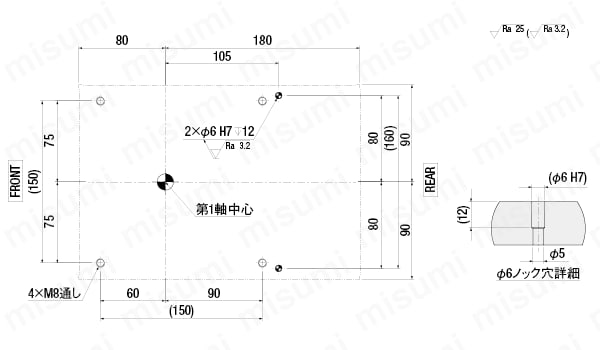

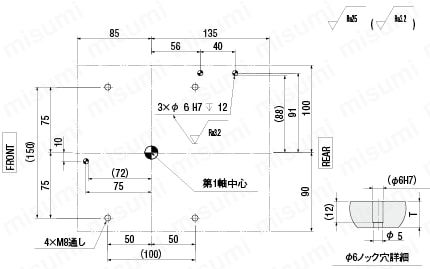

■プレート加工図■ロボット取付穴加工図
安川MOTOMAN GP7,8（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴
ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YSV6A
215～500
220～400
15
20
160～470
190～370
8
10
12
8
10
12
110～395
6HV
280～400
80～235
250～370
6HP
280～500
220～400
250～470
95～185
140～365
8H
280～400
125～235
125～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSV6A-A450-B250-T20-F300-G200-Z12-L200
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSV6A15215～300220～300
38,800
39,300
39,700
39,700
40,600
41,500
301～400
44,800
45,300
45,700
45,700
46,600
47,500
301～400220～300
301～400
52,300
52,800
53,200
53,200
54,100
55,000
401～500220～300
50,800
51,300
51,700
51,700
52,600
53,500
301～400
60,100
60,600
61,000
61,000
61,900
62,800
20215～300220～300
43,100
43,600
44,000
44,000
44,900
45,800
301～400
50,600
51,100
51,500
51,500
52,400
53,300
301～400220～300
301～400
60,300
60,800
61,200
61,200
62,100
63,000
401～500220～300
58,100
58,600
59,000
59,000
59,900
60,800
301～400
70,200
70,700
71,100
71,100
72,000
72,900
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSV6A-A450-B250-T20-F300-G100-Z12-L200-PHX



PM□□□-YSV6B

Type表に戻る

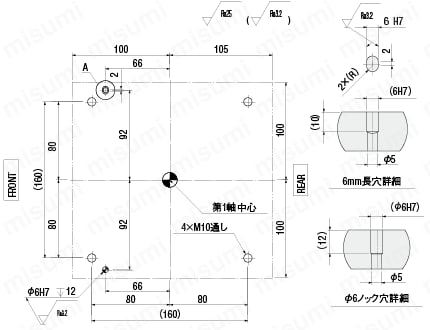

■プレート加工図■ロボット取付穴加工図
安川MOTOMAN GP7,8（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HYSV6B205～500200～40015
20		160～470170～3708
10
12		8
10
12		110～395
6HV260～40080～235230～370
6HP270～500200～400240～47085～185130～365
8H260～400120～235115～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSV6B-A450-B250-T20-F300-G200-Z12-L200
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSV6B15205～300200～300
38,800
39,300
39,700
39,700
40,600
41,500
301～400
44,800
45,300
45,700
45,700
46,600
47,500
301～400200～300
301～400
52,300
52,800
53,200
53,200
54,100
55,000
401～500200～300
50,800
51,300
51,700
51,700
52,600
53,500
301～400
60,100
60,600
61,000
61,000
61,900
62,800
20205～300200～300
43,100
43,600
44,000
44,000
44,900
45,800
301～400
50,600
51,100
51,500
51,500
52,400
53,300
301～400200～300
301～400
60,300
60,800
61,200
61,200
62,100
63,000
401～500200～300
58,100
58,600
59,000
59,000
59,900
60,800
301～400
70,200
70,700
71,100
71,100
72,000
72,900
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSV6B-A450-B250-T20-F300-G90-Z12-L200-PHX



PM□□□-YSS2A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：安川電機
MOTOMAN-SG400
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HYSS2A235～500160～40015
20		120～470120～3708
10
12		8
10
12		65～330
6HV235～500220～40060～235190～370
6HP300～500160～400270～47060～18595～300
8H300～500220～400135～23595～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSS2A-A450-B250-T20-F300-G140-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSS2A15235～300160～30038,70039,20039,60039,60040,50041,400
301～40045,00045,50045,90045,90046,80047,700
301～400160～30045,00045,50045,90045,90046,80047,700
301～40052,90053,40053,80053,80054,70055,600
401～500160～30051,30051,80052,20052,20053,10054,000
301～40061,10061,60062,00062,00062,90063,800
20235～300160～30043,20043,70044,10044,10045,00045,900
301～40051,10051,60052,00052,00052,90053,800
301～400160～30051,10051,60052,00052,00052,90053,800
301～40061,40061,90062,30062,30063,20064,100
401～500160～30059,10059,60060,00060,00060,90061,800
301～40071,70072,20072,60072,60073,50074,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
追加工
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSS2A-A450-B300-T20-F300-G150-Z12-L180-PHX



PM□□□-YSS3A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：安川電機
MOTOMAN-SG650
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HYSS3A260～500180～40015
20		150～470150～3708
10
12		8
10
12		80～320
6HV260～500240～40075～235210～370
6HP320～500180～400290～47075～185110～290
8H320～500240～400145～235105～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YSS3A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工TABN(通し穴)Z(ザグリ穴)
穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)		穴数4
(4H)		穴数6
(6HV/P)		穴数8
(8H)
YSS3A15260～300180～30038,70039,20039,60039,60040,50041,400
301～40045,00045,50045,90045,90046,80047,700
301～400180～30045,00045,50045,90045,90046,80047,700
301～40052,90053,40053,80053,80054,70055,600
401～500180～30051,30051,80052,20052,20053,10054,000
301～40061,10061,60062,00062,00062,90063,800
20260～300180～30043,20043,70044,10044,10045,00045,900
301～40051,10051,60052,00052,00052,90053,800
301～400180～30051,10051,60052,00052,00052,90053,800
301～40061,40061,90062,30062,30063,20064,100
401～500180～30059,10059,60060,00060,00060,90061,800
301～40071,70072,20072,60072,60073,50074,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
追加工
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YSS3A-A450-B300-T20-F300-G100-Z12-L180-PHX

型番リスト

表示件数:
  1. 1
型番
ロボット種類
ロボットモデル名
ロボット機種
ロボット位置決め方式
穴加工種類
長さ A(mm)
幅 B(mm)
板厚 T(mm)
長さ方向ボルトピッチ F(mm)
幅方向ボルトピッチ G(mm)
通し穴ボルト呼び径 N
ザグリ穴ボルト呼び径 Z
プレート内第1軸位置 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
4穴(4H)
235 ～ 500
160 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
8 ～ 12
-
65 ～ 330
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
4穴(4H)
235 ～ 500
160 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
-
8 ～ 12
65 ～ 330
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
4穴(4H)
260 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
80 ～ 320
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
4穴(4H)
260 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
80 ～ 320
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
4穴(4H)
220 ～ 500
200 ～ 400
15 ～ 20
150 ～ 470
170 ～ 370
8 ～ 12
-
85 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
4穴(4H)
220 ～ 500
200 ～ 400
15 ～ 20
150 ～ 470
170 ～ 370
-
8 ～ 12
85 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
4穴(4H)
210 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
75 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
4穴(4H)
210 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
75 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
4穴(4H)
215 ～ 500
220 ～ 400
15 ～ 20
160 ～ 470
190 ～ 370
8 ～ 12
-
110 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
4穴(4H)
215 ～ 500
220 ～ 400
15 ～ 20
160 ～ 470
190 ～ 370
-
8 ～ 12
110 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
4穴(4H)
205 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
170 ～ 370
8 ～ 12
-
100 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
4穴(4H)
205 ～ 500
200 ～ 400
15 ～ 20
160 ～ 470
170 ～ 370
-
8 ～ 12
100 ～ 395
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
6穴(6HP)
300 ～ 500
160 ～ 400
15 ～ 20
270 ～ 470
60 ～ 185
8 ～ 12
-
95 ～ 300
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
6穴(6HP)
300 ～ 500
160 ～ 400
15 ～ 20
270 ～ 470
60 ～ 185
-
8 ～ 12
95 ～ 300
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
6穴(6HP)
320 ～ 500
180 ～ 400
15 ～ 20
290 ～ 470
75 ～ 185
8 ～ 12
-
110 ～ 290
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
6穴(6HP)
320 ～ 500
180 ～ 400
15 ～ 20
290 ～ 470
75 ～ 185
-
8 ～ 12
110 ～ 290
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
6穴(6HP)
280 ～ 500
200 ～ 400
15 ～ 20
250 ～ 470
85 ～ 185
8 ～ 12
-
115 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
6穴(6HP)
280 ～ 500
200 ～ 400
15 ～ 20
250 ～ 470
85 ～ 185
-
8 ～ 12
115 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
6穴(6HP)
270 ～ 500
180 ～ 400
15 ～ 20
240 ～ 470
75 ～ 185
8 ～ 12
-
105 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
6穴(6HP)
270 ～ 500
180 ～ 400
15 ～ 20
240 ～ 470
75 ～ 185
-
8 ～ 12
105 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
6穴(6HP)
280 ～ 500
220 ～ 400
15 ～ 20
250 ～ 470
95 ～ 185
8 ～ 12
-
140 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
6穴(6HP)
280 ～ 500
220 ～ 400
15 ～ 20
250 ～ 470
95 ～ 185
-
8 ～ 12
140 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
6穴(6HP)
270 ～ 500
200 ～ 400
15 ～ 20
240 ～ 470
85 ～ 185
8 ～ 12
-
130 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
6穴(6HP)
270 ～ 500
200 ～ 400
15 ～ 20
240 ～ 470
85 ～ 185
-
8 ～ 12
130 ～ 365
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
6穴(6HV)
235 ～ 500
220 ～ 400
15 ～ 20
60 ～ 235
190 ～ 370
8 ～ 12
-
65 ～ 330
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
6穴(6HV)
235 ～ 500
220 ～ 400
15 ～ 20
60 ～ 235
190 ～ 370
-
8 ～ 12
65 ～ 330
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
6穴(6HV)
260 ～ 500
240 ～ 400
15 ～ 20
75 ～ 235
210 ～ 370
8 ～ 12
-
80 ～ 320
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
6穴(6HV)
260 ～ 500
240 ～ 400
15 ～ 20
75 ～ 235
210 ～ 370
-
8 ～ 12
80 ～ 320
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
6穴(6HV)
220 ～ 500
260 ～ 400
15 ～ 20
75 ～ 235
230 ～ 370
8 ～ 12
-
85 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
6穴(6HV)
220 ～ 500
260 ～ 400
15 ～ 20
75 ～ 235
230 ～ 370
-
8 ～ 12
85 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
6穴(6HV)
210 ～ 500
240 ～ 400
15 ～ 20
75 ～ 235
210 ～ 370
8 ～ 12
-
75 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
6穴(6HV)
210 ～ 500
240 ～ 400
15 ～ 20
75 ～ 235
210 ～ 370
-
8 ～ 12
75 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
6穴(6HV)
215 ～ 500
280 ～ 400
15 ～ 20
80 ～ 235
250 ～ 370
8 ～ 12
-
110 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
6穴(6HV)
215 ～ 500
280 ～ 400
15 ～ 20
80 ～ 235
250 ～ 370
-
8 ～ 12
110 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
6穴(6HV)
205 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
8 ～ 12
-
100 ～ 395
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
6穴(6HV)
205 ～ 500
260 ～ 400
15 ～ 20
80 ～ 235
230 ～ 370
-
8 ～ 12
100 ～ 395
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
8穴(8H)
300 ～ 500
220 ～ 400
15 ～ 20
135 ～ 235
95 ～ 185
8 ～ 12
-
95 ～ 300
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG400
内ノック
8穴(8H)
300 ～ 500
220 ～ 400
15 ～ 20
135 ～ 235
95 ～ 185
-
8 ～ 12
95 ～ 300
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
8穴(8H)
320 ～ 500
240 ～ 400
15 ～ 20
145 ～ 235
105 ～ 185
8 ～ 12
-
110 ～ 290
10

1個

-( - )

11日目

スカラ
SGシリーズ
MOTOMAN-SG650
内ノック
8穴(8H)
320 ～ 500
240 ～ 400
15 ～ 20
145 ～ 235
105 ～ 185
-
8 ～ 12
110 ～ 290
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
8穴(8H)
280 ～ 500
260 ～ 400
15 ～ 20
125 ～ 235
115 ～ 185
8 ～ 12
-
115 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
外ノック
8穴(8H)
280 ～ 500
260 ～ 400
15 ～ 20
125 ～ 235
115 ～ 185
-
8 ～ 12
115 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
8穴(8H)
270 ～ 500
240 ～ 400
15 ～ 20
120 ～ 235
105 ～ 185
8 ～ 12
-
105 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP4
内ノック
8穴(8H)
270 ～ 500
240 ～ 400
15 ～ 20
120 ～ 235
105 ～ 185
-
8 ～ 12
105 ～ 335
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
8穴(8H)
280 ～ 500
280 ～ 400
15 ～ 20
125 ～ 235
125 ～ 185
8 ～ 12
-
140 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
外ノック
8穴(8H)
280 ～ 500
280 ～ 400
15 ～ 20
125 ～ 235
125 ～ 185
-
8 ～ 12
140 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
8穴(8H)
270 ～ 500
260 ～ 400
15 ～ 20
120 ～ 235
115 ～ 185
8 ～ 12
-
130 ～ 365
10

1個

-( - )

11日目

垂直多関節
GPシリーズ
MOTOMAN-GP7 / MOTOMAN-GP8
内ノック
8穴(8H)
270 ～ 500
260 ～ 400
15 ～ 20
120 ～ 235
115 ～ 185
-
8 ～ 12
130 ～ 365
10

1個

-( - )

11日目

  1. 1

Loading...

詳細情報

基本情報

安川電機製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイズ、プレート内ロボット第1軸位置、ボルト呼び径の各指定が可能です。

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロボット取付プレート-安川電機のレビュー

この商品のレビューはありません レビューを書く

ロボットスタンド・ロボット取付プレートカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
