ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 ロッドエンドベアリング　おねじ　無給油タイプ

【エコノミーシリーズ】 ロッドエンドベアリング　おねじ　無給油タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
400円 ～ 940円
税込価格
440円 ～ 1,034円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

  • 種類：
    ロッドエンドベアリング
  • ロッドエンドベアリング 種類：
    標準
  • 本体材質：
    S45C
  • 潤滑方式：
    無給油
  • ボール 材質：
    軸受鋼
  • ブッシュ 材質：
    四フッ化エチレン樹脂
  • ホルダ表面処理：
    亜鉛メッキ
  • L寸タイプ：
    標準タイプ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

外形図・規格表

外形図
[ M ] 材質
ホルダ球面内輪ブッシュ（ライナ−）
S45C相当(亜鉛メッキ)軸受鋼四フッ化エチレン樹脂


[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
使用例 型式(Type·d)
  E-GZW5

タイプおねじタイプ[ M ] 材質
右ねじ左ねじホルダ球面内輪ブッシュ（ライナ−）
無給油E-GZWE-GZWLS45C相当(亜鉛メッキ)軸受鋼四フッ化エチレン樹脂
[ ! ]本商品はRoHS保証外です。ご注意ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DLL1M×PℓBB1d1(r)静負荷容量
ラジアルCs(kN)		質量
(g)		￥基準単価
TypedEーGZWEーGZWL
おねじタイプ

右ねじ
EーGZW
左ねじ
EーGZWL		51842.533M5×0.819687.70.3
～
0.5		3.9213400400
62046.536M6×1.0216.7598.96520400400
82454.542M8×1.252591210.47.4538460460
102862.548M10×1.52810.51412.99.4155490490
123270.554M12×1.7532121615.41185590570
143678.560M14×2.03613.51916.915.2140770770
164087.566M16×2.037152119.420.2210900900
205010378M20×1.54118252325380940940
[ ! ]ホルダと内輪のすき間による摺動性に個体差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
 当社類似品
PHSOM10		エコノミーシリーズ
E-GZW10
球面滑り軸受　内径d公差H7H8
ホルダ材質S35CS45C相当
ホルダ表面処理三価クロメート亜鉛メッキ
球面内輪材質SUJ2軸受鋼
RoHS10対応保証外
注意・禁止事項
●取付けの注意
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像
[ ! ]ロッドエンドはスラスト荷重を負荷する事はできません。

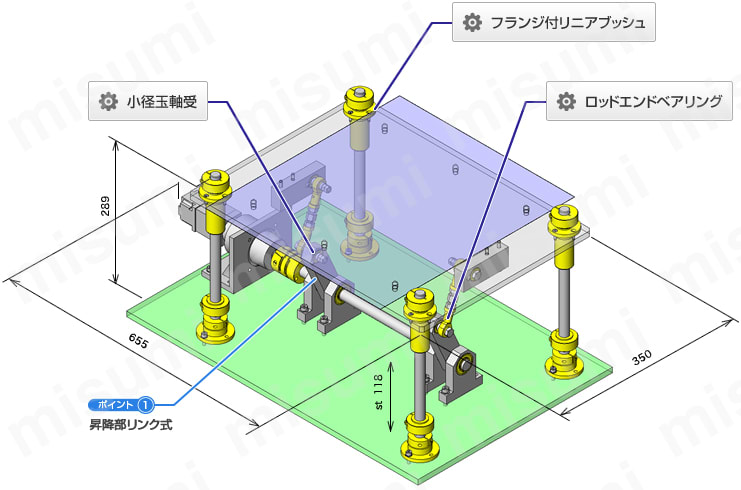

使用例
使用例
関連商品
【エコノミーシリーズ】 小径玉軸受　両シールド形　軽荷重・中速回転タイプ【エコノミーシリーズ】 ウレタンモールドベアリング おねじ付き【エコノミーシリーズ】 ロッドエンドベアリング　めねじ　無給油タイプ
使用例使用例使用例


型番リスト

表示件数:
  1. 1
型番
接続ねじ 種類
接続ねじ
内径(mm)
静負荷容量ラジアル(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
おねじ・右ねじ
M5×0.8
5
3920

1個

400円( 440円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
M6×1.0
6
5000

1個

400円( 440円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
M8×1.25
8
7450

1個

460円( 506円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M10] M10×1.5
10
9410

1個

490円( 539円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M12] M12×1.75
12
11000

1個

590円( 649円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M14] M14×2.0
14
15200

1個

770円( 847円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M16] M16×2.0
16
20200

1個

900円( 990円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
M20×1.5
20
25000

1個

940円( 1,034円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【エコノミーシリーズ】 ロッドエンドベアリング　おねじ　無給油タイプのレビュー

この商品のレビューはありません レビューを書く
