【エコノミーシリーズ】拡張スリーブスタンダードタイプセンタリング機能付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 100,000円

税込価格: 110,000円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類：

スタンダードタイプ
センタリング：

センタリング機能付
本体材質：

S45C
軸穴径(mm)：

5
許容トルク範囲(N・m)：

2.0～20.0
表面処理：

なし
ボス径(mm)：

16
締結構造：

シングルコーン形
締結方式：

メカ式(くさび式)
許容トルク(N・m)：

10
締付ボルト数：

複数本
許容スラスト荷重範囲(kN)：

4.89
全長(mm)：

13
外径(mm)：

18.5

(i)ご注意

本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

E-MLM5-DEL 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

製品比較情報

当社類似品はこちらです。寸法、仕様の違いをご確認の上、ご検討ください。

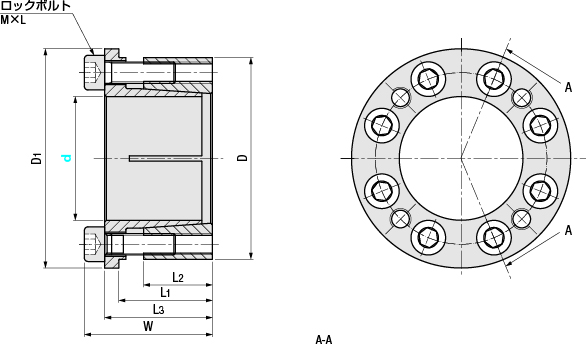

寸法図

単位：mm

[ ! ]本製品はRoHS非対応になります。ご注意ください。

規格表

Type	本体
Type	[ M ] 材質	[ S ] 表面処理
E-MLM	S45C	-

	型式（Type・d）
	E－MLM30

型式		D	D₁	W	L₁	L₂	L₃	クランピングスクリューボール			重さ (g)	内穴公差（初期状態） μ m
Type	d							M×L	個数	締付トルク (N·m)

E-MLM	5	16	18.5	16	11.2	8	13	M3X10	4	2.1	20	+4.5 +0
	8	21	23.5	18.5	12.5	9.5	14.5	M4X12		5.1	40
	10	23	25.5	19	13		15
	12	26	28.5	22	15.5	10.5	18	M4X14	6		60	+5.5 +0
	14	28	30.5						6
	15	29	31.5	23	16.5	11.5	19				70
	16	30	33	23.6	17.5	12	20
	19	33	35.5	24		12.5			8		80	+6.5 +0
	20	38	42	29	21	15.5	24	M5X18		10	130
	22	40	44								140
	25	43	47	31	23	17.5	26				170
	30	48	52	31.5			26.5		10		190
	32	50	54	32.5	24	18.5	27.5				210	+7 +0
	35	57	62	36	26	19.5	30	M6X20	8	17	320
	40	62	67	37	27	20.5	31		10		380
	42	64	69
	45	67	72	37.5	27.5	21	31.5				400
	50	72	77	38.5	27.5	21.5	32.5		14		460
