【エコノミーシリーズ】 近接センサ 角型標準タイプ

【エコノミーシリーズ】 近接センサ 角型標準タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【エコノミーシリーズ】 近接センサ 角型標準タイプ
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,210円 ～ 1,440円
税込価格
1,331円 ～ 1,584円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

  • 環境対応：
    RoHS非対応
  • 近接センサ 種類：
    角型
  • 検出方向（センサ形状 角型）：
    前面検出
  • 電源：
    3線式
  • 保護構造：
    IP67

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年2月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

外形図

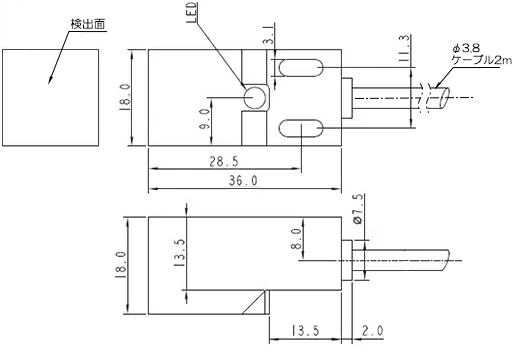

検出距離 4mm
E-MSMQ23N
E-MSMQ23P
寸法図

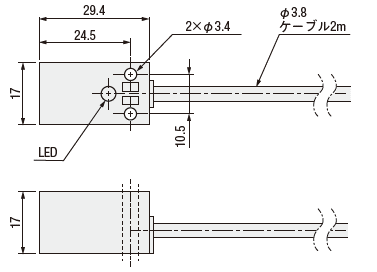

検出距離5mm
C－Q17
E－Q17
寸法図
[ M ]材 質　ABS
[ ! ]ブラケットはございません。
[ ! ]本商品はRoHS保証外です。ご注意ください。
検出距離 8mm
E-MSMQL17N
E-MSMQL17P
寸法図
規格表
注文例 型式
 C-Q17-N01

・下表の価格表は25年2月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番検出距離出力形態線長￥基準単価
C－Q17－N015mmNPN N.O.2m1,210
C－Q17－N02NPN N.C.1,210
E－Q17－P01PNP N.O.1,260
E－MSMQ23N4mmNPN N.O.1,430
E－MSMQ23PPNP N.O.1,440
E－MSMQL17N8mmNPN N.O.1,400
E－MSMQL17PPNP N.O.1,400
[ ! ]本商品はRoHS保証外です。ご注意ください。
種類直流3線式(NPN)直流3線式(PNP)直流3線式(NPN)直流3線式(PNP)直流3線式(NPN)直流3線式(PNP)
前面検出
N.O.
(ノーマルオープン)		N.C.
(ノーマルクローズ)		N.O.
(ノーマルクローズ)		N.O.
(ノーマルオープン)		N.O.
(ノーマルクローズ)		N.O.
(ノーマルオープン)		N.O.
(ノーマルクローズ)
型番C－Q17－N01C－Q17－N02E－Q17－P01E－MSMQ23NE－MSMQ23PE－MSMQL17NE－MSMQL17P
検出距離5mm4mm8mm
定格使用電圧DC12/24V(DC10～30V)許容リップル率10％p-p以下
標準検出体(ｍｍ)鉄/非鉄金属(材質により動作距離が変化します)
応答周波数500Hz
定格使用電流200mA100mA
漏れ電流0.01mA以下
電圧降下2.5V以下
応答時間0.5ms
応差15%以下
保護等級IP67
使用温度－25℃～＋70℃
温度特性±10％以内(＋25℃時の動作に対して)
保護回路負荷短絡保護、サージ吸収
過電流220mA
ケース材質ABS
線長2m
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
型式当社類似品
EMX4		エコノミーシリーズ
C-Q17
検出距離4mm5mm
出力形態NPN N.O.(ノーマルオープン)NPN N.O.(ノーマルオープン) / NPN N.C.（ノーマルクローズ）
寸法センササイズ27mm × 12mm × 12mm29.4mm × 17mm × 17mm
取付穴φ3.22 × φ3.4
電源直流3線式直流3線式
定格使用電圧DC12/24V (DC10～30V) 許容リップル率3％p-p以下DC12/24V（DC10～30V）許容リップル率10％p-p以下
電圧降下1V以下2.5V以下
スイッチ応差約20％以下15%以下
使用周囲温度-10～+50℃-25～+70℃
温度特性±20％以内(+23℃時の動作距離に対して)±10％以内（+25℃時の動作に対して）
保護等級IP67IP67
ケース材質ポリカーボネートABS
[ ! ]その他仕様詳細は規格表をご参照ください。

型番リスト

表示件数:
  1. 1
型番
検出距離（範囲）(mm)
シールド
検出距離詳細(mm)
出力形式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～5
シールド
5
NPN（NO）

1個

1,210円( 1,331円 )

在庫品1日目

当日出荷可能

～5
シールド
5
NPN（NC）

1個

1,210円( 1,331円 )

在庫品1日目

当日出荷可能

～5
シールド
5
PNP（NO）

1個

1,260円( 1,386円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年2月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

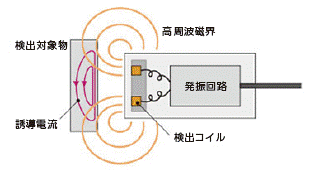

■構造図

■入出力回路図

直流3線式NPN出力

商品特長
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード

注意・禁止事項
■注意事項
センサ修正係数
被検出材修正係数
鉄1.00
スチール0.90
ニッケルクロム合金0.85
ニッケル0.70
黄銅0.50
銅0.40
アルミ0.40
