【エコノミーシリーズ】 RoHS対応 ベアリングアイドラー用ボルト

【エコノミーシリーズ】 RoHS対応 ベアリングアイドラー用ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常価格(税別)
350円 ～ 410円
税込価格
385円 ～ 451円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定37件の候補があります。

Loading...

外形図・規格表

商品特長
■当社類似品とエコノミーシリーズの違い
 当社類似品
（ベアリング押さえピン：BGSP）		エコノミーシリーズ
D寸公差g6-0.01
-0.05
材質S45C、SUS304S45C
表面処理S45C：四三酸化鉄皮膜、無電解ニッケルメッキ
SUS304：処理なし		四三酸化鉄皮膜
A寸法選択固定
ニゲニゲありニゲなし
RoHS10対応対応

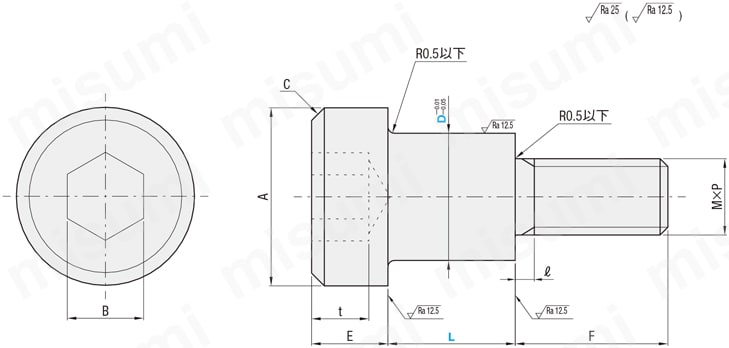

外形図
ミスミベアリング・アイドラー用ボルト　寸法図
規格表
注文例 型式（Type·D）－L
 C-BMSB6－10

Type[ M ]材質[ S ]表面処理
C-BMSBS45C四三酸化鉄皮膜
[ ! ]本商品のねじ精度は、GB 6G相当の市販ナットを用いて合否判断をしております。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番Ｌ選択AEBt
min		CM×P
(並目)		Fℓ¥基準単価
TypeD
C−BMSB351015      5.5221.30.52.5×0.4540.8350
4510152025    6.52.82.51.50.52.5×0.4540.8350
551015202530   83.52.51.70.53×0.561360
651015202530   9432.50.54×0.781.2390
8510152025303540 1155315×0.8101.4360
10510152025303540451466416×1.0121.5410
使用例
中低荷重・低速回転機構での大量使用に最適！
①ベアリングと組み合わせて使用すると、中荷重用軸としての搬送機能を果たします。
ミスミベアリング・アイドラ用ねじの使用例まとめ		②低速回転アイドラー軸としてベルトのテンション調節にご使用頂けます。
ミスミベアリング・アイドラ用ねじの使用例まとめ
※中荷重低速回転用途。適用外径：-0.05～-0.01→お薦め：ベアリング・アイドラー用ボルト。
※高荷重高速回転用途。適用外径：g6→お薦め：片持ちピン・支点用ピン。
注意事項
①ボルトの締付け方
 ボルト締結で一般的に使う締付け方法はトルク法です。締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。
②防錆仕様の選定と手入れについて
 防錆目的の場合は、構造用合金鋼材質で無電解ニッケルメッキ表面処理商品、またはステンレス材質（SUS304）の商品を選択してください。
 表面処理されていない構造用合金鋼ボルトを使用する場合、温度が一定で乾燥した環境に保管し、定期的に防錆油を塗布し手入れをしてください。
関連資料
ボルトの適正締付トルク>>ボルト締付トルクをクリック
ボルトの強度>>ボルト強度をクリック
金属材料および表面処理の防錆性能については>>金属材料用途および表面処理をクリック
関連商品
金属ワッシャ-並級- ダブル止め輪付 L寸選択タイプ セットカラー スリットタイプ
金属ワッシャ-並級- ダブル止め輪付 L寸選択タイプ セットカラー スリットタイプ
代表型番：TWSSB30-8-5.5 代表型番：BGRBB6001ZZ-25 代表型番：SCS8-10
