【エコノミーシリーズ】 RoHS対応 取手 丸棒

【エコノミーシリーズ】 RoHS対応 取手 丸棒

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 110310457469
  • 数量スライド割引
  • 当日出荷可能
評価 2.2平均満足度2.2 この商品のレビューをみる（4件）
通常価格(税別)
220円 ～ 870円
税込価格
242円 ～ 957円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
    材質「スチール」の商品はねじ穴に防錆油を充填しているため、ご使用前に洗浄剤での除去をお勧めします。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定40件の候補があります。

Loading...

外形図・規格表

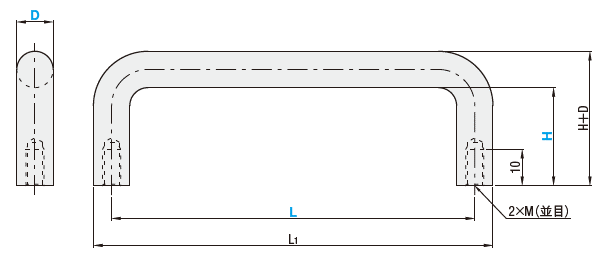

外形図
丸棒取手 スチール　外形図
規格表
【材質表】
Type[ M ]材質[ S ]表面処理
① CーNUWANSSUS304相当バフ研磨
② CーNUWANSS400相当クロムメッキ
③ CーNUWANAアルミ合金バフ研磨
④ CーNUWANBアルミ合金静電塗装(つや消し黒)
⑤ CーNUWANKSS400相当四三酸化鉄皮膜
⑥ CーNUWANEAアルミ合金白アルマイト処理
注文例 型番ーLーH
  CーNUWANS10ー80ー27
【規格表】
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番LHL1M許容荷重
(N)		￥基準単価
TypeDCーNUWANSCーNUWANCーNUWANACーNUWANBCーNUWANKCーNUWANEA
CーNUWANS
CーNUWAN
CーNUWANA
CーNUWANB
CーNUWANK
CーNUWANEA		1080279052500270220340330260500
50370350420370360580
10027110280250350330270520
50410390470380350600
11027120350320370350300530
30＊6360
－
－
－
－
－
505430410490
－
350600
12027130360330360360310560
30＊6370
－
－
－
－
－
505460－490
－
360640
12527135370330370
－
－
570
50480450500
－
390650
16027170410380430440360660
50500480530
－
－
740
20027210490410450
－
－
－
50650520
－
－
－
760
25027260610420590
－
－
－
50690530
－
－
－
－
12150401628530
－
560
－
440730
75600550
－
620490
－
18840200600510
－
－
340
－
75690560
－
－
380
－
23840250
－
580
－
－
400
－
75780620
－
－
430
－
28840300820620
－
－
430
－
75870700
－
－
480
－
注：＊寸法はステンレスのみ適用
[ ! ]材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
[ ! ]材質「スチール」の商品は、ねじ穴に防錆油を充填しています。

製品比較情報

 当社類似品
UWANS10－80－27		エコノミーシリーズ
C－NUWANS10－80－27
材質SUS304SUS304相当
RoHS10対応対応
注意・禁止事項
・クロムメッキ品はメッキ処理の性質上、光沢度に若干のばらつきがありますが、商品の性能には影響ございません。
・材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
・材質「スチール」の商品はねじ穴に防錆油を充填しているため、ご使用前に洗浄剤での除去をお勧めします。

型番リスト

表示件数:
  1. 1
型番
特性・用途
材質
詳細材質
表面処理
ピッチ寸法（L）(mm)
グリップ太さ（D）(mm)
全高（H＋D）(mm)
長手寸法 L1(mm)
内高H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
[スチール] スチール
-
クロムメッキ
80
10
37
90
27
10

1個

220円( 242円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
80
10
60
90
50
10

1個

350円( 385円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
100
10
37
110
27
10

1個

250円( 275円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
100
10
60
110
50
10

1個

390円( 429円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
110
10
37
120
27
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
110
10
60
120
50
10

1個

410円( 451円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
120
10
37
130
27
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
125
10
37
135
27
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
125
10
60
135
50
10

1個

450円( 495円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
160
10
37
170
27
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
160
10
60
170
50
10

1個

480円( 528円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
200
10
37
210
27
10

1個

410円( 451円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
200
10
60
210
50
10

1個

520円( 572円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
250
10
37
260
27
10

1個

420円( 462円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
250
10
60
260
50
10

1個

530円( 583円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
150
12
87
162
75
10

1個

550円( 605円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
188
12
52
200
40
10

1個

510円( 561円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
188
12
87
200
75
10

1個

560円( 616円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
238
12
52
250
40
10

1個

580円( 638円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
238
12
87
250
75
10

1個

620円( 682円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
288
12
52
300
40
10

1個

620円( 682円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
クロムメッキ
288
12
87
300
75
10

1個

700円( 770円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
80
10
37
90
27
10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
80
10
60
90
50
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
100
10
37
110
27
10

1個

270円( 297円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
100
10
60
110
50
10

1個

350円( 385円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
110
10
37
120
27
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
110
10
60
120
50
10

1個

350円( 385円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
120
10
37
130
27
10

1個

310円( 341円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
120
10
60
130
50
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
125
10
60
135
50
10

1個

390円( 429円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
160
10
37
170
27
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
150
12
52
162
40
10

1個

440円( 484円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
150
12
87
162
75
10

1個

490円( 539円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
188
12
52
200
40
10

2個

340円( 374円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
188
12
87
200
75
10

2個

380円( 418円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
238
12
52
250
40
10

2個

400円( 440円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
238
12
87
250
75
10

2個

430円( 473円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
288
12
52
300
40
10

2個

430円( 473円 )

在庫品1日目

当日出荷可能

該当なし
[スチール] スチール
-
四三酸化鉄皮膜
288
12
87
300
75
10

2個

480円( 528円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
    材質「スチール」の商品はねじ穴に防錆油を充填しているため、ご使用前に洗浄剤での除去をお勧めします。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

概要
■エコノミーシリーズ丸棒取手商品外観参考図
基本形丸棒取手で、同じ寸法でも材質や表面処理が異なるので、必要に応じて異なる材質・ 表面処理の商品をお選びいただけます。

①SUS304相当　バフ研磨

② SS400相当　クロムメッキ

③ アルミ合金　バフ研磨

④ アルミ合金　静電塗装（黒）

⑤ SS400相当　四三酸化鉄皮膜
⑥アルミ合金・白アルマイト処理
⑥ アルミ合金　白アルマイト処理
[ ! ]②C－NUWAN（クロムメッキ品）は、メッキ処理の性質上ロットによって表面の光沢度に若干のばらつきがあります。
商品の性能には影響がないので、安心してご利用ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応 取手 丸棒のレビュー

評価 2.2 平均満足度：2.2 4件のレビュー
  1. 星５
    0%
  2. 星４
    25%
  3. 星３
    0%
  4. 星２
    50%
  5. 星１
    25%

低評価レビュー

自社商品の部品として
評価 1.0満足度：1.02023/01/05
価格は安いがピッチがばらついており0～+1ぐらいのばらつきがある
仕方ないので修正しながら使っています
せめて±0.5ぐらいにして頂けると修正せずに使えるのでお願いしたい

もっと読む 閉じる

ミスミからのコメント

2025年2月28日追記：
お客様のご要望を受け、2025年3月3日出荷分より、L寸公差を「±0.5」へ変更させていただきました。
2023年5月記載内容：
この度はミスミ エコノミーシリーズの取手をご購入いただき、誠にありがとうございます。
またピッチ(L寸)のばらつきについてご迷惑おかけし申し訳ありません。
ご指摘を受け、以下2点の対策を実施いたしました。
・L寸公差を±0.8と定義し、カタログ図面に追記しました
・公差確認用の治具を作成し、全数出荷前検査を導入しました
また不都合や疑問点がございましたらご意見いただけますと幸いです。
引き続きご愛顧のほど、何卒よろしくお願いいたします。

6人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

自社商品の部品として
評価 1.0満足度：1.02023/01/05
価格は安いがピッチがばらついており0～+1ぐらいのばらつきがある
仕方ないので修正しながら使っています
せめて±0.5ぐらいにして頂けると修正せずに使えるのでお願いしたい

もっと読む 閉じる

ミスミからのコメント

2025年2月28日追記：
お客様のご要望を受け、2025年3月3日出荷分より、L寸公差を「±0.5」へ変更させていただきました。
2023年5月記載内容：
この度はミスミ エコノミーシリーズの取手をご購入いただき、誠にありがとうございます。
またピッチ(L寸)のばらつきについてご迷惑おかけし申し訳ありません。
ご指摘を受け、以下2点の対策を実施いたしました。
・L寸公差を±0.8と定義し、カタログ図面に追記しました
・公差確認用の治具を作成し、全数出荷前検査を導入しました
また不都合や疑問点がございましたらご意見いただけますと幸いです。
引き続きご愛顧のほど、何卒よろしくお願いいたします。

6人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

社内用
評価 2.0満足度：2.02023/06/06
価格は安いが仕上がりが悪く、取引先には駄目出しされた為、社内用に使用しました。

もっと読む 閉じる

ミスミからのコメント

この度はミスミ エコノミーシリーズの取手をご購入いただき、誠にありがとうございます。
また仕上がりについてご希望に添えず申し訳ありません。
本商品は商品スペック等の見直しを行うことで安価にご提供させていただいている商品となっておりますが、
お客様のご希望に沿えるよう引き続き商品開発ならびに改善を行って参ります。
また不都合や疑問点ございましたらご意見いただけると幸いです。
引続きご愛顧の程、何卒よろしくお願い致します。

1人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

開閉蓋の取っ手
評価 4.0満足度：4.02024/12/03
メーカー品の代用として問題なく使用できます。安価な事を考えると、お勧めです。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

ラック装着機器のハンドル
評価 2.0満足度：2.02024/11/05
特に精度も必要なく、お勧めされたので購入したが、実機装着後にネジ穴から多量な加工油が垂れてきているのを見つけた。そこで洗浄品の選択肢の意味がわかったが、説明が必要ではないか。

もっと読む 閉じる

ミスミからのコメント

この度はミスミ エコノミーシリーズの取手をご購入いただき、誠にありがとうございます。
材質がスチールの製品はネジ穴に防錆油を補填しておりますので、油分が気になる場合はご使用前にパージ材で油除去をお勧めいたします。
引き続きご愛顧のほど、何卒よろしくお願いいたします。

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

4件全て見る

取手カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
