【エコノミーシリーズ】 RoHS対応 イケール 軽量高剛性

【エコノミーシリーズ】 RoHS対応 イケール 軽量高剛性

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
2,620円 ～ 8,800円
税込価格
2,882円 ～ 9,680円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 表面性状表記がない部分は、鋳肌そのものの状態です。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定7件の候補があります。

Loading...

外形図・規格表

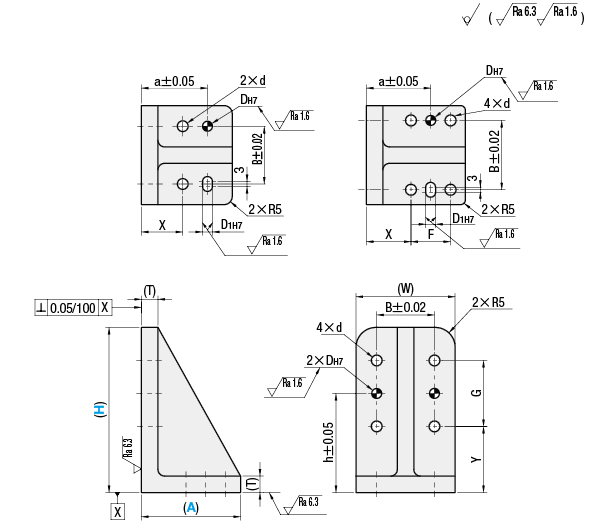

外形図

A面穴の加工詳細図

A=60・70のとき

A=100以上のとき

[ ! ]指示なき寸法公差と形状・位置公差は実物に準じます。
[ ! ]（）のついた寸法は参考値となります。
[ ! ]鋳造品のため、外観に鋳ばりが残ることがありますが、使用への影響はありません。
規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Type[ M ]材質
C-AIKKアルミ鋳物

型番(A)イケール本体通し穴位置決め穴￥基準単価
Type(H)(W)(T)dBXFYGDH7D1H7ah
C－AIKK1006060106.53530－40406645602,620
1507010015117040－75601010551053,280
200100454011070651454,240
250181301001805,020
3001802306,480
3501504090230852807,420
4002601203208,800
[ ! ]（）のついた寸法は参考値となり、一般公差に準じません。
[ ! ]2024年3月時点での情報になります。
商品概要
イケールは被固定物のサポートや補強に使用されます。エコノミーシリーズのイケールは中精度が求められる自動化設備業界に利用されています。
商品特長
機構部品の支えとして使用される新商品
・リブ肉厚を強化し高剛性を実現。
・アルミ鋳造により軽量化と低価格を実現。
・二つの取付面に精度公差H7の位置決め穴があり、”位置決め穴＋長穴”の組み合わせで取付が容易。
・直角度が長さ100mmに対して0.05mm以下。

製品比較情報
 当社類似品
AIKK		エコノミーシリーズ
C－AIKK
T寸法(リブ肉厚)類似品に比べエコノミーシリーズは肉厚を強化
※詳細は下記表をご参照ください。
直角度(⊥)長さ100mmに対して⊥0.02長さ100mmに対して⊥0.05
RoHS10対応対応


■リブの強化により高剛性を実現
FEA解析結果によりリブの肉厚を強化圧縮変形試験
■応力がリブ部に集中
エコノミーシリーズイケール　アルミ鋳造　寸法固定タイプ　商品特長		■リブの肉厚強化
高さH当社
当社類似品
AIKK		エコノミー
シリーズ
C－AIKK
1001010
1501415
2001415
2501518
3001518
3501518
4001518
■イケール耐圧試験（実物）
エコノミーシリーズイケール　アルミ鋳造　寸法固定タイプ　商品特長
※試験対象高さ300、深さ100		■荷重変形曲線（参考）
エコノミーシリーズイケール　アルミ鋳造　寸法固定タイプ　商品特長


■直角度が0.05mm以下で、自動化設備に幅広く利用可能

 直角度推奨用途
当社類似品
AIKK		0.02/100自動車用溶接/検査治具
エコノミー
シリーズ
C－AIKK		0.05/100FA業界設備

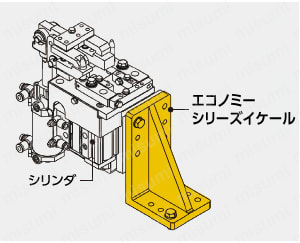

使用例2
シリンダ駆動機構

エコノミーシリーズイケール　アルミ鋳造　寸法固定タイプ　商品特長

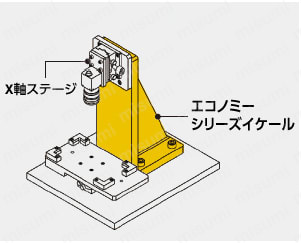

使用例3
CCD検出機構

エコノミーシリーズイケール　アルミ鋳造　寸法固定タイプ　商品特長

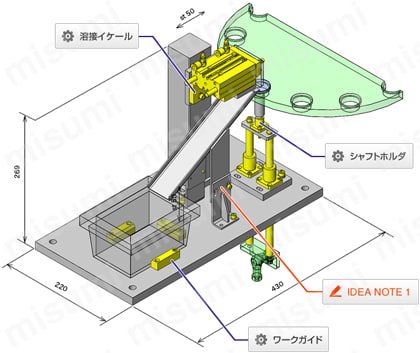

使用例
使用例図
■機構名
NGスライドプレートの取り出し

■機構性能
吸着すると同時に昇降するリフト機構。
ワークを吸着した状態で、前工程で見つかったNGワークを上方に送り、スライド溝に案内する。
シリンダでスライド溝にきたNGワークを昇降ユニットの上部に移動し、NGワークが上昇する。
真空破壊後、スライド溝が上昇し、NGワークを取り出す。

■リブの働き
被固定物が倒れないようにサポートや補強します。
