台形ねじユニット　アセンブリタイプ

Name: 台形ねじユニット アセンブリタイプ
Brand: ミスミ
SKU: PKUST14-NLG-220-E-HS-PF-PL-FTB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.00件のレビュー（商品レビューの投稿ができます）

ミスミ

通常単価(税別): -

税込単価: -

外形制約を受けにくい構造で装置内組み込みが出来る位置調整ユニットです

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

PKUST14-NLG-220-E-HS-PF-PL-FTB

単価(税別)：: ---
合計(税別)：: ---
出荷日：: ---

ユニット型番生成

ベアリングホルダ形状
- T型
- ボトムマウント
- 正面取付
- 角フランジ
送りねじTYPE
- 台形右ねじ
- 台形ねじ左右ねじ
台形ねじ径(φ)
- 14
- 20
台形ねじ材質変更
- S45C　四三酸化鉄被膜
- SUS303
台形ねじ有効ねじ部長さL（mm）

詳細/外形図
該当する候補がありません。
[70-720/1]
台形ねじ用ナット形状

詳細/外形図
- フランジ
- フランジ＋ブラケット
- ワイドブロック
ベアリングホルダ支持側

詳細/外形図
- あり
- なし
ハンドル方向指定

詳細/外形図
- ストレート向き
- 下向き
- 左向き
- 右向き
- 上向き
ポジションインジケータタイプ選択

詳細/外形図
- フロント
- スタンダード
- 垂直
- なし
ポジションインジケータ向き＆カウントアップ方向
- 右回り　水平
- 左回り　水平
- 右回り　垂直
- 左回り　垂直
- なし
ハンドル種類

詳細/外形図
- プラハンドル(Φ80)
- プラハンドル折り畳み(Φ80)
- 朝顔ハンドル(Φ80)
- アルミローレット(Φ50)
- アルミローレット(Φ80)
- プラハンドル(Φ125)
- プラハンドル折り畳み(Φ125)
- 朝顔ハンドル(Φ125)
- プラハンドル(Φ160)
- プラハンドル折り畳み(Φ160)
- 朝顔ハンドル(Φ160)
- クランクハンドル（R79）脱着可
- ハンドルなし

3Dプレビューを更新

商品スペックが変更されました。
3Dプレビューを表示するには、更新ボタンを押してください。

特徴

台形ねじアセンブリユニットは位置決めユニットに必要な「機能」、「周辺部品との接続方法」、「操作方法」を多数用意しております。
作成できる台形ねじを使用した位置調整機構は180万通り
ユニット専用サイトで選定も簡単に可能です

基本仕様

台形ねじ		有効ねじ部長さ（mm） 1ｍｍ単位指定	精度	許容軸方向荷重（Ｎ）
ねじ径（mm）	リード（mm）		軸方向すき間（mm）
14	3	70～720	0.3	245
20	4			490

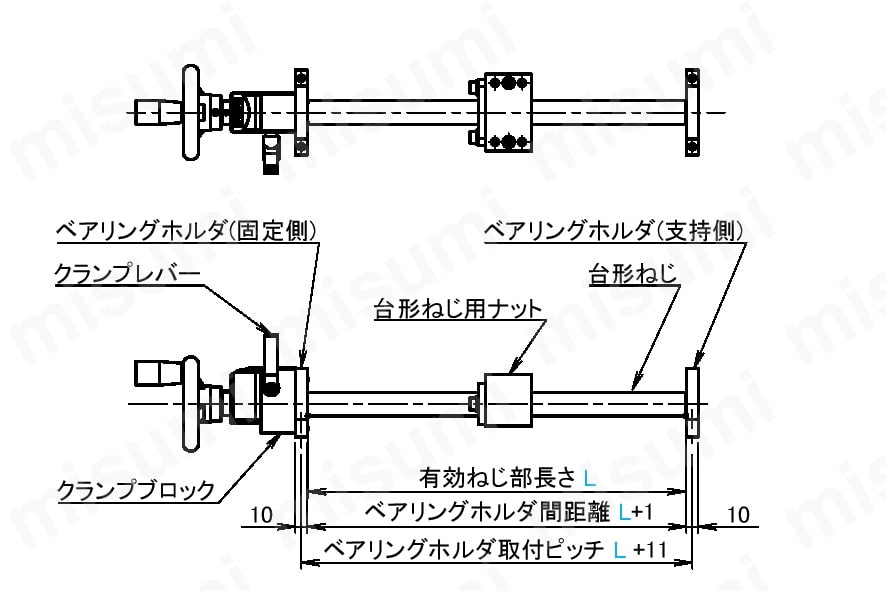

■有効ねじ部長さ詳細

ご使用方法

ベアリングホルダの取付け面は平面に設置してご使用ください。
ベアリングホルダのタップ穴もしくはザグリ穴を用いて、ワークの荷重、モーメントに対して十分な強度を得られるよう、しっかりと固定してください。
リニアガイドを取付ける際は、取付手順を確認してご使用ください。
天井吊りや壁掛けでのご使用はおやめください。

メンテナンスについて

リニアガイド付きをご選択された場合

リニアガイドにはリチウム系石けん基グリースが充填してありますので、そのまま使用できます。
通常、3ヶ月ごとの給油を推奨しております。

納品形態

ハンドル、リニアガイド、アルミフレーム等は付属部品となります。
納品後、お客さまにて組立てをお願いします。
組立に関しては取付手順をご確認ください。

その他注意事項

・お客さまが改造、部品交換を行われた場合は保証の対象外となります。
・強い振動、衝撃のある場所ではご使用になれません。
・本ユニットを持ち運ぶ際、ハンドル部を持って動かさないで下さい。
また、クランプレバーを締めた状態でハンドルを強く回さないで下さい。
ハンドルを取り付けているシャフトの止めネジが破損する可能性がございます。

規格詳細

選択項目	概要	CODE	種類
ベアリングホルダ形状	ベアリングボルダ形状をご指定できます。 PKUST PKUSS PKUSB PKUSF	PKUST	T型
		PKUSS	角型フランジ
		PKUSB	ボトムマウント
		PKUSF	正面取付け
台形ねじ径	台形ねじ径をご指定できます。	14	台形ねじ径φ14
台形ねじ径	台形ねじ径をご指定できます。	20	台形ねじ径φ20
台形ねじ種類	台形ねじ種類を指定できます	指定なし	右ねじ S45C　四三酸化鉄被膜
		SUS	右ねじ SUS303
		LR	左右ねじ S45C　四三酸化鉄被膜
リニアガイド取付方法選択	リニアガイドなしを指定できます。 NLG	NLG	リニアガイドなし
台形ねじ有効ねじ部長さL	台形ねじ有効ねじ部長さをご指定できます。	70～720	有効ねじ部長さ指定1mm単位
ハンドル種類	ハンドルの種類を指定できます。	A	プラハンドル (Φ80)
		B	プラハンドル折り畳み (Φ80)
		C	朝顔ハンドル (Φ80)
		E	アルミローレット (Φ50)
		F	アルミローレット (Φ80)
		G	プラハンドル (Φ125)
		H	プラハンドル折り畳み (Φ125)
		I	朝顔ハンドル (Φ125)
		J	プラハンドル (Φ160)
		K	プラハンドル折り畳み (Φ160)
		L	朝顔ハンドル (Φ160)
		M	クランクハンドル(R79) 脱着可
		O	ハンドルなし

選択項目	概要	CODE	種類
ハンドル方向指定	ハンドルの向きを指定できます。 HU HD HL HR HS	HU	上向き
		HD	下向き
		HL	左向き
		HR	右向き
		HS	ストレート
ポジションインジケータタイプ	ポジション・インジケータの種類とカウントUP方法を指定します。図中の回転方向にあわせて台形ねじ用ナットが移動し、ポジションインジケータがカウントアップします。	PF-PR	フロントタイプ/ 右回り/水平
		PS-PR	スタンダードタイプ/ 右回り/水平
		PT-PR	垂直タイプ/ 右回り/水平
		PF-PL	フロントタイプ/ 左回り/水平
		PS-PL	スタンダードタイプ/ 左回り/水平
		PT-PL	垂直タイプ/ 左回り/水平
		PF-PR1V	フロントタイプ/ 右回り/垂直
		PS-PR1V	スタンダードタイプ/ 右回り/垂直
		PT-PR1V	垂直タイプ/ 右回り/垂直
		PF-PL1V	フロントタイプ/ 左回り/垂直
		PS-PL1V	スタンダードタイプ/ 左回り/垂直
		PT-PL1V	垂直タイプ/ 左回り/垂直
		PN-NN	なし
台形ねじ用ナット形状選択	台形ねじのナット形状を選択します。 FT FTB WB	FT	フランジタイプ
		FTB	ブラケット付きフランジタイプ
		WB	ワイドブロックタイプ
ベアリングホルダ支持側選択	支持側ベアリングホルダのなしを選択します。	SSN	なし

型番構成

PKUST

NLG

151

FTB

PKUSB

NLG

250

PL1V

SSN

ベアリング
ホルダ形状

台形ねじ径

台形ねじ種類

リニアガイド
取付方法
ガイド本数

L寸法

ハンドル
種類

ハンドル
方向指定

ポジション
インジケータタイプ

ポジション
インジケータ向き
＆カウントアップ方向

ナット
形状選択

支持側
ベアリングホルダ

オプション項目

PKUST
T型

Tr14

指定なし
右ねじ
S45C　四三酸化鉄被膜

NLG
ガイドなし

70～720
※指定1㎜単位

A
プラハンドル
Φ80

HU
上

PF
フロントタイプ

PR
右回り　水平

FT フランジタイプ

SSN
支持側なし

PKUSS
角型フランジ

Tr20

SUS
右ねじ
SUS303

B
プラハンドル
折り畳みΦ80

HD
下

PS
スタンダード
タイプ

PL
左回り　水平

FTB
ブラケット付き

PKUSB
ボトムマウント

LR
左右ねじ
S45C　四三酸化鉄被膜

C
朝顔ハンドル
Φ80

HL
右

PT
垂直タイプ

PR1V
右回り　垂直

WB
ワイドブロック
タイプ

PKUSF
正面取付け

E
アルミローレット
Φ50

HR
左

PN
無し

PL1V
左回り　垂直

F
アルミローレット
Φ80

HS
ストレート

NN
なし

G
プラハンドル
Φ125

H
プラハンドル
折り畳みΦ125

I
朝顔ハンドル
Φ125

J
プラハンドル
Φ160

K
プラハンドル
折り畳みΦ160

L
朝顔ハンドル
Φ160

M
クランクハンドル
R79 ※脱着可

O
ハンドルなし

基準単価

基準単価はハンドルA、ハンドル方向ストレート、台形ねじ用ナット形状ブラケット付き、ポジションインジケータ無しの価格となります。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUST T型	14	NLG	70～119	35,540	38,540	-
			120～149	35,840	38,860	-
			150～169	36,960	40,500	-
			170～219	37,260	40,830	-
			220～269	37,860	41,510	47,360
			270～319	38,480	42,170	48,120
			320～349	39,090	42,840	48,900
			350～369	40,740	44,860	51,160
			370～419	41,060	45,200	51,560
			420～469	41,670	45,900	52,350
			470～519	42,320	46,600	53,140
			520～549	42,950	47,290	53,930
			550～569	44,720	49,550	56,300
			570～619	44,880	49,740	56,500
			620～669	45,200	50,100	56,930
			670～719	45,530	50,460	57,340
			720	45,860	50,830	57,740

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSS 角型フランジ	20	NLG	120～149	35,550	38,960	-
			150～169	37,170	41,390	-
			170～219	37,470	41,740	-
			220～269	38,080	42,410	47,710
			270～319	38,700	43,110	48,490
			320～349	39,320	43,790	49,270
			350～369	40,750	45,470	51,350
			370～419	41,070	45,820	51,740
			420～469	41,700	46,520	52,530
			470～519	42,320	47,220	53,330
			520～549	42,960	47,930	54,130
			550～569	45,060	50,700	56,620
			570～619	45,220	50,890	56,820
			620～669	45,550	51,260	57,250
			670～719	45,870	51,630	57,650
			720	46,200	52,020	58,080

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSS 角型フランジ	14	NLG	70～119	34,690	37,810	-
			120～149	35,000	38,130	-
			150～169	36,100	39,760	-
			170～219	36,390	40,090	-
			220～269	36,990	40,750	46,480
			270～319	37,590	41,410	47,230
			320～349	38,200	42,060	47,990
			350～369	39,830	44,080	50,250
			370～419	40,140	44,420	50,640
			420～469	40,750	45,100	51,420
			470～519	41,370	45,780	52,210
			520～549	41,990	46,460	52,980
			550～569	43,750	48,730	55,350
			570～619	43,910	48,910	55,530
			620～669	44,230	49,270	55,940
			670～719	44,550	49,610	56,350
			720	44,870	49,970	56,760

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUST T型	20	NLG	120～149	36,390	39,680	-
			150～169	38,020	42,130	-
			170～219	38,330	42,480	-
			220～269	38,970	43,180	48,590
			270～319	39,600	43,870	49,370
			320～349	40,230	44,560	50,160
			350～369	41,650	46,240	52,250
			370～419	41,980	46,600	52,660
			420～469	42,620	47,310	53,470
			470～519	43,270	48,040	54,270
			520～549	43,910	48,740	55,090
			550～569	46,010	51,530	57,580
			570～619	46,190	51,720	57,780
			620～669	46,520	52,110	58,210
			670～719	46,850	52,480	58,630
			720	47,200	52,860	59,050

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSB ボトムマウント	14	NLG	70～119	34,790	37,910	-
			120～149	35,090	38,220	-
			150～169	36,200	39,860	-
			170～219	36,510	40,190	-
			220～269	37,110	40,850	46,580
			270～319	37,700	41,510	47,340
			320～349	38,290	42,170	48,090
			350～369	39,940	44,170	50,350
			370～419	40,240	44,510	50,750
			420～469	40,870	45,200	51,520
			470～519	41,480	45,890	52,300
			520～549	42,110	46,570	53,090
			550～569	43,860	48,830	55,460
			570～619	44,020	49,010	55,650
			620～669	44,330	49,370	56,060
			670～719	44,660	49,730	56,470
			720	44,990	50,070	56,880

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSB ボトムマウント	20	NLG	120～149	35,650	39,050	-
			150～169	37,260	41,490	-
			170～219	37,570	41,830	-
			220～269	38,200	42,530	47,820
			270～319	38,810	43,210	48,580
			320～349	39,420	43,890	49,360
			350～369	40,850	45,560	51,440
			370～419	41,160	45,920	51,840
			420～469	41,800	46,620	52,640
			470～519	42,430	47,330	53,450
			520～549	43,070	48,040	54,230
			550～569	45,160	50,820	56,720
			570～619	45,330	51,010	56,930
			620～669	45,650	51,380	57,350
			670～719	45,980	51,740	57,770
			720	46,330	52,120	58,180

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSF 正面取付け	14	NLG	70～119	34,650	37,610	-
			120～149	34,950	37,930	-
			150～169	36,070	39,550	-
			170～219	36,350	39,880	-
			220～269	36,960	40,540	46,440
			270～319	37,560	41,190	47,200
			320～349	38,160	41,840	47,940
			350～369	39,780	43,850	50,200
			370～419	40,090	44,180	50,600
			420～469	40,710	44,870	51,380
			470～519	41,330	45,550	52,150
			520～549	41,940	46,230	52,940
			550～569	43,710	48,490	55,290
			570～619	43,860	48,670	55,500
			620～669	44,180	49,010	55,900
			670～719	44,500	49,370	56,310
			720	44,820	49,730	56,710

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	基準単価
ベアリングホルダ形状	台形ねじ径	ガイド取り付け方法	L寸法（mm）	右ねじ	SUS	左右ねじ
PKUSF 正面取付け	20	NLG	120～149	35,510	38,730	-
			150～169	37,130	41,170	-
			170～219	37,430	41,520	-
			220～269	38,040	42,200	47,680
			270～319	38,660	42,880	48,450
			320～349	39,270	43,550	49,210
			350～369	40,700	45,230	51,290
			370～419	41,020	45,590	51,700
			420～469	41,650	46,280	52,490
			470～519	42,280	46,990	53,280
			520～549	42,910	47,680	54,090
			550～569	45,000	50,460	56,570
			570～619	45,160	50,650	56,770
			620～669	45,510	51,020	57,200
			670～719	45,830	51,390	57,610
			720	46,160	51,750	58,010

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ハンドル種類		\ハンドル価格（基準単価＋）
A	プラハンドル(Φ80)	0
B	プラハンドル折り畳み(Φ80)	550
C	朝顔ハンドル(Φ80)	1,350
E	アルミローレット(Φ50)	1,500
F	アルミローレット(Φ80)	2,000
G	プラハンドル(Φ125)	1,000
H	プラハンドル折り畳み(Φ125)	1,500
I	朝顔ハンドル(Φ125)	2,300
J	プラハンドル(Φ160)	1,500
K	プラハンドル折り畳み(Φ160)	2,000
L	朝顔ハンドル(Φ160)	2,800
M	クランクハンドル(R79)脱着可	1,000
O	ハンドルなし	-1,000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ハンドル方向		\ハンドル方向価格（基準単価＋）
HU	上向き	13,000
HD	下向き	13,000
HL	左向き	13,000
HR	右向き	13,000
HS	ストレート	0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

台形ねじ用ナット形状選択		\台形ねじ用ナット形状価格（基準単価＋）
FT	フランジタイプ	-1,000
FTB	ブラケット付きフランジタイプ	0
WB	ワイドブロックタイプ	-1,000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ポジションインジケータタイプ		\ポジションインジケータ種類価格（基準単価＋）
PF-PR（1V）	フロントタイプ/右回り	5,800
PS-PR（1V）	スタンダードタイプ/右回り	5,800
PT-PR（1V）	垂直タイプ/右回り	5,800
PF-PL（1V）	フロントタイプ/左回り	5,800
PS-PL（1V）	スタンダードタイプ/左回り	5,800
PT-PL（1V）	垂直タイプ/左回り	5,800
PN-NN	なし	0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

支持側選択		\支持側選択（基準単価＋）
SSN	支持側なし	-2,500

納期

型式		取り付け方法	台形ねじ種類	L寸法（mm）
ベアリングホルダ形状	台形ねじ径			70-470	520-720
PKUST　T型 PKUSS　角型フランジ PKUSB　ボトムマウント PKUSF　正面取付け	14 20	NLG ガイドなし	指定なし右ねじ S45C　四三酸化鉄被膜	8日目出荷
			LR 左右ねじ S45C　四三酸化鉄被膜
			SUS 右ねじ SUS303	13日目出荷

■スライド納期

数量区分	標準対応			個別対応
数量区分	小口	大口		大口
数量	1～3	4～10	11～14	15～
値引率	基準単価	5%	10%	10%
出荷日	通常	+3日	+5日	お見積もり

数量スライドによる値引き対象は基準単価＋ハンドル価格になります。
その他のオプション価格については適用いたしません。

指定中の仕様・寸法情報

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
