【新商品】コンベヤスタンドー板金タイプー（2020年10月発売）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-016-2020

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

様々な種類のコンベヤに使用可能、板厚6mm、安価なスタンドです。材質はSPHC...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
使用コンベヤタイプ：

プラチェーンコンベヤ
W寸：

75

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

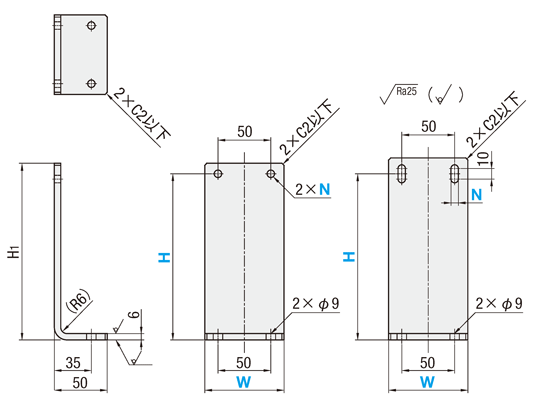

外形図・規格表

[ ! ]座面と取付面の直角度目安は

程度です。

スタンダードタイプ
CSMPR
CSMUR

長穴タイプ
CSMPW
CSMUW

型式		材質	表面処理
スタンダードタイプ	長穴タイプ	材質	表面処理
CSMPR	CSMPW	SPHC	三価クロメート(白)
CSMUR	CSMUW	SUS304	−

規格表

型式	−	H	−	N
CSMPR75	−	H175	−	N5

型式		H指定 1mm単位	N [ ! ]	H1
Type	W
スタンダードタイプ CSMPR CSMUR	75	100～285	5	H＋10
			6
			8	H＋12
長穴タイプ CSMPW CSMUW			5	H＋15
			6
			8	H＋17

[ ! ]呼びNの加工寸法は、以下の「穴加工詳細」をご確認ください。

穴加工詳細 [ ! ]
N（通し穴）	N	d
	5	5.5
	6	6.5
	8	9

型番リスト

表示件数:

型番	タイプ	材質	高さ[H](mm)	上部ボルト通し穴呼び径 [N]	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CSMPR75-H[100-285/1]-N[5,6,8]	スタンダード	SPHC	100 ～ 285	5 ～ 8	SPHC	三価クロメート（白）	10	1個	-( - )	3日目
CSMPW75-H[100-285/1]-N[5,6,8]	長穴	SPHC	100 ～ 285	5 ～ 8	SPHC	三価クロメート（白）	10	1個	-( - )	3日目
CSMUR75-H[100-285/1]-N[5,6,8]	スタンダード	SUS304	100 ～ 285	5 ～ 8	SUS304	-	10	1個	-( - )	3日目
CSMUW75-H[100-285/1]-N[5,6,8]	長穴	SUS304	100 ～ 285	5 ～ 8	SUS304	-	10	1個	-( - )	3日目
