【エコノミーシリーズ】 トグルクランプ横押型 2270N

【エコノミーシリーズ】 トグルクランプ横押型 2270N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常単価(税別)
1,340円
税込単価
1,474円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 規格表内一部商品は発売準備中になります。
    型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

C-LD-304CM 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表

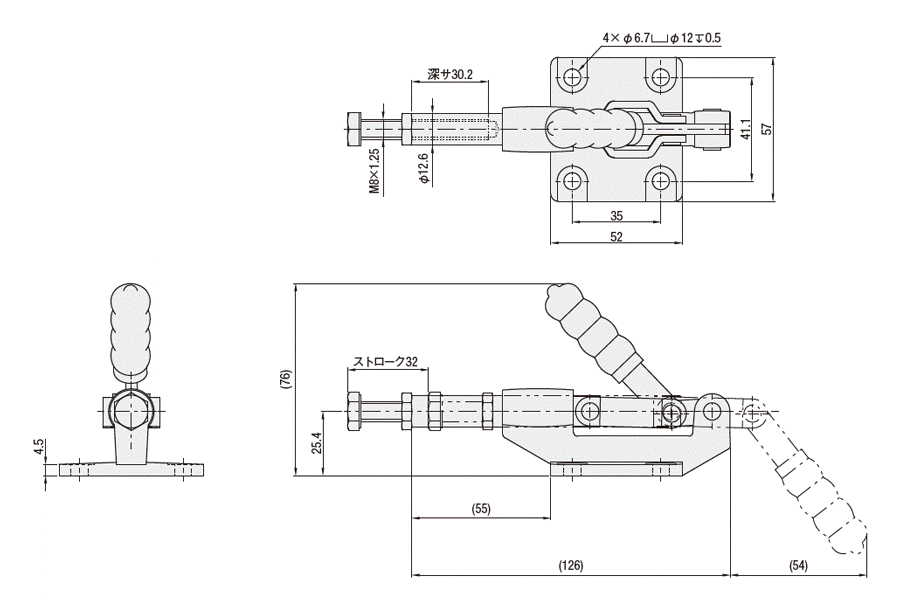

寸法図
（エコノミーシリーズ）トグルクランプ横押型 側面固定　締圧力2270N　寸法図
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 型番
 C－LD－304CM

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番C−LD−304CM
本体材質スチール
ハンドル材質PVC
表面処理亜鉛メッキ
締圧力(N)MAX 2270
自重(g)340
アーム開閉角度−
ハンドル開閉角度186°
付属品スチール六角ボルト
ボルトM8
￥基準単価1,340
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
商品概要
・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズ トグルクランプです。
・トグルクランプはクイッククランプともいわれ、リンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
商品特長
・トグルクランプ横押し型・引張り型、フランジベース、側面固定、鋳鋼タイプ
・電子、自動車、医療、厨房設備の製造に。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具及びその他の組み合わせ治具等でよく使われるタイプです。

・エコノミーシリーズと当社類似品の違い
 当社類似品
MC07−7		エコノミーシリーズ
C−LD−304CM
本体材質SS400
(参考強度400MPa～)		スチール
(参考強度375MPa～)
表面処理三価クロメート亜鉛メッキ
取付部材質FCD450鋳鋼
表面処理化成処理電着塗装(黒)
付属品
(ボルト)		材質SS400
(参考強度400MPa～)		スチール
(参考強度375MPa～)
表面処理ニッケルメッキニッケルメッキ
締圧力(N)22702270
使用例

■手動簡易穴あけ治具
トグルクランプにより常に均一の力で穴あけが可能

トグルクランプの使用例
注意事項
〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。


型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

C-LD-304CM

1個

1,340円( 1,474円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 規格表内一部商品は発売準備中になります。
    型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

C-LD-304CMで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

【エコノミーシリーズ】 トグルクランプ横押型 2270Nの型番C-LD-304CMのページです。
型番C-LD-304CMに関する仕様情報を記載しております。

【エコノミーシリーズ】 トグルクランプ横押型 2270Nのレビュー

評価 4.0 平均満足度：4.0 1件のレビュー
  1. 星５
    0%
  2. 星４
    100%
  3. 星３
    0%
  4. 星２
    0%
  5. 星１
    0%
樹脂部品の形状矯正や検査治具の作成時に使用
評価 4.0満足度：4.02024/09/09
金属よりもはるかに柔らかい樹脂部品に使用しています。
クランプ把持力はさほど必要ではありませんが、小さいとハンドルの操作性がよろしくないのでパイプを加工して握りやすいようにカスタムしています。
使用頻度高いため耐久性が気になりましたが全く問題ありませんでした。
