ロボットスタンド-ヤマハ

ロボットスタンド-ヤマハ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【表面凹凸が軽微な場合】
  • 【表面凹凸がある場合】
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

スタンド上面に、ヤマハ製ロボットの各機種に合わせた取付穴加工済の溶接スタンドで...

詳細情報を確認する

(i)ご注意

  • 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
    上記を気にされる場合はロボットスタンド-角タイプ塗装品​を選定ください。
  • ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

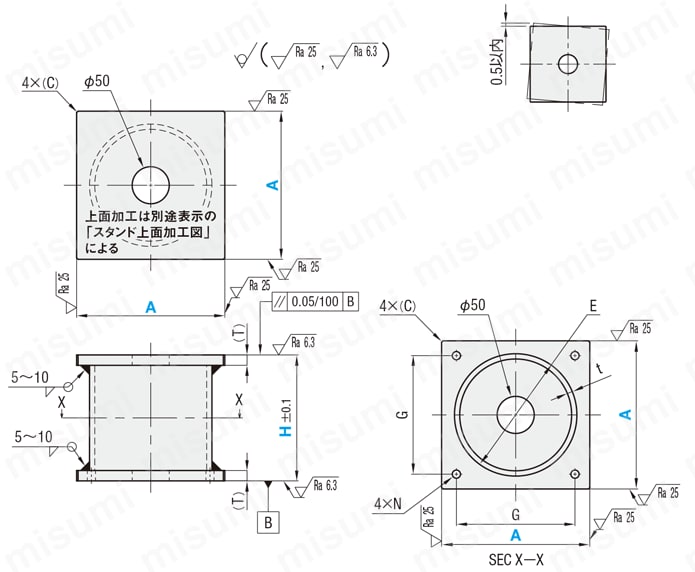

外形図・規格表

[ ! ]上下プレートの位置ずれは0.5mm以内となります。

ロボットスタンド-ヤマハ:関連画像
Type[ M ]材質[ S ]表面処理
RBSWMSS400無電解ニッケルメッキ

規格表

型式－上面加工－H
RBSWM160－YMS2A－H175
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式上面加工
(上面加工図参照)		H
指定
5mm単位
(T)
[ ! ]		GN(C)パイプ寸法(Sch40)
鋼：JIS G 3454, STPG370		￥基準単価
TypeARBSWM
呼びEtH100～150H155～200H205～250H255～300
RBSWM160YMS2A100～30014135112125A139.86.620,50021,70022,40023,100
200YMS4A YMV4A160150A165.27.126,10028,40029,50030,300
225YMV6A17190143200A216.38.238,80039,40043,10044,600
[ ! ]溶接時の熱や上下面加工により、T寸法は±1.5以内で変動する可能性があります。（但しH寸法公差「±0.1」は保証値です。）
■スタンド上面加工図
上面加工図
ミスミ型式YMS2AYMS4AYMV4AYMV6A
ロボット種類スカラスカラ垂直多関節垂直多関節
対応ロボット機種YK400XR
YK400XE-4		[ ! ]1YK500XG
YK500XGP
YK600XG
YK600XGP
YK700XGL		YA－R3FYA－R5F
YA－R5LF
□Ａ□160□200□200□225
加工
図面		ロボットスタンド-ヤマハ:関連画像ロボットスタンド-ヤマハ:関連画像ロボットスタンド-ヤマハ:関連画像

[ ! ]2

[ ! ]2

ロボットスタンド-ヤマハ:関連画像

：ロボット
第1軸位置

[ ! ]1 ロボット座面はスタンド上面よりはみ出します。（YK400XRは後方に約6.5mm、YK400XE-4は前後各約14mm）
[ ! ]2 タップ深さ「M×1.5」、ノック穴深さ「径×2」となります。

型番リスト

表示件数:
  1. 1
型番
ロボット種類
ロボットモデル名
ロボット機種
高さ H(mm)
A(mm)
上面加工
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スカラ
YK-Xシリーズ
YK400XR / YK400XE-4
100 ～ 300
160
YMS2A
10

1個

-( - )

8日目

スカラ
YK-Xシリーズ
YK500XG / YK500XGP / YK600XG / YK600XGP / YK700XGL
100 ～ 300
200
YMS4A
10

1個

-( - )

8日目

垂直多関節
MZシリーズ
YA-R3F
100 ～ 300
200
YMV4A
10

1個

-( - )

8日目

垂直多関節
MZシリーズ
YA-R5F / YA-R5LF
100 ～ 300
225
YMV6A
10

1個

-( - )

25日目

  1. 1

Loading...

詳細情報

基本情報

スタンド上面に、ヤマハ製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。

(i)ご注意

  • 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
    上記を気にされる場合はロボットスタンド-角タイプ塗装品​を選定ください。
  • ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

数量区分標準対応個別対応
小口大口
数 量1～45～
値引率基準単価基準単価
出荷日通常お見積り

納期

A=160、200の場合
 8 日目出荷
A=225の場合
 14 日目出荷

概要・仕様

使用例

[ ! ]ノック穴詳細（通し加工の場合）
ロボットスタンド-ヤマハ:関連画像
ノック穴 D H7（Ra1.6）（ｄ）
87
65

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
