タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
評価 4.2平均満足度4.2 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

パレット搬送や装置内組込に最適なタイミングベルトコンベヤ。モータやプーリホルダ...

詳細情報を確認する

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤ搬送

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

各部品の型式は、上記「構成部品一覧」で確認可能です。（フル型式入力が必要です。ご不明点等は>>こちら）

6Wモータ仕様

A＊は下記参照

GVTWASモータ外側仕様

25Wモータ仕様

フレーム断面拡大（左右対称）

Z部詳細図

X部(M3用)

Y部(M5用)

※1：1105≦L≦1300時、この位置にジョイントフレームを追加で取付（1箇所）
※2：1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。

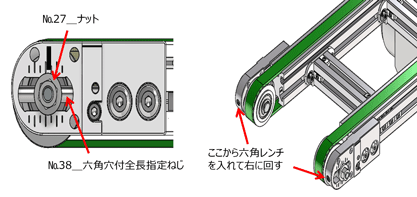

※4：メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
オリエンタルモータースピードコントローラ外形図
台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
[ ! ]1溝につき4個ずつナットが挿入されています。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
GVシリーズコンベヤ　溝部適用ナット
挿入位置
コンベヤ側面の溝に挿入済み（4個/1溝）
追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）
後入れナット（別売）
加工・分解無しで挿入可能
品名
型番
ねじの呼び
ピッチ
品名
型番
ねじの呼び
ピッチ
X部
JIS1種六角ナット
M3
（並目）
0.5
―
―
―
―
Y部
５シリーズ（溝幅６ｍｍ）用
アルミフレーム用先入れナット
M5
（並目）
0.8
５シリーズ（溝幅６ｍｍ）用
アルミフレーム用後入れバネナット
M5
（並目）
0.8
―
M4
（並目）
0.7
M3
（並目）
0.5
※後入れナットには、その他の５シリーズ(溝幅６ｍｍ)用 アルミフレーム用後入れナットも使用できます。
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカ
6Wインダクションモータ住友重機械工業25〜180115
オリエンタルモーター25〜180115
台湾製25～ 75115
90〜180122
スピードコントロールモータ住友重機械工業25〜180125.8
オリエンタルモーター25〜180125
台湾製25〜75127
90〜180134
２５Wインダクションモータ住友重機械工業5〜18117
25〜180127.5
オリエンタルモーター5〜18117
25〜180127.5
台湾製5〜75129
90〜180136
スピードコントロールモータ住友重機械工業5〜18127.8
25〜180138.3
オリエンタルモーター5〜18127
25〜180137.5
台湾製5〜75139.5
90〜180146.5
 フレームモータカバープーリホルダ
[ M ]材質アルミ材アルミ材アルミ材
[ S ]表面処理アルマイト処理塗装塗装
■機体重量
※参考値（モータメーカーによって差異が生じます） （kg）
ベルト幅
B(mm)		機長　L(mm)
50010001500200025003000
1003.54.55.56.47.48.3
2003.84.75.76.77.78.6
3004.05.06.07.08.08.9
※モータ出力が25Wになる場合は1.5kg加算してください。

規格表

型式－B－L－モータ－ベルト
仕様		－モータメーカー
選択		(－追加工)

出力－電圧－仕様－ギヤヘッド
減速比
GVTWAU－60－660－25－S200－INVM－12.5－H－B(－MK・FYA・FYB・PK)

型式B
指定10mm単位		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が異なります。
出力(W)電圧(V)仕様ギヤヘッド減速比
GVTWAU
(モータ内側仕様)

GVTWAS
(モータ外側仕様)		50～300250～30006T100
T200
(単相)		IM
(インダクションモータ)
SCM
(スピードコントロールモータ)
25
60
120		30
75
150		36
90
180		50
100

H(一般用・半透明)
S(スライディング用・緑)
J(ベルトなし)		AS(住友重機械工業)
B(オリエンタルモーター)
C(台湾製モータ)
※Cは搬送速度が20%程度低くなる可能性があります。
25T100
T200
(単相)		IM
(インダクションモータ)
SCM
(スピードコントロールモータ)
5
18
60
120		7.5
25
75
150		9
30
90
180		12.5
36
100
 		15
50


AS(住友重機械工業)
B(オリエンタルモーター)
C(台湾製モータ)
※Cは搬送速度が20%程度低くなる可能性があります。
S200
(三相)		IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)
INVC(インダクションモータ＋CC-Link対応三菱製インバータ)
6
25		NV
(モータなし)		NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータは>>こちら～参照 [ ! ]ベルト詳細は>>こちらを参照
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。梱包状態は「コンベヤ選定サイト」参照。

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。
[ ! ]2列タイミングベルトタイプは、ベルト2本の歯数が異なります。
下図の通り、駆動側と従動側の2種類となります。
ベルト長さ計算式　駆動側：(2L+220) / 5
従動側：(2L+100) / 5　　　単位：歯数　（L＝プーリ間長さ）



スピードコントロールモータ型番
モータ
オリエンタルモータ
台湾製モータ
住友重機械工業
モータ型番
ギヤヘッド型番
※□には減速比
が入ります
モータ型番
ギヤヘッド型番
※□には減速比
が入ります
モータ型番
コントローラ型番
ギヤヘッド型番
※□には減速比
が入ります
出力
仕様
電圧
6W
スピードコント
ロールモータ
単相100V
A6U06A
CSU06A
G6□D
単相200V
A6U06C
CAU06C
25W
スピードコント
ロールモータ
単相100V
A8U25A
CAU25A
G8□D
単相200V
A8U25C
CAU25C
備考
 [ ! ]スピードコントロールモータには次のものが含まれています。
　　モーター、スピードコントロールユニット、コンデンサ＊、
　　スピードコントロール用取り付けねじ、取扱説明書
　　＊60Ｗ、90Ｗのみ。
[ ! ]スピードコントロールモータには次のものが含まれています。
　　モーター、スピードコントロールユニット
[ NG ]スピードコントロールモータのモータケーブルは延長できません。
[ ! ]スピードコントロールモータに使用するには
モータとコントローラ両方とも手配が必要です。
オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
単相110V、単相115V
単相220V、単相230V
6W
25W
1ｍ
2ｍ
3ｍ
4ｍ

・継ぎ足しできるケーブルの最大延長距離は4ｍです。
・継ぎ足しできるケーブルの最大延長距離は10ｍです。
住友重機械工業製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
6W
25W
1ｍ
2ｍ
3ｍ
4ｍ

・使用できるケーブルの最大延長距離は4ｍです。
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
インバータ仕様
仕様INVMINVC
メーカ三菱電機株式会社三菱電機株式会社
型式FR-D720-0.1KFR-E820-0.1K
※CC-Linkカード:
FR-A8NC-EKIT同梱
電源三相200V三相200V
備考 CC-Link通信対応

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MKモータ位置勝手違いモータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。

GVTWAU-60-660-25-S200-
INVM-12.5-H-B-MK		1,000
FYA
FYB
追加ザグリ穴
ヘッド駆動
追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

対応コンベヤFYA・FYB
GVTWAU・GVTWAS80≦FYA・FYB≦
(L-65)
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。

[ ! ]内側フレーム溝およびフレームジョイント位置にザグリ穴は加工させません。

GVTWAU-60-660-25-S200-
INVM-12.5-H-B-FYA300		1,200
PKプーリホルダ勝手違い

(ヘッド駆動)
モータ位置
内側仕様：GVTWAU
外側仕様：GVTWAS

(中間駆動)
モータ位置
内側仕様：GVTWNU
外側仕様：GVTWNS

プーリホルダーの位置を変更します。
GVシリーズ2列タイミングベルト
プーリホルダのうち替わり外側で、駆動軸の長さが異なります。
〈指定方法〉：PK

[ ! ]ヘッド駆動の場合、モータ勝手違い(MK)と併用できます。

[ ! ]組立精度に影響があるため、お客様によって組み換えられた場合保証外となります。

[ NG ]GVTWAU・GVTWASの場合、B=50は適用外

GVTWAU-60-660-25-S200-
INVM-12.5-H-B-PK		2,500
SCB
スピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

＜スピードコントローラブラケット規格図＞
　　　①スピードコントローラブラケット

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：SCB

住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ(M4x8)2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

GVTWAU-60-660-25-S200-
INVM-12.5-H-B-SCB		800
追加工
コード		コンベヤ用スタンド追加適用条件指定例
NA□■コンベヤスタンドI型
ベルト幅≦140mm
(アジャスタボルトタイプ、スタンド□台＋補強材)

*1　D寸法対応表
B30～8090～140
D200280
[ ! ]Bはベルト幅		コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一
 ①ブラケット②アルミフレーム③アジャストボルト④アルミフレーム
[ M ]材質NASUS304アルミ材スチールアルミ材
WAスチール
[ S ]表面処理NA2Bアルマイト処理三価クロメートアルマイト処理
WA三価クロメート
 ⑤ブラケット⑥受け板⑦フットベース
[ M ]材質NAアルミ材スチール－
WAスチール
[ S ]表面処理NAアルマイト処理三価クロメート－
WA三価クロメート

■NA□・WA□取付寸法表
対応型式CX・Y
GVTWAU・GVTWAS19B+21
GVTWNU・GVTWNS
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Codeスタンド数高さHピッチP
NA
WA		1300～
1300		300～
2000
2
3
4
[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
(こちら,およびこちら)

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

GVTWAU-60-660-25-S200-
INVM-12.5-H-B-NA1-H750-P
WA□■コンベヤスタンドH型
ベルト幅≧150mm
(アジャスタボルトタイプ、スタンド□台＋補強材)
GVTWAU-60-660-25-S200-
INVM-12.5-H-B-WA3-H1200-P400
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉＋〈追加スタンド価格〉＝〈スタンド合計金額〉
例）NA1-H800-PN→6,860円＋0円＝6,860円
例）NA3-H1000-P900→7,470円＋10,260x(3-1)円＝27,990円
コンベヤ用スタンドI型(NA□)
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4905,99008,0708,7809,77010,490
500～6906,34008,4209,13010,12010,840
700～9906,86008,9409,65010,64011,360
1000～13007,47009,55010,26011,25011,970
[ ! ]□=1の場合、PNをご指定ください。
コンベヤ用スタンドH型(WA□)
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4908,50009,99010,80011,79012,510
500～6909,020010,51011,32012,31013,030
700～99011,080012,57013,38014,37015,090
1000～130011,680013,17013,98014,97015,690
[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

  • メンテナンス部品の検索手順は>>こちらをご参照ください。
    表示される「構成部品一覧」から部品を直接ご注文いただけます。
  • 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
    下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜9コ
L250〜300L305〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000L2005〜2250L2255〜2500L2505〜2750L2755〜3000
GVTWAU
GVTWAS		50〜10091,90092,20092,50092,80093,10093,40093,70094,00094,30094,50094,80095,10095,40095,70096,00096,30096,60096,900109,800111,000112,400113,600
110〜15092,00092,30092,50092,80093,10093,40093,70094,00094,30094,60094,90095,20095,50095,70096,00096,30096,60096,900109,800111,000112,400113,700
160〜20092,50092,80093,10093,40093,70094,00094,30094,50094,80095,10095,40095,70096,00096,30096,60096,90097,20097,500109,800111,100112,400113,700
210〜25093,20093,50093,80094,10094,40094,70095,00095,20095,50095,80096,10096,40096,70097,00097,30097,60097,90098,200111,900113,200114,500115,900
260〜30093,70094,00094,30094,60094,90095,20095,50095,70096,00096,30096,60096,90097,20097,50097,80098,10098,40098,700111,900113,200114,500115,900

※GVTWASは、上記表に＋￥5,000となります。
[ ! ]表示数量超えはWOSにてご確認ください。

モータ・ベルト
仕様価格		モータ出力仕様AS(住友重機械工業)B(オリエンタルモーター)C(台湾製モータ)R(モータ・ギヤヘッドなし)J(ベルトなし)
6W
25W		IM本体価格＋￥ 5,000本体価格本体価格－￥6,000本体価格－￥4,000
SCM本体価格＋￥11,000本体価格＋￥6,000
25WINVM本体価格＋￥14,400本体価格＋￥9,400
INVC本体価格＋￥26,000本体価格＋￥21,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1～910〜
値引率基準単価お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。

出荷日については、こちらをご覧ください。

概要・仕様

  ■搬送能力　　　　　　　　　　　　　　　＊参考値
2列タイミングベルトコンベヤ　GVシリーズ　ヘッド駆動（プーリ径30mm）:関連画像

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。
■ギヤヘッド減速比　　　　　　　　　　＊参考値
※搬送速度はIM(モータ回転数1500rpm(50Hz)/1800rpm(60Hz))での
 参考値です。
＊負荷状態により減少することがあります。
ギヤヘッド
減速比		ベルト速度(m/min)
50Hz60Hz
530.036.0
7.520.024.0
916.720.0
12.512.014.4
1510.012.0
188.310.0
256.07.2
305.06.0
364.25.0
503.03.6
602.53.0
752.02.4
901.72.0
1001.51.8
1201.21.5
1501.01.2
1800.81.0
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

コンベヤ構成部品

タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ） 関連画像1_コンベア構成部品
タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ） 関連画像2_コンベア構成部品

タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ） 関連画像3_コンベア構成部品
タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ） 関連画像4_コンベア構成部品


関連商品

商品名GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm）GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）-
写真

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像1_関連商品

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像2_関連商品

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像3_関連商品

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像4_関連商品

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像5_関連商品

タイミングベルトコンベヤ GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） 関連画像6_関連商品

駆動種類多列ヘッド駆動多列中間駆動ヘッド駆動中間駆動多列ヘッド駆動多列中間駆動
最大搬送重量（kg）151510101515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら



■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
 https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相） ※日本向け(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧 SA （三相）※インターナショナル(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[AS] 住友重機械工業 / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

8日目

50 ～ 300
250 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / インダクションモータ＋CC-Link対応三菱製インバータ [INVC] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 3.ﾍﾞﾙﾄなし [J]

1個

-( - )

14日目

  1. 1

Loading...

詳細情報

基本情報

パレット搬送や装置内組込に最適なタイミングベルトコンベヤ。
モータやプーリホルダ位置を内、外選択可能。さらにベルト交換も容易な構造に変更。
ベルトピッチを10mm単位/機長も5mm単位で指定可能！

オリエンタルモーターのACブラシレスモータ搭載コンベヤは「こちら」から

【規格追加】
住友重機械工業製モータを追加いたしました。
CC-Link対応三菱電機製インバータを追加いたしました。


【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
商品ラインナップ機体重量コンベヤ構成部品オプション部品モータ仕様・結線図平ベルト詳細ベルト交換動画モータ配線動画
ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

    タイミングベルトコンベヤ　GVシリーズ　２列中間駆動２溝フレーム（プーリ径３０ｍｍ）

    タイミングベルトコンベヤ　GVシリーズ　２列中間駆動２溝フレーム（プーリ径３０ｍｍ）

      タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

      タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

        平ベルトコンベヤ　GVシリーズ フルベルトタイプ　ヘッド駆動２溝フレーム（プーリ径３０mm）

        平ベルトコンベヤ　GVシリーズ フルベルトタイプ　ヘッド駆動２溝フレーム（プーリ径３０mm）

          平ベルトコンベヤ　GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）

          平ベルトコンベヤ　GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）

            平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

            平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

              タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

              タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

                平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                  平ベルトコンベヤ　ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）

                  平ベルトコンベヤ　ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）

                    平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                    平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

                          平ベルトコンベヤ　薄型タイプ　中間駆動１溝フレーム　φ１５

                          平ベルトコンベヤ　薄型タイプ　中間駆動１溝フレーム　φ１５
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   40日目   8日目～   8日目～   8日目～   8日目～
                            ベルト種類 タイミングベルト タイミングベルト タイミングベルト 平ベルト 平ベルト 平ベルト タイミングベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト
                            駆動位置 多列ヘッド駆動 多列中間駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 中間駆動 中間駆動 中間駆動 ヘッド駆動 ヘッド駆動 中間駆動 中間駆動 中間駆動
                            テールローラ径D（テール乗移り部R）(mm) 30 30 30 30 30 30 30 30 30 30 30 30 15
                            ドライブローラ径(mm) 30 30 30 30 30 30 30 30 30 30 50 50 50
                            逆転スイッチオプション なし なし なし - - - なし - - - - - -

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            タイミングベルトコンベヤ　GVシリーズ　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）のレビュー

                            評価 4.2 平均満足度：4.2 4件のレビュー
                            1. 星５
                              25%
                            2. 星４
                              75%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            パレット搬送
                            評価 4.0満足度：4.02019/03/06
                            コンベアフレームに剛性が無く、左右軸を連けるするカップリングがオルダムタイプのカップリングの為、偏芯を起、パレットと干渉したため、カップリングを変更し使用しました。

                            カップリングを見直しして頂けるとさらに良いです。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワーク搬送用
                            評価 4.0満足度：4.02018/12/10
                            ワークの幅に合わせてタイミングベルトのピッチを決められ、その間に
                            ストッパ用のシリンダを取り付けることが出来るので役立っています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワーク搬送装置に使用しています
                            評価 5.0満足度：5.02021/11/10
                            顧客から設計を含めて製作を依頼されたワーク搬送装置に使用しています。当社でも一から部品を集めて製作することはできますが、客先の仕様に合っていたのでこの商品を選定し、ベースに組み使いました。そのまま使えて特に問題もありません。CADデーターもあり、設計時間の短縮にもなります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワークの搬送・位置決めに使用
                            評価 4.0満足度：4.02021/11/02
                            装置内のワーク搬送部として使用しました。
                            シンプルな構造な為、周辺に部品の追加が必要になっても、
                            制約が少なくて済んで良かったです。
                            アルミフレームで構成されているので、フレーム溝を使って部品取り付けもできるのが良かったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
