仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

減速機　ベベルギヤボックス

減速機　ベベルギヤボックス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
13,800円 ～ 44,500円
税込価格
15,180円 ～ 48,950円

・軽量かつ耐久性が良いアルミニウム合金を使用した本体です。 ・取り付け方向が...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

Loading...

外形図・規格表

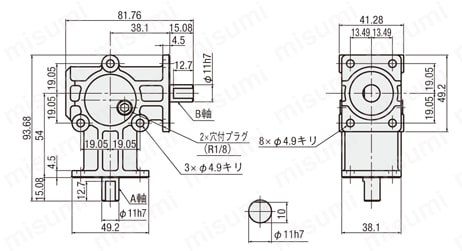

MMB1-D 質量/0.5kg 潤滑油脂量/5～15g

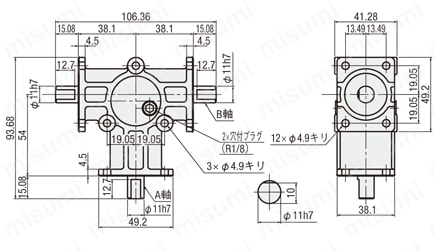

減速機　ベベルギヤボックス 外形図1		MMB1-T 質量/0.6kg 潤滑油脂量/5～15g
減速機　ベベルギヤボックス 外形図2

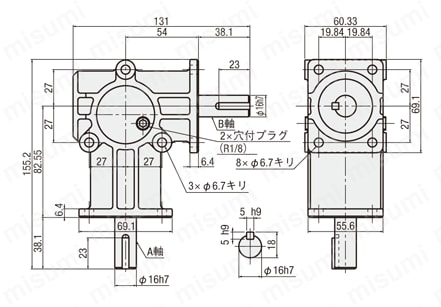

MMB2-D 質量/1.3kg 潤滑油脂量/15～35g

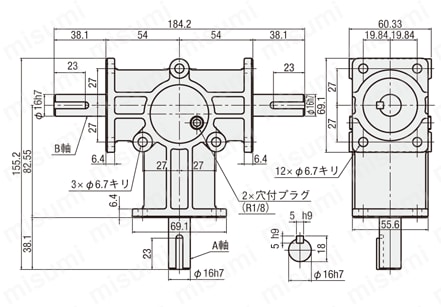

減速機　ベベルギヤボックス 外形図3		MMB2-T 質量/1.5kg 潤滑油脂量/15～35g
減速機　ベベルギヤボックス 外形図4

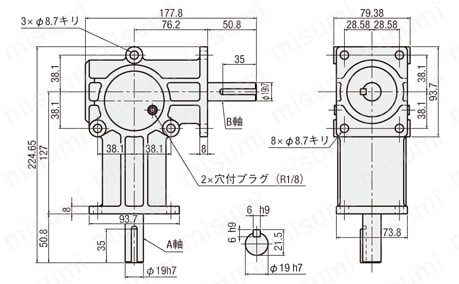

MMB3-D 質量/2.0kg 潤滑油脂量/40～70g

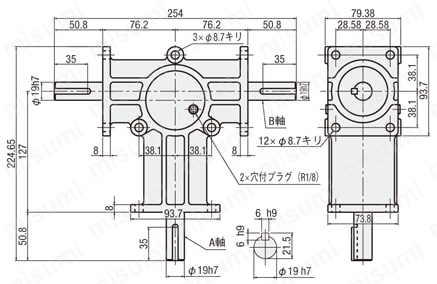

減速機　ベベルギヤボックス 外形図5		MMB3-T 質量/2.5kg 潤滑油脂量/40～70g
減速機　ベベルギヤボックス 外形図6
型式軸配置速比本体材質材質
Ｔｙｐｅサイズ大歯車小歯車軸
MMB1D (片軸)
T (両軸)		1 (1:1)
2 (2:1)		アルミニウム
合金鋳物		Cr-Mo鋼
※浸炭焼入		Cr-Mo鋼
※浸炭焼入		機械構造用
炭素鋼
2
3

■軸形状：中実軸
■グリース封入

規格表

型式−軸配置−速比
MMB1−D−1




・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式軸配置速比重量
(kg)		￥基準単価
Ｔｙｐｅサイズ
MMB1D10.513,800
20.514,800
T10.615,800
20.616,800
2D11.319,800
21.321,800
T11.522,700
21.524,700
3D12.037,700
22.039,600
T12.539,800
22.544,500

軸径の公差はすべてJIS B-0401はめあい方式のh7です。
各軸端部のキー溝はJIS B1301-1996（新JIS 平行キー並級）で平行キー（両角）が付属しています。
各軸のキー溝の位相は必ずしも一致しておりません。

型番リスト

表示件数:
  1. 1
型番
減速比
軸方向
軸径(mm)
出力軸配置
型番(軸径)
速比
軸配置(回転方向)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
90度
11
右側
MMB1(11)
1:1
2
10

1個

13,800円( 15,180円 )

10日目

2
90度
11
右側
MMB1(11)
2:1
2
10

1個

14,800円( 16,280円 )

10日目

1
T型
11
出力軸両軸/左右
MMB1(11)
1:1
3
10

1個

15,800円( 17,380円 )

10日目

2
T型
11
出力軸両軸/左右
MMB1(11)
2:1
3
10

1個

16,800円( 18,480円 )

10日目

1
90度
16
右側
MMB2(16)
1:1
2
10

1個

19,800円( 21,780円 )

10日目

2
90度
16
右側
MMB2(16)
2:1
2
10

1個

21,800円( 23,980円 )

10日目

1
T型
16
出力軸両軸/左右
MMB2(16)
1:1
3
10

1個

22,700円( 24,970円 )

10日目

2
T型
16
出力軸両軸/左右
MMB2(16)
2:1
3
10

1個

24,700円( 27,170円 )

10日目

1
90度
19
右側
MMB3(19)
1:1
2
10

1個

37,700円( 41,470円 )

10日目

2
90度
19
右側
MMB3(19)
2:1
2
10

1個

39,600円( 43,560円 )

10日目

1
T型
19
出力軸両軸/左右
MMB3(19)
1:1
3
10

1個

39,800円( 43,780円 )

10日目

2
T型
19
出力軸両軸/左右
MMB3(19)
2:1
3
10

1個

44,500円( 48,950円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

・軽量かつ耐久性が良いアルミニウム合金を使用した本体です。 ・取り付け方向が自由な上、グリース封入によりメンテナンスフリーです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格

数量区分 標準対応 個別対応
小口 大口
数 量 1〜3 4〜
値引率 基準単価 お見積り

納期

減速機　ベベルギヤボックス:関連画像

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

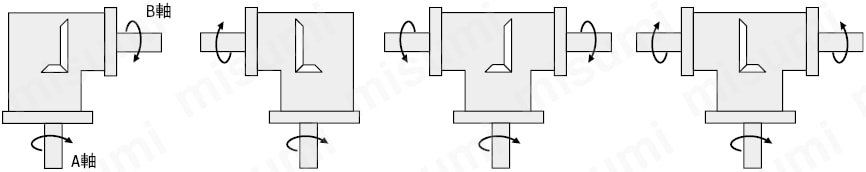

■軸配置と回転方向

減速機　ベベルギヤボックス:関連画像

歯車の位相が限定しますので、A、B軸の回転方向をよく確かめてください。
回転方向は、正転･逆転ともに使え、同じ能力です。
矢印の回転方向は、各軸の回転方向の関係を示します。
各軸のキー溝の位相は必ずしも一致しません。
速比が2：1の場合はA軸よりB軸へ減速します。




■バックラッシ基準表
型番MMB1-[D,T]-1MMB2-[D,T]-1MMB3-[D,T]-1
A軸回転数(rpm)入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ
A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸
1000.021.83504705.83～8.33
(×10-3 rad)
0.3342～0.4774
(deg.)		5.83～8.33
(×10-3 rad)
0.3342～0.4774
(deg.)		0.087.84206105.14～8.00
(×10-3 rad)
0.2947～0.4583
(deg.)		5.14～8.00
(×10-3 rad)
0.2947～0.4583
(deg.)		0.1817.28809304.54～6.82
(×10-3 rad)
0.2604～0.3906
(deg.)		4.54～6.82
(×10-3 rad)
0.2604～0.3906
(deg.)
2000.041.82603500.157.33104500.3215.2800850
4000.071.82002600.276.52403300.5613.3570660
6000.111.81602200.386.01902700.7812.3400540
9000.171.81101800.535.61402401.0811.4270450
10000.181.81001700.585.51302301.1811.2260430
12000.211.7801600.665.21202101.3610.8210390
16000.251.5601400.794.71001801.679.9180350
18000.261.4501400.854.51001801.839.7160330

型番MMB1-[D,T]-2MMB2-[D,T]-2MMB3-[D,T]-2
A軸回転数(rpm)入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ入力容量(kW)出力トルク(N・m)OHL(N)バックラッシ
A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸A軸B軸
1000.0070.71.337060011.7～16.7
(×10-3 rad)
0.668～0.955
(deg.)		5.83～8.33
(×10-3 rad)
0.334～0.477
(deg.)		0.033.16.24907208.89～13.3
(×10-3 rad)
0.509～0.764
(deg.)		4.44～6.67
(×10-3 rad)
0.255～0.382
(deg.)		0.065.410.69609607.41～11.1
(×10-3 rad)
0.424～0.637
(deg.)		3.70～5.56
(×10-3 rad)
0.212～0.318
(deg.)
2000.010.71.32705000.062.85.63807200.104.99.6920960
4000.030.71.32103800.112.55.02605600.184.38.4740960
6000.040.71.31703200.152.44.62104700.254.07.8620900
9000.060.71.31402700.212.34.41604000.353.77.3540780
10000.070.61.11302600.222.24.11503900.383.67.1520760
12000.080.61.11302500.262.13.91403700.443.56.9480710
16000.100.61.11102400.332.03.71203400.563.36.5430640
18000.110.61.11002200.361.93.51203100.623.36.4410600
